WO2026124701 - LINEARLAGER MIT DIAGNOSEGERÄT FÜR LAGER UND VERFAHREN ZUR DIAGNOSE VON LAGERN
National phase entry is expected:
Publication Number
WO/2026/124701
Publication Date
18.06.2026
International Application No.
PCT/CZ2025/000027
International Filing Date
05.12.2025
Title **
[German]
LINEARLAGER MIT DIAGNOSEGERÄT FÜR LAGER UND VERFAHREN ZUR DIAGNOSE VON LAGERN
[English]
LINEAR BEARING HAVING A DIAGNOSTIC DEVICE FOR BEARINGS, AND METHOD FOR DIAGNOSING BEARINGS
[French]
PALIER LINÉAIRE DOTÉ D'UN APPAREIL DE DIAGNOSTIC POUR PALIERS ET PROCÉDÉ DE DIAGNOSTIC DE PALIERS
Applicants **
ŠKODA AUTO A.S.
Inventors
DRBOHLAV, Jiří
STÁVEK, Martin
KLÍMA, David
HERCÍK, Tomáš
Priority Data
PV2024-479
11.12.2024
CZ
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1983 | |
| EPO | Filing, Examination, Granting | 8246 | |
| Japan | Filing, Examination, Granting | 2062 | |
| South Korea | Filing, Examination, Granting | 1883 | |
| USA | Filing, Examination, Granting | 6540 |
Total:
20,714
Contact Us
Abstract[German]
Ein Linearlager (1) mit einem Diagnosegerät (7) für Lager und ein Verfahren zur Diagnose von Lagern. Das Linearlager (1) umfasst ein Gehäuse (2) mit einer Kammer (5) mit Wälzkörpern (6) und einen Deckel (4) zum Verschliessen der Kammer (5). Das Diagnosegerät (7) für Lager umfasst ferner einen Stromkreis umfassend mindestens eine Messschleife (9). Der Stromkreis umfasst ferner eine Stromversorgung (8) zur Versorgung der Messschleife (9) mit Energie und die Messschleife (9) umfasst mindestens einen Bruchsensor (10) der Messschleife (9). Das Diagnosegerät (7) für Lager umfasst ferner ein Ausgabegerät (11) zur Signalisierung einer Unterbrechung der Messschleife (9). Das Ausgabegerät (11) ist an den Bruchsensor (10) der Messschleife (9) angeschlossen, wobei mindestens eine Messschleife (9) durch das Gehäuse (2) und gleichzeitig durch den Deckel (4) geführt wird.[English]

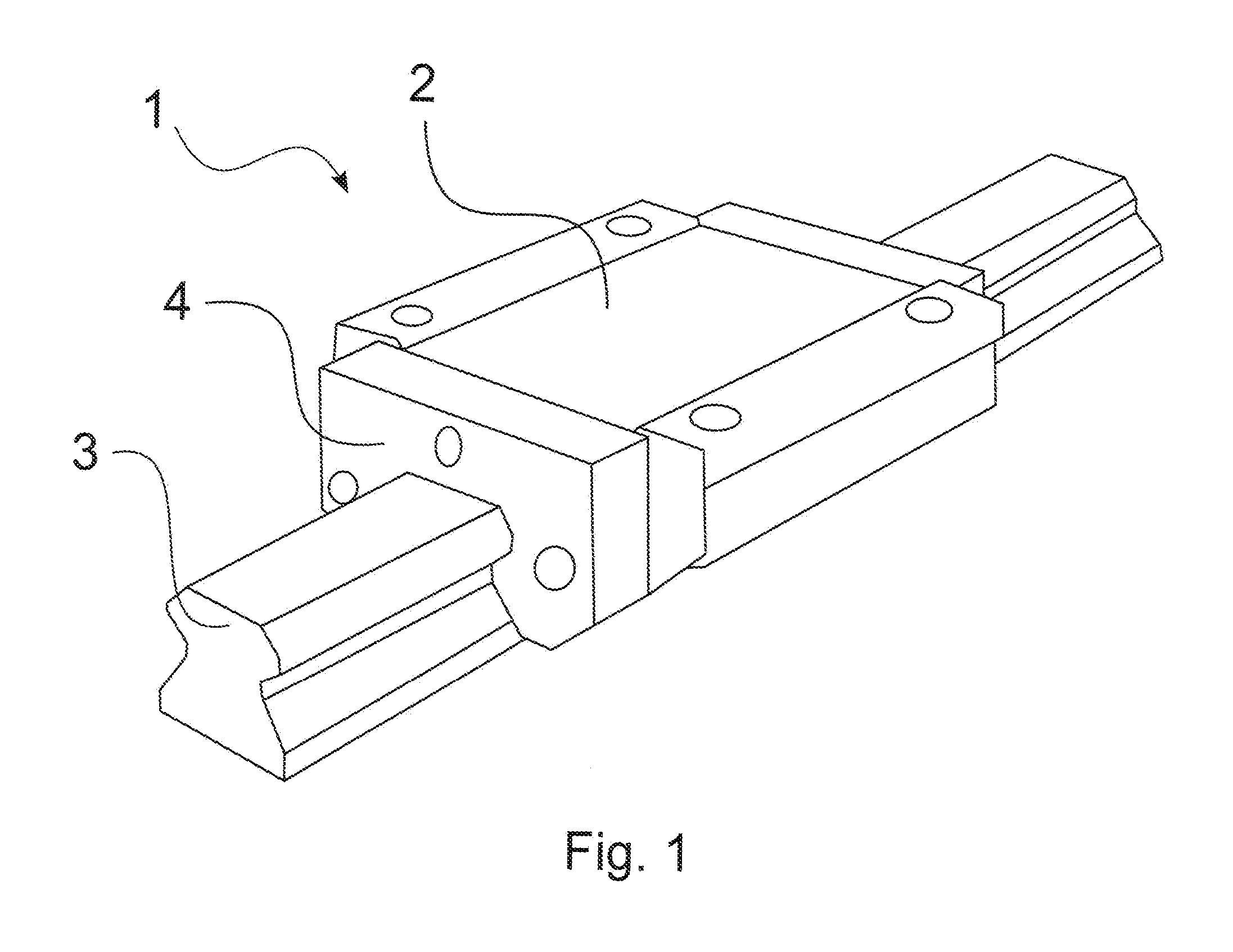

The invention relates to a linear bearing (1) having a diagnostic device (7) for bearings, and to a method for diagnosing bearings. The linear bearing (1) comprises a housing (2) having a chamber (5) with rolling bodies (6) and comprises a cover (4) for closing the chamber (5). The diagnostic device (7) for bearings further comprises a circuit comprising at least one measurement loop (9). The circuit also comprises a power supply (8) for supplying energy to the measurement loop (9), and the measurement loop (9) comprises at least one break sensor (10) of the measurement loop (9). The diagnostic device (7) for bearings further comprises an output device (11) for signalling an interruption of the measurement loop (9). The output device (11) is connected to the break sensor (10) of the measurement loop (9), wherein at least one measurement loop (9) extends through the housing (2) and simultaneously through the cover (4).[French]
L'invention concerne un palier linéaire (1) doté d'un appareil de diagnostic (7) pour paliers ainsi qu'un procédé de diagnostic de paliers. Le palier linéaire (1) comprend un boîtier (2) pourvu d'une chambre (5) contenant des corps de roulement (6) et un couvercle (4) pour fermer la chambre (5). L'appareil de diagnostic (7) pour paliers comprend en outre un circuit électrique comprenant au moins une boucle de mesure (9). Le circuit électrique comprend en outre une alimentation électrique (8) pour alimenter la boucle de mesure (9) en énergie, et la boucle de mesure (9) comprend au moins un capteur de rupture (10) de la boucle de mesure (9). L'appareil de diagnostic (7) pour paliers comprend en outre un appareil de sortie (11) pour signaler une interruption de la boucle de mesure (9). L'appareil de sortie (11) est raccordé au capteur de rupture (10) de la boucle de mesure (9), au moins une boucle de mesure (9) passant à travers le boîtier (2) et simultanément à travers le couvercle (4).
