WO2026026605 - VIBRATION DEVICE
National phase entry is expected:
Publication Number
WO/2026/026605
Publication Date
05.02.2026
International Application No.
PCT/CN2025/109831
International Filing Date
22.07.2025
Title **
[English]
VIBRATION DEVICE
[French]
DISPOSITIF DE VIBRATION
[Chinese]
振动装置
Applicants **
GOERTEK INC.
Inventors
GAO, Quanxiang
MAO, Dongsheng
ZHANG, Yuqing
Priority Data
202411044587.6
31.07.2024
CN
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
CNIPA
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1576 | |
| EPO | Filing, Examination, Granting | 11576 | |
| Japan | Filing, Examination, Granting | 2001 | |
| South Korea | Filing, Examination, Granting | 1805 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
21,698
Contact Us
Abstract[English]

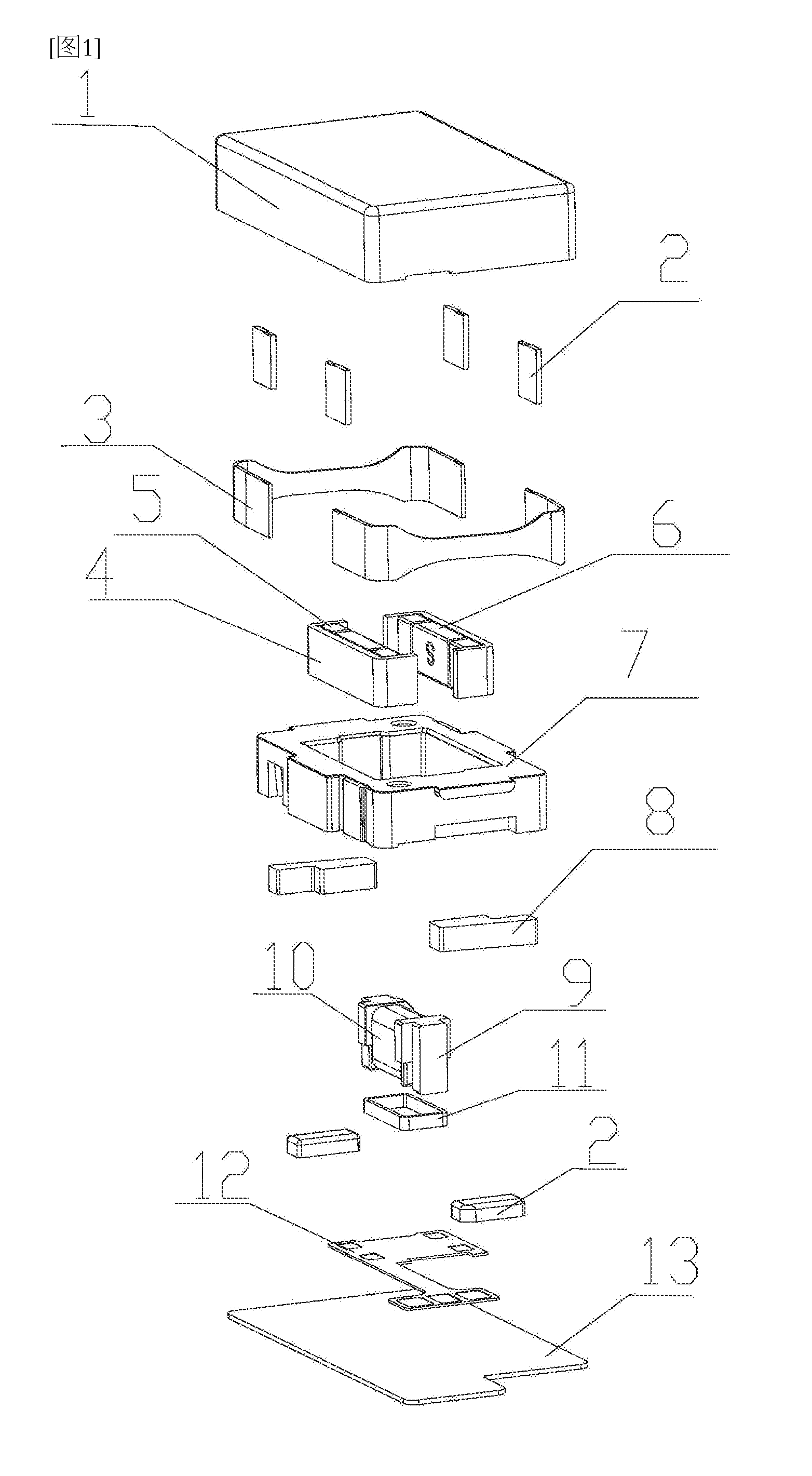

The present invention provides a vibration device, comprising: a housing having a mounting cavity formed therein; a vibrator assembly suspended in the mounting cavity, the vibrator assembly comprising a magnetic circuit system; a stator assembly provided in the mounting cavity and connected to the housing, the stator assembly comprising a support, a first coil wound on the support, and a second coil assembled on the support, the axial direction of the first coil being a first direction, the axial direction of the second coil being a second direction, the first direction being perpendicular to the second direction, the first coil and the second coil being respectively energized to drive the vibrator assembly to vibrate in the first direction and the second direction, the support comprising a coil frame and two fixing portions provided at two ends of the coil frame, the first coil being wound around the coil frame and located between the two fixing portions, and the fixing portions being provided with fixing slots for accommodating part of the second coil; and an elastic assembly used for elastically connecting the housing and the vibrator assembly. The present invention can solve the problem that vibration directions cannot be well distinguished in existing vibration devices.[French]
La présente invention propose un dispositif de vibration, comprenant : un boîtier ayant une cavité de montage formée à l'intérieur de celui-ci ; un ensemble vibreur suspendu dans la cavité de montage, l'ensemble vibreur comprenant un système de circuit magnétique ; un ensemble stator disposé dans la cavité de montage et relié au boîtier, l'ensemble stator comprenant un support, une première bobine enroulée sur le support, et une seconde bobine assemblée sur le support, la direction axiale de la première bobine étant une première direction, la direction axiale de la seconde bobine étant une seconde direction, la première direction étant perpendiculaire à la seconde direction, la première bobine et la seconde bobine étant respectivement excitées pour entraîner l'ensemble vibreur à vibrer dans la première direction et la seconde direction, le support comprenant un cadre de bobine et deux parties de fixation disposées au niveau de deux extrémités du cadre de bobine, la première bobine étant enroulée autour du cadre de bobine et située entre les deux parties de fixation, et les parties de fixation étant pourvues de fentes de fixation pour recevoir une partie de la seconde bobine ; et un ensemble élastique utilisé pour relier élastiquement le boîtier et l'ensemble vibreur. La présente invention peut résoudre le problème selon lequel des directions de vibration ne peuvent pas être bien distinguées dans des dispositifs de vibration existants.[Chinese]
本发明提供一种振动装置，包括的内部形成有安装腔的壳体；悬设于所述安装腔内的振子组件，振子组件包括磁路系统；件设于所述安装腔并与所述壳体相连的定子组件，定子组件包括支架、缠绕在支架上的第一线圈和装配在支架上的第二线圈，第一线圈的轴向为第一方向，第二线圈的轴向为第二方向，第一方向与第二方向垂直，第一线圈和第二线圈分别通电以驱动振子组件分别第一方向和第二方向振动；支架包括线圈骨架和设置在线圈骨架两端的两个固定部，第一线圈缠绕于线圈骨架且位于两个固定部之间，固定部具有容纳部分第二线圈的固定槽；用于弹性连接壳体和振子组件的弹性组件。利用本发明，能够解决现有的振动装置不能很好的区分振动方向的问题。
