WO2026001022 - SOUND PRODUCTION UNIT AND SOUND PRODUCTION MODULE
National phase entry is expected:
Publication Number
WO/2026/001022
Publication Date
02.01.2026
International Application No.
PCT/CN2025/078425
International Filing Date
21.02.2025
Title **
[English]
SOUND PRODUCTION UNIT AND SOUND PRODUCTION MODULE
[French]
UNITÉ DE PRODUCTION DE SON ET MODULE DE PRODUCTION DE SON
[Chinese]
发声单体及发声模组
Applicants **
GOERTEK INC.
Inventors
CAI, Xiaodong
LIU, Song
LI, Bobo
Priority Data
202421498535.1
27.06.2024
CN
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
CNIPA
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1717 | |
| EPO | Filing, Examination, Granting | 11700 | |
| Japan | Filing, Examination, Granting | 2092 | |
| South Korea | Filing, Examination, Granting | 2000 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
22,249
Contact Us
Abstract[English]

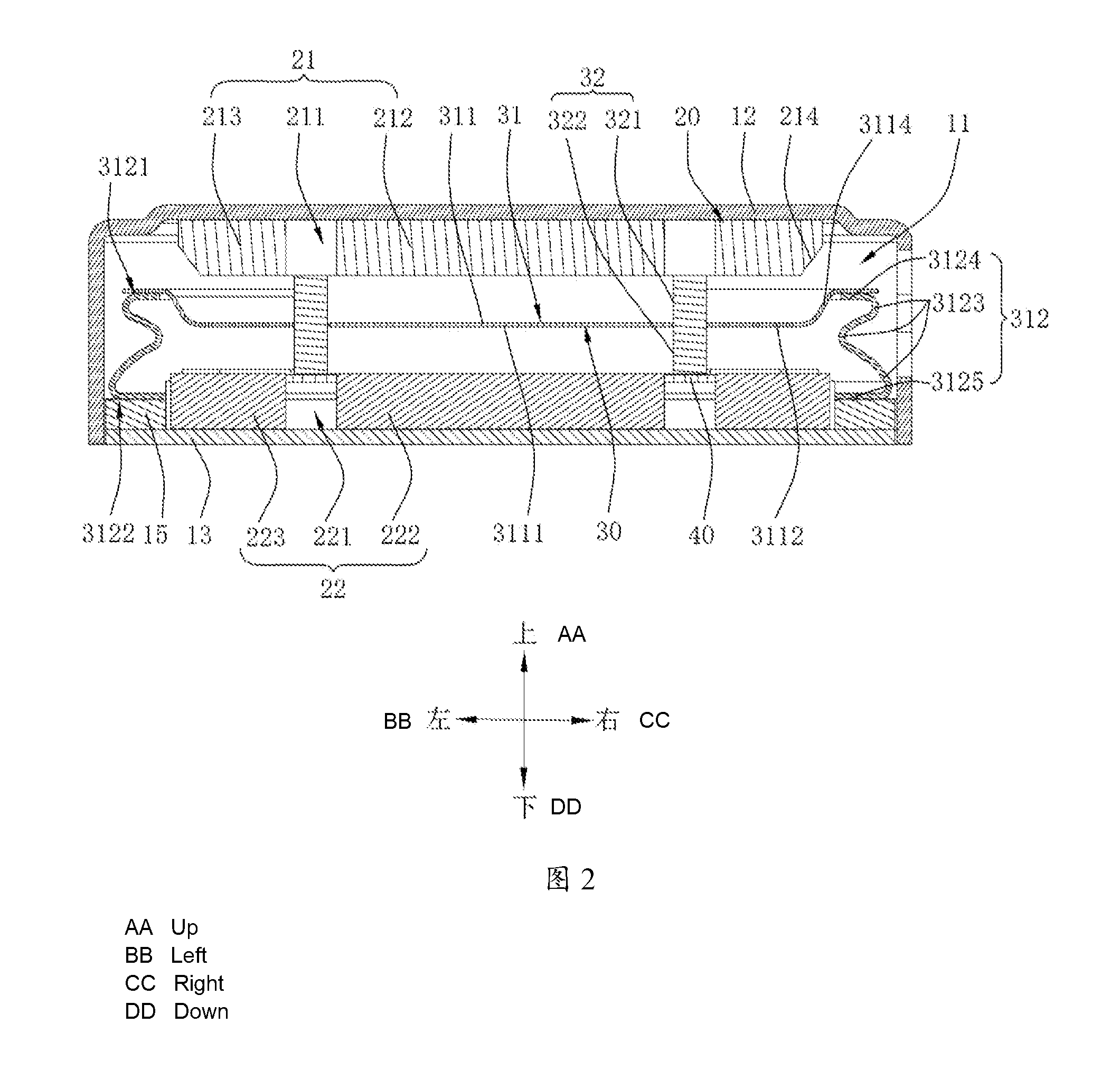

The present invention relates to the technical field of electroacoustics. Disclosed are a sound production unit and a sound production module. The sound production unit comprises a housing, a magnetic circuit unit, and a vibration unit, wherein the magnetic circuit unit is accommodated in the housing and comprises a first magnetic assembly and a second magnetic assembly spaced apart in a first direction; the vibration unit is located between the first magnetic assembly and the second magnetic assembly and comprises a diaphragm and a voice coil connected to the diaphragm; the diaphragm comprises a vibrating plate and a surround disposed around the vibrating plate; the voice coil comprises a first voice coil portion and a second voice coil portion located on both sides of the vibrating plate in the first direction; the first voice coil portion is located in a first magnetic gap of the first magnetic assembly, and the second voice coil portion is located in a second magnetic gap of the second magnetic assembly; the first voice coil portion and the second voice coil portion are formed by winding the same wire; and the vibrating plate comprises an inner vibrating plate connected to an inner wall of the voice coil and an outer vibrating plate connected to an outer wall of the voice coil. The sound production unit of the present invention has high sensitivity, good mid-frequency performance, and a low distortion risk.[French]
La présente invention se rapporte au domaine technique de l’électroacoustique. L'invention concerne une unité de production de son et un module de production de son. L'unité de production de son comprend un boîtier, une unité de circuit magnétique et une unité de vibration, l'unité de circuit magnétique étant logée dans le boîtier et comprenant un premier ensemble magnétique et un second ensemble magnétique espacés dans une première direction ; l'unité de vibration est située entre le premier ensemble magnétique et le second ensemble magnétique et comprend une membrane et une bobine acoustique reliée à la membrane ; le diaphragme comprend une plaque vibrante et un cadre disposé autour de la plaque vibrante ; la bobine acoustique comprend une première partie de bobine acoustique et une seconde partie de bobine acoustique situées des deux côtés de la plaque vibrante dans la première direction ; la première partie de bobine acoustique est située dans un premier entrefer magnétique du premier ensemble magnétique, et la seconde partie de bobine acoustique est située dans un second entrefer magnétique du second ensemble magnétique ; la première partie de bobine acoustique et la seconde partie de bobine acoustique sont formées par enroulement du même fil ; et la plaque vibrante comprend une plaque vibrante interne reliée à une paroi interne de la bobine acoustique et une plaque vibrante externe reliée à une paroi externe de la bobine acoustique. L'unité de production de son de la présente invention présente une sensibilité élevée, une bonne performance à mi-fréquence et un faible risque de distorsion.[Chinese]
本发明公开一种发声单体及发声模组，涉及电声技术领域，包括壳体、磁路单元和振动单元，磁路单元收容于壳体内，磁路单元包括沿第一方向间隔设置的第一磁组件和第二磁组件；振动单元位于第一磁组件和第二磁组件之间，振动单元包括振膜和与振膜连接的音圈，振膜包括振动板和环设于振动板的折环，音圈包括位于振动板沿第一方向的两侧的第一音圈部和第二音圈部，第一音圈部位于第一磁组件的第一磁间隙，第二音圈部位于第二磁组件的第二磁间隙；第一音圈部和第二音圈部由同一根导线绕制而成，振动板包括与音圈内壁连接的内振动板及与音圈外壁连接的外振动板。本发明发声单体的灵敏度高，中频性能好，且失真风险低。
