WO2025167855 - VALVE DEVICE AND THERMAL MANAGEMENT SYSTEM
National phase entry is expected:
Publication Number
WO/2025/167855
Publication Date
14.08.2025
International Application No.
PCT/CN2025/075646
International Filing Date
04.02.2025
Title **
[English]
VALVE DEVICE AND THERMAL MANAGEMENT SYSTEM
[French]
DISPOSITIF DE VANNE ET SYSTÈME DE GESTION THERMIQUE
[Chinese]
阀装置及热管理系统
Applicants **
SUZHOU CLEVA PRECISION MACHINERY & TECHNOLOGY CO., LTD.
Inventors
BIAN, Xiaoxian
ZHANG, Tiancai
LI, Haozhe
Priority Data
202410174480.7
07.02.2024
CN
202422655047.3
31.10.2024
CN
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
CNIPA
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1689 | |
| EPO | Filing, Examination, Granting | 11551 | |
| Japan | Filing, Examination, Granting | 2061 | |
| South Korea | Filing, Examination, Granting | 1966 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
22,007
Contact Us
Abstract[English]

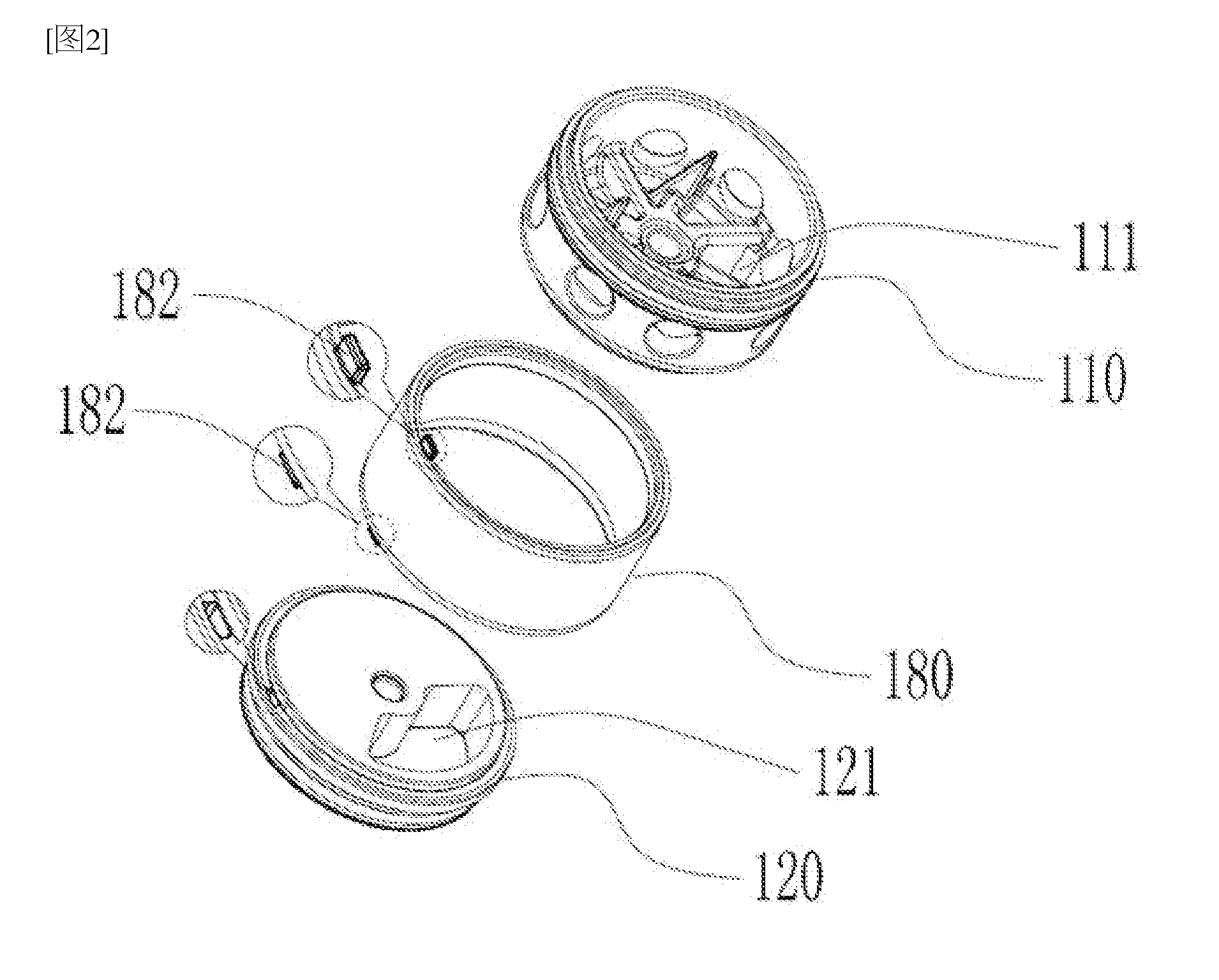

A valve device (100) and a thermal management system. The valve device (100) comprises a valve seat (170), a first fixed valve plate (110), a second fixed valve plate (120), and a valve plate connecting member (180); the valve seat (170) is provided with a first interface (171) and a second interface (172) which are connected to an external flow path; the first fixed valve plate (110) is provided with a first flow channel port (111) in communication with the first interface (171); the second valve plate (120) is provided with a second flow channel port (121) in communication with the second interface (172); the first fixed valve plate (110) and the second fixed valve plate (120) are both arranged in the valve seat (170) and are spaced apart from each other in a linear direction; a fluid path is formed between the first flow channel port (111) and the second flow channel port (121); and the valve plate connecting member (180) is separately connected to the first fixed valve plate (110) and the second fixed valve plate (120). The valve device (100) can define the relative position of the first fixed valve plate (110) and the second fixed valve plate (120) in the valve seat (170) by means of the valve plate connecting member (180), so as to limit the relative position between the first flow channel port (111) and the second flow channel port (121), improving the flow control precision of the valve device.[French]
L'invention concerne un système de vanne (100) et système de gestion thermique. Le dispositif de vanne (100) comprend un siège de vanne (170), une première plaque de vanne fixe (110), une seconde plaque de vanne fixe (120) et un élément de liaison de plaque de vanne (180) ; le siège de vanne (170) est pourvu d'une première interface (171) et d'une seconde interface (172) qui sont reliées à un chemin d'écoulement externe ; la première plaque de vanne fixe (110) est pourvue d'un premier orifice de canal d'écoulement (111) en communication avec la première interface (171) ; la seconde plaque de vanne (120) est pourvue d'un second orifice de canal d'écoulement (121) en communication avec la seconde interface (172) ; la première plaque de vanne fixe (110) et la seconde plaque de vanne fixe (120) sont toutes deux disposées dans le siège de vanne (170) et sont espacées l'une de l'autre dans une direction linéaire ; un chemin fluidique est formé entre le premier orifice de canal d'écoulement (111) et le second orifice de canal d'écoulement (121) ; et l'élément de liaison de plaque de vanne (180) est relié séparément à la première plaque de vanne fixe (110) et à la seconde plaque de vanne fixe (120). Le dispositif de vanne (100) peut définir la position relative de la première plaque de vanne fixe (110) et de la seconde plaque de vanne fixe (120) dans le siège de vanne (170) au moyen de l'élément de liaison de plaque de vanne (180), de manière à limiter la position relative entre le premier orifice de canal d'écoulement (111) et le second orifice de canal d'écoulement (121), améliorant la précision de débit d'écoulement du dispositif de vanne.[Chinese]
阀装置（100）和热管理系统，阀装置（100）包括阀座（170）、第一定阀板（110）、第二定阀板（120）和阀板连接件（180）；阀座（170）具有连接外部流路的第一接口（171）和第二接口（172）；第一定阀板（110）开设有第一流道口（111），第一流道口（111）与第一接口（171）连通，第二定阀板（120）开设有第二流道口（121），第二流道口（121）与第二接口（172）连通，第一定阀板（110）和第二定阀板（120）均设置于阀座（170）内，且在直线方向上相距设置，第一流道口（111）和第二流道口（121）之间形成有流体路径；阀板连接件（180）分别连接第一定阀板（110）和第二定阀板（120）。该阀装置（100）能够通过阀板连接件（180）限定第一定阀板（110）和第二定阀板（120）在阀座（170）内的相对位置，进而限制第一流道口（111）和第二流道口（121）之间的相对位置，提高了阀装置的流量控制精度。
