WO2025167852 - VALVE APPARATUS AND THERMAL MANAGEMENT SYSTEM

National phase entry is expected:
Publication Number WO/2025/167852
Publication Date 14.08.2025
International Application No. PCT/CN2025/075643
International Filing Date 04.02.2025
Title **
[English] VALVE APPARATUS AND THERMAL MANAGEMENT SYSTEM
[French] APPAREIL À SOUPAPE ET SYSTÈME DE GESTION THERMIQUE
[Chinese] 阀装置及热管理系统
Applicants **
SUZHOU CLEVA PRECISION MACHINERY & TECHNOLOGY CO., LTD.
Inventors
BIAN, Xiaoxian
ZHANG, Tiancai
WANG, Feng
LI, Haozhe
Priority Data
202410174480.7   07.02.2024   CN
202422655800.9   31.10.2024   CN
Application details
Total Number of Claims/PCT *
Number of Independent Claims *
Number of Priorities *
Number of Multi-Dependent Claims *
Number of Drawings *
Pages for Publication *
Number of Pages with Drawings *
Pages of Specification *
*
Number of Office Actions *
*
International Searching Authority
*
Recordal of a Change of the Applicant's Name/Address
*
Type of Assignment
*
Applicant's Legal Status
*
*
*
*
*
*
Entry into National Phase under
*
Patent Delivery
*
Translation

* The data is based on automatic recognition. Please verify and amend if necessary.

** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.

Quotation for National Phase entry

Country StagesTotal
China Filing, Examination, Granting1631
EPO Filing, Examination, Granting11576
Japan Filing, Examination, Granting2001
South Korea Filing, Examination, Granting1838
USA Filing, Examination, Granting4740
MasterCard Visa
Total: 21,786
Contact Us

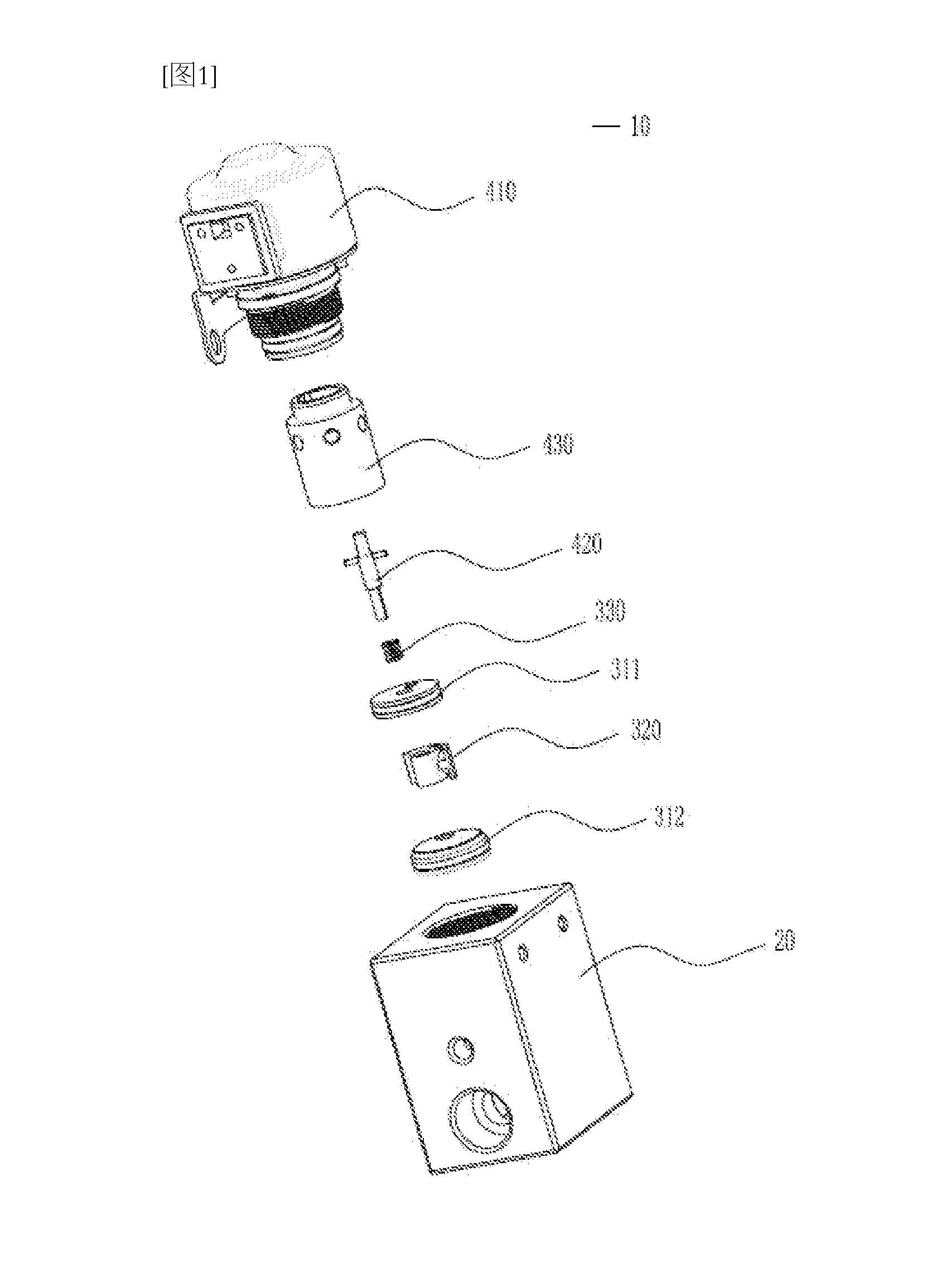

Abstract[English] A valve apparatus and a thermal management system. The valve apparatus (10) comprises a valve body (20) and a valve core assembly (30). The valve body has a plurality of external interfaces (210). The valve core assembly comprises: a first fixed valve plate (311), the first fixed valve plate being provided with a first flow channel opening (3111); a second fixed valve plate (312), the second fixed valve plate being provided with a second flow channel opening (3121), and the first fixed valve plate and the second fixed valve plate being arranged at a distance from each other in a linear direction; and a movable valve member (320), the movable valve member being arranged between the first fixed valve plate and the second fixed valve plate, the movable valve member being capable of being driven to abut against the first fixed valve plate or the second fixed valve plate, and the movable valve member being provided with a flow part. The flow part can be matched with the first flow channel opening to form a first throttling opening, or matched with the second flow channel opening to form a second throttling opening. The movable valve member can also be driven to rotate around a first axis (S1). According to the valve apparatus, by means of cooperation between the flow part of the movable valve member and the first fixed valve plate or the second fixed valve plate, the flow rate of a fluid can be accurately controlled, thereby improving the adjustment precision and response speed of the valve apparatus.[French] Appareil à soupape et système de gestion thermique. L'appareil à soupape (10) comprend un corps de soupape (20) et un ensemble noyau de soupape (30). Le corps de soupape comporte une pluralité d'interfaces externes (210). L'ensemble noyau de soupape comprend : une première plaque de soupape fixe (311), la première plaque de soupape fixe étant pourvue d'une première ouverture de canal d'écoulement (3111) ; une seconde plaque de soupape fixe (312), la seconde plaque de soupape fixe étant pourvue d'une seconde ouverture de canal d'écoulement (3121), et la première plaque de soupape fixe et la seconde plaque de soupape fixe étant agencées à une certaine distance l'une de l'autre dans un sens linéaire ; et un élément de soupape mobile (320), l'élément de soupape mobile étant agencé entre la première plaque de soupape fixe et la seconde plaque de soupape fixe, l'élément de soupape mobile pouvant être entraîné pour venir en butée contre la première plaque de soupape fixe ou la seconde plaque de soupape fixe, et l'élément de soupape mobile étant pourvu d'une partie d'écoulement. La partie d'écoulement peut être mise en correspondance avec la première ouverture de canal d'écoulement pour former une première ouverture d'étranglement, ou mise en correspondance avec la seconde ouverture de canal d'écoulement pour former une seconde ouverture d'étranglement. L'élément de soupape mobile peut également être entraîné en rotation autour d'un premier axe (S1). Selon l'appareil à soupape, au moyen d'une coopération entre la partie d'écoulement de l'élément de soupape mobile et la première plaque de soupape fixe ou la seconde plaque de soupape fixe, le débit d'un fluide peut être commandé avec précision, ce qui permet d'améliorer la précision de réglage et la vitesse de réponse de l'appareil à soupape.[Chinese] 一种阀装置和热管理系统，该阀装置（10）包括阀体（20）和阀芯组件（30），阀体具有多个外部接口（210），阀芯组件包括：第一定阀板（311），第一定阀板设置有第一流道口（3111）；第二定阀板（312），第二定阀板设置有第二流道口（3121），第一定阀板和第二定阀板在直线方向相距设置；动阀件（320），动阀件设置于第一定阀板和第二定阀板之间，且动阀件可被驱动而抵接于第一定阀板或第二定阀板，动阀件设置有流通部；流通部可与第一流道口配合形成第一节流口，或与第二流道口配合形成第二节流口；动阀件还可被驱动围绕第一轴线（S1）转动。该阀装置通过动阀件的流通部与第一定阀板或第二定阀板的配合，可以精确地控制流体的流量，提高了阀装置的调节精度和响应速度。
