IP-Coster | WO2026060776 | AUTOMATIC REVERSING CLIMBING BOOT APPARATUS

Country	Stages	Total
China	Filing, Examination, Granting	1576
EPO	Filing, Examination, Granting	11558
Japan	Filing, Examination, Granting	1968
South Korea	Filing, Examination, Granting	1737
USA	Filing, Examination, Granting	4740

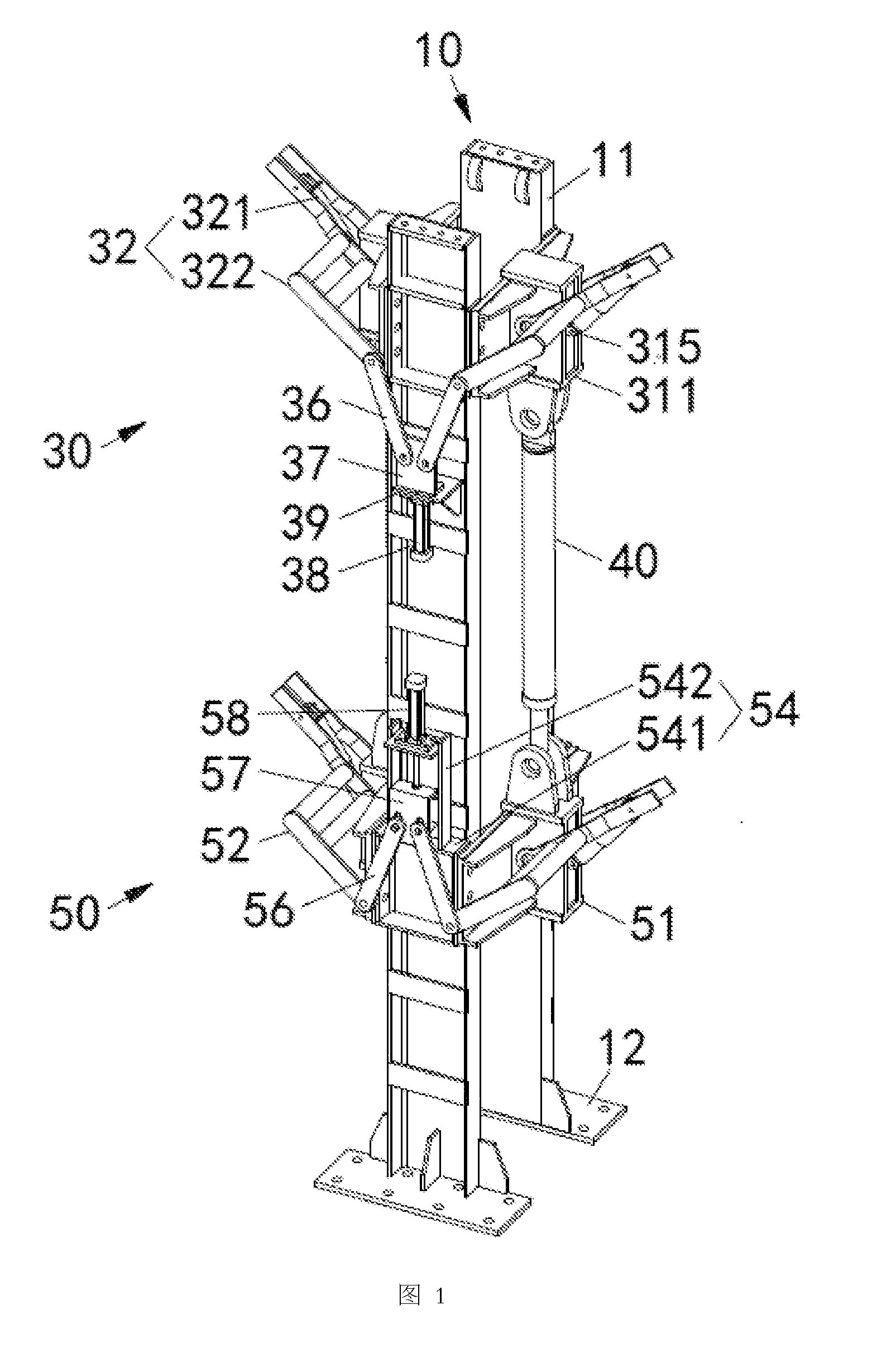

Abstract[English] An automatic reversing climbing boot apparatus, comprising a guide rail frame (10) arranged on the outer side of a core tube column, two climbing boots vertically spaced apart from each other and sleeved on the outer side of the guide rail frame (10), a climbing hydraulic cylinder (40) separately hingedly connected to the two climbing boots, and a control system, wherein a first climbing boot (30) comprises first clamping assemblies (31), first swinging assemblies (32), and first reversing mechanisms; a second climbing boot (50) comprises second clamping assemblies (51), second swinging assemblies (52), and second reversing mechanisms; the guide rail frame (10) comprises two guide rail steel columns (11) symmetrically arranged on two sides of the core tube column along an axis; the first reversing mechanisms and the second reversing mechanisms are respectively and correspondingly arranged on the outer sides of the guide rail steel columns (11); the first reversing mechanisms and the second reversing mechanisms respectively comprise a first reversing hydraulic cylinder (38) and a second reversing hydraulic cylinder (58), a first guide plate (37) and a second guide plate (57) that are connected to the first reversing hydraulic cylinder (38) and the second reversing hydraulic cylinder (58), first driving connecting rods (36) arranged at an included angle, and second driving connecting rods (56) arranged at an included angle.[French] L'invention concerne un appareil à patins grimpants à inversion automatique, comprenant un cadre de rail de guidage (10) disposé sur le côté extérieur d'une colonne de tube central, deux patins grimpants espacés verticalement l'un de l'autre et emmanchés sur le côté extérieur du cadre de rail de guidage (10), un vérin hydraulique grimpant (40) relié de manière articulée et séparée aux deux patins grimpants, et un système de commande, un premier patin grimpant (30) comprenant des premiers ensembles de serrage (31), des premiers ensembles d'oscillation (32) et des premiers mécanismes d'inversion ; un second patin grimpant (50) comprenant des seconds ensembles de serrage (51), des seconds ensembles d'oscillation (52) et des seconds mécanismes d'inversion ; le cadre de rail de guidage (10) comprend deux colonnes d'acier de rail de guidage (11) disposées symétriquement sur deux côtés de la colonne de tube central le long d'un axe ; les premiers mécanismes d'inversion et les seconds mécanismes d'inversion sont disposés respectivement et de manière correspondante sur les côtés extérieurs des colonnes d'acier de rail de guidage (11) ; les premiers mécanismes d'inversion et les seconds mécanismes d'inversion comprennent respectivement un premier vérin hydraulique d'inversion (38) et un second vérin hydraulique d'inversion (58), une première plaque de guidage (37) et une seconde plaque de guidage (57) qui sont reliées au premier vérin hydraulique d'inversion (38) et au second vérin hydraulique d'inversion (58), des premières tiges de liaison d'entraînement (36) disposées à un angle inclus, et des secondes tiges de liaison d'entraînement (56) disposées à un angle inclus.[Chinese] 一种自动换向爬升靴装置包括设置于核心筒立柱外侧的导轨框（10）、竖向间隔设置并套设于导轨框（10）外侧的两个爬升靴、分别与两个爬升靴铰接的爬升油缸（40）以及控制系统，第一爬升靴（30）包括卡接组件一（31）、摆动组件一（32）和换向机构一，第二爬升靴（50）包括卡接组件二（51）、摆动组件二（52）和换向机构二，导轨框（10）包括沿轴线对称设置于核心筒立柱两侧的两根导轨钢柱（11），换向机构一和换向机构二分别对应设置于导轨钢柱（11）外侧，换向机构一、换向机构二分别包括换向油缸一（38）和换向油缸二（58），连接于换向油缸一（38）、换向油缸二（58）的导向板一（37）和导向板二（57），以及呈夹角设置的驱动连杆一（36）和驱动连杆二（56）。
