WO2026020522 - AUTOMATIC CABLE INSERTION DEVICE AND METHOD
National phase entry is expected:
Publication Number
WO/2026/020522
Publication Date
29.01.2026
International Application No.
PCT/CN2024/112288
International Filing Date
15.08.2024
Title **
[English]
AUTOMATIC CABLE INSERTION DEVICE AND METHOD
[French]
DISPOSITIF ET PROCÉDÉ D'INSERTION AUTOMATIQUE DE CÂBLE
[Chinese]
一种自动插线设备及方法
Applicants **
SUZHOU JINGLAI OPTO CO., LTD.
No. 668 Songwei Road, Guoxiang Street, Wuzhong Economic Development Zone
Suzhou, Jiangsu 215124, CN
WUHAN JINGLI ELECTRONIC TECHNOLOGY CO., LTD
No. 22 Liufangyuan South Road, Donghu New Technology Development Zone
Wuhan, Hubei 430205, CN
WUHAN JINGCE ELECTRONIC GROUP CO., LTD
No. 22 Liufangyuan South Road, Donghu New Technology Development Zone
Wuhan, Hubei 430205, CN
Inventors
XIAO, Zhixiang
No. 668 Songwei Road, Guoxiang Street, Wuzhong Economic Development Zone
Suzhou, Jiangsu 215124, CN
ZHU, Tao
No. 668 Songwei Road, Guoxiang Street, Wuzhong Economic Development Zone
Suzhou, Jiangsu 215124, CN
YE, Kun
No. 668 Songwei Road, Guoxiang Street, Wuzhong Economic Development Zone
Suzhou, Jiangsu 215124, CN
Priority Data
202410987556.8
23.07.2024
CN
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
CNIPA
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 971 | |
| EPO | Filing, Examination | 7018 | |
| Japan | Filing | 589 | |
| South Korea | Filing | 574 | |
| USA | Filing, Examination | 2710 |
Total: 11862 USD
Abstract[English]

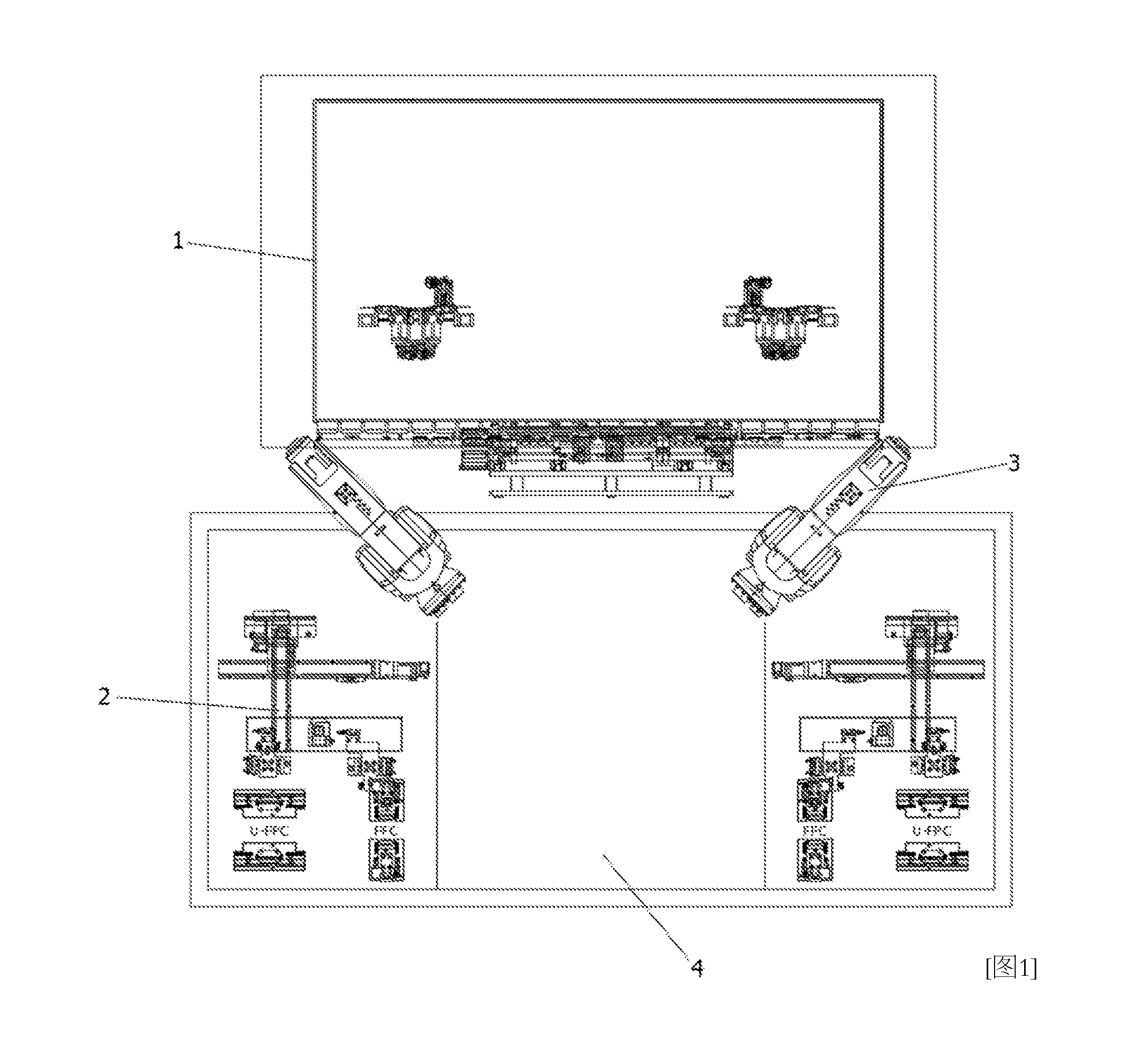

An automatic cable insertion device, comprising: an insertion station, where a product to be tested is placed; a material picking unit, which is used for acquiring a component to be inserted, moving said component to a material picking position, and adjusting the distance between insertion points of said component, such that the distance matches the distance between insertion points of said product; an insertion unit, which is used for gripping said component and inserting same into said product; and a control module, which is used for controlling and coordinating the operations of the material picking unit and the insertion unit. Before performing material picking, the material picking unit can precisely adjust the position of said component and the distance between the insertion points, so as to ensure precise matching with the insertion points of said product. The position of said component and the distance between the insertion points are adjusted by means of the material picking unit, such that the workflow of the insertion unit is simplified, thereby shortening the time consumed in terms of adjustment and alignment for the insertion unit.[French]
La présente invention concerne un dispositif d'insertion automatique de câble, comprenant : une station d'insertion, dans laquelle est placé un produit à tester ; une unité de prélèvement de matériau, qui est utilisée pour acquérir un composant à insérer, déplacer ledit composant vers une position de prélèvement de matériau et ajuster la distance entre les points d'insertion dudit composant, de telle sorte que la distance corresponde à la distance entre les points d'insertion dudit produit ; une unité d'insertion, qui est utilisée pour saisir ledit composant et l'insérer dans ledit produit ; et un module de commande, qui est utilisé pour commander et coordonner les opérations de l'unité de prélèvement de matériau et de l'unité d'insertion. Avant d'effectuer le prélèvement de matériau, l'unité de prélèvement de matière peut ajuster avec précision la position dudit composant et la distance entre les points d'insertion, afin d'assurer une correspondance précise avec les points d'insertion dudit produit. La position dudit composant et la distance entre les points d'insertion sont ajustées à l'aide de l'unité de prélèvement de matériau, de manière à simplifier le flux de travail de l'unité d'insertion, ce qui permet de réduire le temps nécessaire à l'ajustement et à l'alignement de l'unité d'insertion.[Chinese]
一种自动插线设备，包括：插接工位，放置有待测试产品；取料单元，用于获取待插接件，并将所述待插接件移动至取料位置处，对所述待插接件插接点之间的距离进行调整，使其与所述待测试产品插接点之间的距离相匹配；插接单元，用于抓取所述待插接件，并与所述待测试产品进行插接；控制模块，用于控制和协调所述取料单元和所述插接单元的操作。取料单元在取料之前即可精确调整待插接件的位置和插接点之间的距离，确保与待测试产品的插接点精准匹配。通过取料单元对待插接件的位置和插接点之间的距离进行调整，简化插接单元的工作流程，减少其在调整和对位上的时间消耗。
