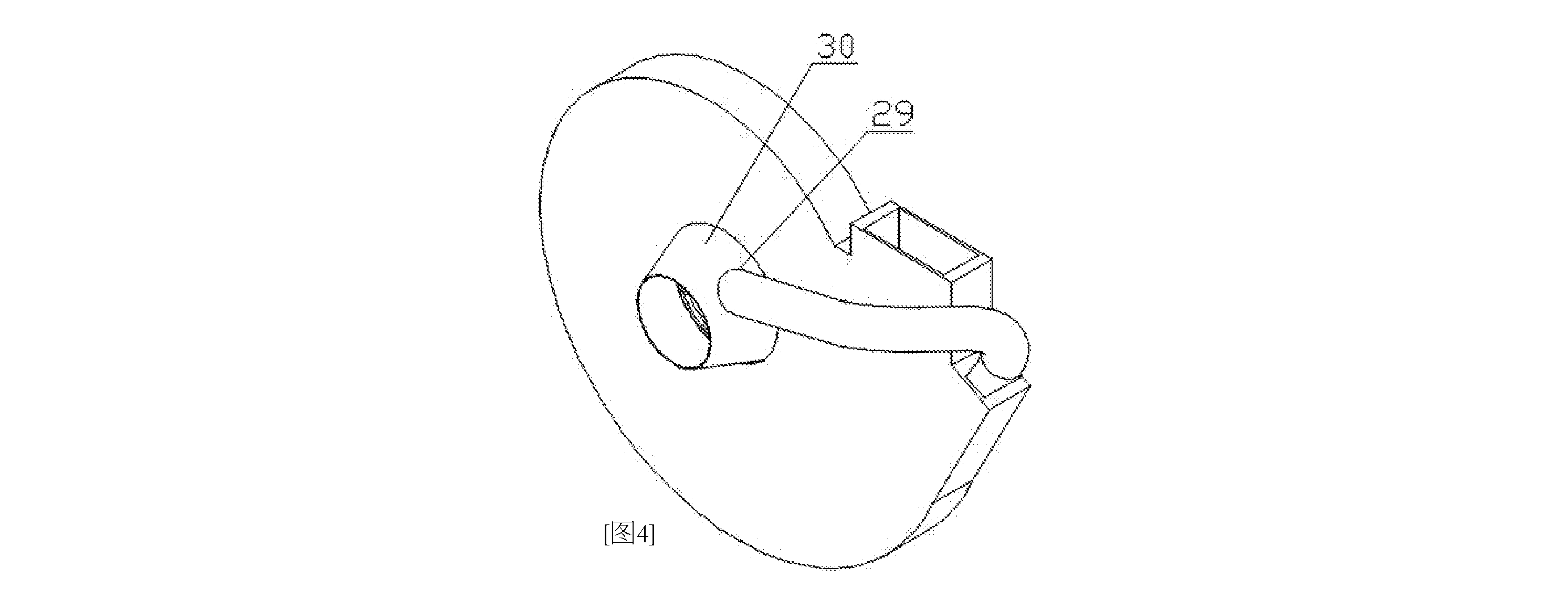

Abstract[English] A main unit of a circulating mill. The main unit is composed of a centrifugal fan and a first circulating pipe (21). The centrifugal fan comprises a casing and an impeller; the casing is composed of a front cover, a volute and a rear cover; the volute is composed of an outer straight section (22), a curved section (24) and an inner straight section (23); an outlet of the centrifugal fan is enclosed by the front cover, the outer straight section (22) of the volute, the rear cover and the inner straight section (23) of the volute; and the area outside the projection lines of the outer edge of the impeller on the front cover and the rear cover along the axial direction of the impeller inside the casing is referred to as a diffuser chamber. The volute is provided with a coarse material outlet (20); a first circulating pipe interface (25) is in the axial projection area of an inlet of the impeller on the front cover or the rear cover; and the coarse material outlet (20), an inlet of the first circulating pipe (21), an outlet of the first circulating pipe (21) and the first circulating pipe interface (25) are sequentially connected to form a first circulating channel. By providing a circulating channel, the cause of high pressure in the circulating mill is eliminated, thereby reducing the rotational resistance of an impeller, and reducing the energy consumption; and by providing a volute curved section, a wall-sticking phenomenon is improved.[French] L'invention concerne une unité principale d'un broyeur à circulation. L'unité principale est composée d'un ventilateur centrifuge et d'un premier tuyau de circulation (21). Le ventilateur centrifuge comprend un carter et une roue à aubes; le carter est composé d'un couvercle avant, d'une volute et d'un couvercle arrière; la volute est composée d'une section droite externe (22), d'une section incurvée (24) et d'une section droite interne (23); une sortie du ventilateur centrifuge est entourée par le couvercle avant, la section droite externe (22) de la volute, le couvercle arrière et la section droite interne (23) de la volute; et la zone à l'extérieur des lignes de projection du bord externe de la roue à aubes sur le couvercle avant et le couvercle arrière le long de la direction axiale de la roue à aubes à l'intérieur du carter est appelée chambre de diffuseur. La volute est pourvue d'une sortie de matériau grossier (20); une première interface de tuyau de circulation (25) est dans la zone de projection axiale d'une entrée de la roue à aubes sur le couvercle avant ou le couvercle arrière; et la sortie de matériau grossier (20), une entrée du premier tuyau de circulation (21), une sortie du premier tuyau de circulation (21) et la première interface de tuyau de circulation (25) sont reliées de manière séquentielle pour former un premier canal de circulation. En fournissant un canal de circulation, la cause de haute pression dans le broyeur à circulation est éliminée, ce qui permet de réduire la résistance à la rotation d'une roue à aubes, et de réduire la consommation d'énergie; et en fournissant une section incurvée en volute, un phénomène de collage mural est amélioré.[Chinese] 一种循环磨主机，由离心风机和第一种循环管(21)组成，离心风机包括机壳和叶轮；机壳由前盖、涡壳和后盖组成，涡壳由外侧直线段(22)、曲线段(24)和内侧直线段(23)构成，离心风机的出口由前盖、涡壳的外侧直线段(22)、后盖和涡壳的内侧直线段(23)围成，机壳内部叶轮外缘在前盖和后盖上沿叶轮轴向投影线的外侧区域称为扩压室；其中，涡壳上设置有粗料出口(20)，叶轮的进口在前盖或后盖上的轴向投影区有第一种循环管接口(25)，粗料出口(20)、第一种循环管(21)的进口、第一种循环管(21)的出口、第一种循环管接口(25)依次相接构成第一种循环通道。通过循环通道的设置，消除了循环磨内高压的成因，从而降低叶轮旋转阻力实现了降低能耗；通过涡壳曲线段的设置改善了挂壁现象。
