IP-Coster | WO2025245728 | CAMERA OPTICAL LENS

Country	Stages	Total
China	Filing, Examination, Granting	1670
EPO	Filing, Examination, Granting	12186
Japan	Filing, Examination, Granting	1998
South Korea	Filing, Examination, Granting	1711
USA	Filing, Examination, Granting	4740

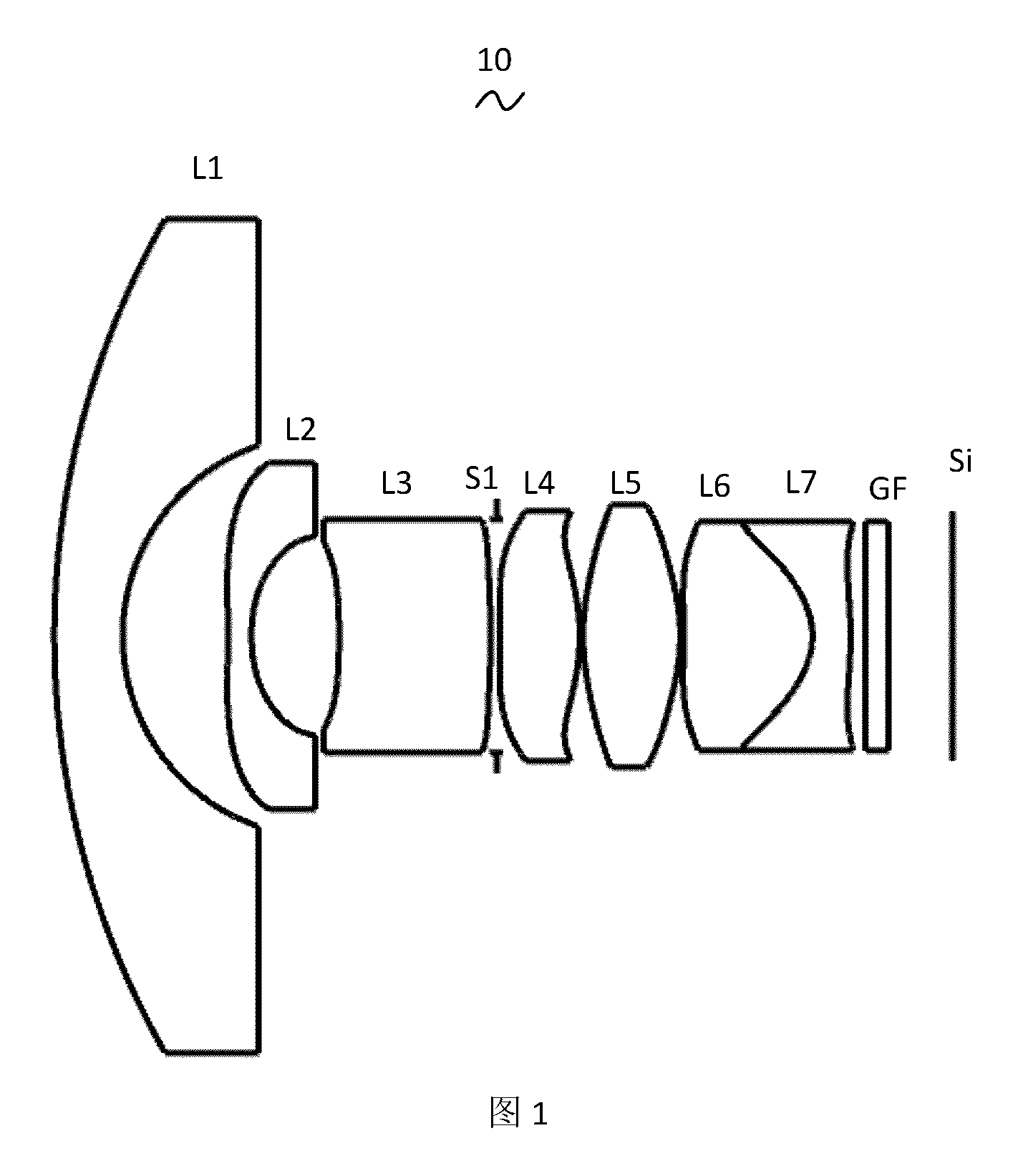

Abstract[English] A camera optical lens (10), comprising seven lenses in total. In sequence from an object side to an image side, the seven lenses are a first lens (L1) having negative refractive power, a second lens (L2) having negative refractive power, a third lens (L3) having refractive power, a fourth lens (L4) having positive refractive power, a fifth lens (L5) having positive refractive power, a sixth lens (L6) having positive refractive power, and a seventh lens (L7) having negative refractive power. The focal length of the fourth lens (L4) is f4, the focal length of the fifth lens (L5) is f5, the central radius of curvature of an object-side surface of the third lens (L3) at a paraxial region is R5, the central radius of curvature of an image-side surface of the third lens (L3) at the paraxial region is R6, the field of view angle of a 1.0 field of view of the camera optical lens (10) is FOV, the f-number is Fno, and the following relational expressions are satisfied: 1.50≤f4/f5≤3.40; 0.90≤R5/R6≤1.40; and 170≤FOV/Fno≤200.[French] L'invention concerne une lentille optique de caméra (10) comprenant sept lentilles au total. En séquence d'un côté objet à un côté image, les sept lentilles sont une première lentille (L1) ayant une réfringence négative, une deuxième lentille (L2) ayant une réfringence négative, une troisième lentille (L3) ayant une réfringence, une quatrième lentille (L4) ayant une réfringence positive, une cinquième lentille (L5) ayant une réfringence positive, une sixième lentille (L6) ayant une réfringence positive et une septième lentille (L7) ayant une réfringence négative. La distance focale de la quatrième lentille (L4) est f4, la distance focale de la cinquième lentille (L5) est f5, le rayon de courbure central d'une surface côté objet de la troisième lentille (L3) au niveau d'une région paraxiale est R5, le rayon de courbure central d'une surface côté image de la troisième lentille (L3) au niveau de la région paraxiale est R6, le champ d'angle de vision d'un champ de vision 1,0 de la lentille optique de caméra (10) est FOV, le nombre f est Fno, et les expressions relationnelles suivantes sont satisfaites : 1,50≤f4/f5≤3,40 ; 0,90≤R5/R6≤1,40 ; et 170≤FOV/Fno≤200.[Chinese] 一种摄像光学镜头（10），共包含七片透镜，七片透镜自物侧至像侧依序为：具有负屈折力的第一透镜（L1），具有负屈折力的第二透镜（L2），具有屈折力的第三透镜（L3），具有正屈折力的第四透镜（L4），具有正屈折力的第五透镜（L5），具有正屈折力的第六透镜（L6），以及具有负屈折力的第七透镜（L7）；其中，第四透镜（L4）的焦距为f4，第五透镜（L5）的焦距为f5，第三透镜（L3）的物侧面于近轴处的中心曲率半径为R5，第三透镜（L3）的像侧面于近轴处的中心曲率半径为R6，摄像光学镜头（10）的1.0视场的视场角为FOV、光圈值为Fno，且满足下列关系式：1.50≤f4/f5≤3.40；0.90≤R5/R6≤1.40；170≤FOV/Fno≤200。
