WO2023143624 - APPARATUSES AND METHODS OF FAR-END TRANSMITTER SKEW MONITORING IN DIGITAL SUBCARRIER MULTIPLEXING SYSTEMS
National phase entry is expected:
Publication Number
WO/2023/143624
Publication Date
03.08.2023
International Application No.
PCT/CN2023/073919
International Filing Date
31.01.2023
Title **
[English]
APPARATUSES AND METHODS OF FAR-END TRANSMITTER SKEW MONITORING IN DIGITAL SUBCARRIER MULTIPLEXING SYSTEMS
[French]
APPAREILS ET PROCÉDÉS DE SURVEILLANCE LOINTAINE D'OBLIQUITÉ D'ÉMETTEUR DANS DES SYSTÈMES DE MULTIPLEXAGE DE SOUS-PORTEUSE NUMÉRIQUE
Applicants **
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Administration Building
Bantian, Longgang District
Shenzhen, Guangdong 518129, CN
Inventors
NG, Wing Chau
545 Rioja Street, Stittsville
Ontario K2S 0H8, CA
TANG, Xuefeng
102 Brady Ave, Kanata
Ontario K2K 0B1, CA
LI, Chuandong
137 Tapestry Drive, Ottawa
Ontario K2J 0H3, CA
Priority Data
17/589,284
31.01.2022
US
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
CNIPA
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1551 | |
| EPO | Filing, Examination | 8778 | |
| Japan | Filing | 587 | |
| South Korea | Filing | 574 | |
| USA | Filing, Examination | 2710 |
Total: 14200 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

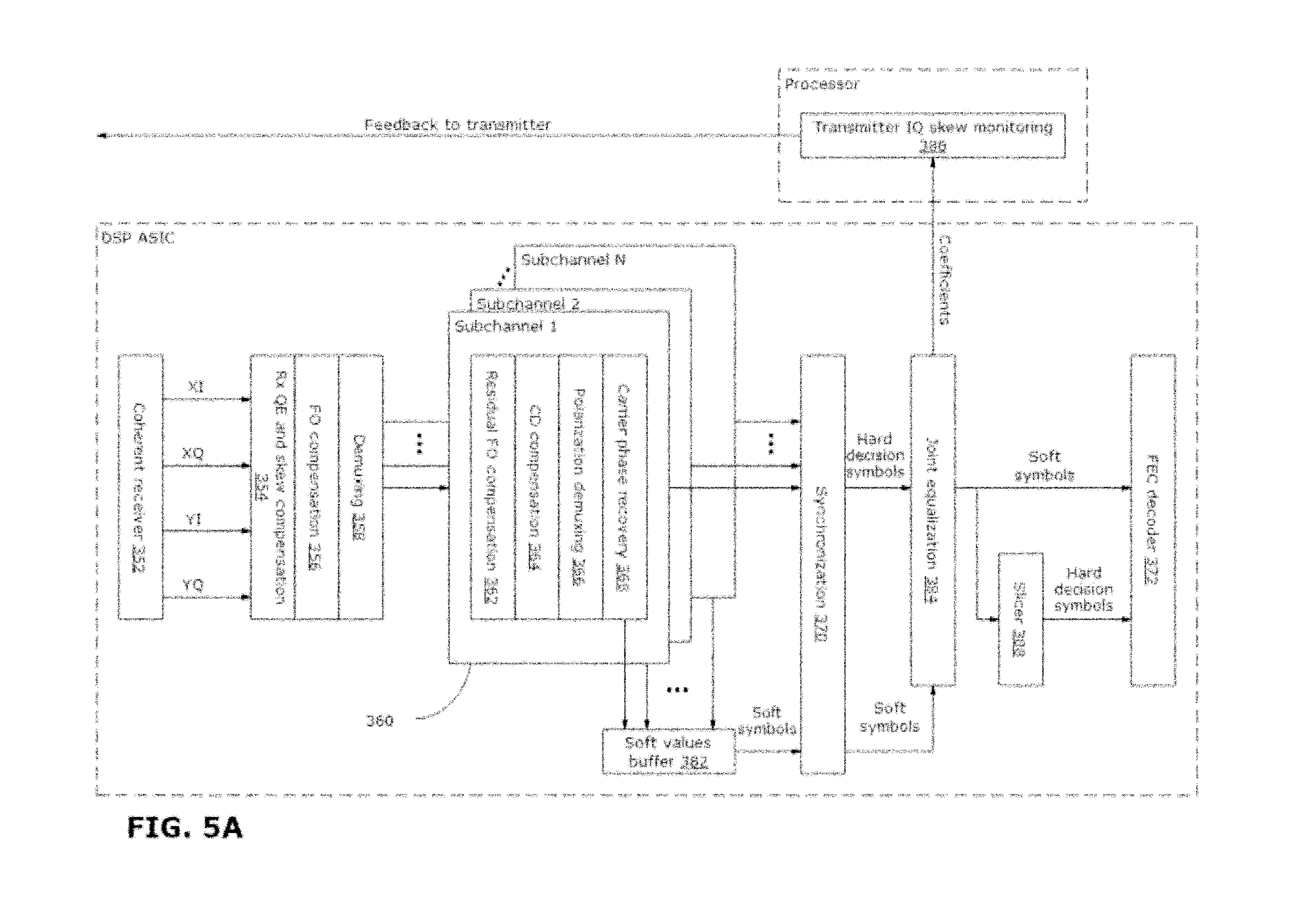

Apparatuses and methods for far-end monitoring of transmitter IQ skew in a DSCM system are described. Soft symbols for a given subchannel and a corresponding mirror subchannel are used as joint inputs to a MIMO equalizer. The hard decision symbols for the given subchannel and mirror subchannel are used as references to compute the equalizer coefficients. An estimated phase or estimated transmitter IQ skew is computed for at least the given subchannel using the equalizer coefficients. The computation is repeated to obtain estimated phase or estimated transmitter skew for all subchannels. The transmitter IQ skew is computed using the estimates from all subchannels. The computation is performed for each polarization. The computed transmitter IQ skew is communicated back to the transmitter via optical path (for correcting the skew).[French]
Des appareils et des procédés de surveillance lointaine d'obliquité IQ d'émetteur dans un système DSCM. Des symboles souples pour un sous-canal donné et un sous-canal de miroir correspondant sont utilisés en tant qu'entrées conjointes dans un égaliseur MIMO. Les symboles de décision stricte pour le sous-canal donné et le sous-canal de miroir sont utilisés comme références pour calculer les coefficients d'égaliseur. Une phase estimée ou une obliquité IQ d'émetteur estimée est calculée au moins pour le sous-canal donné à l'aide des coefficients d'égaliseur. Le calcul est répété pour obtenir une phase estimée ou une obliquité d'émetteur estimée pour tous les sous-canaux. L'obliquité IQ de l'émetteur est calculée à l'aide des estimations provenant de tous les sous-canaux. Le calcul est effectué pour chaque polarisation. L'obliquité IQ d'émetteur calculée est communiquée en retour à l'émetteur par l'intermédiaire d'un trajet optique (pour corriger l'obliquité).
