WO2023142287 - DISPLAY SUBSTRATE AND DISPLAY APPARATUS
National phase entry:
Publication Number
WO/2023/142287
Publication Date
03.08.2023
International Application No.
PCT/CN2022/090218
International Filing Date
29.04.2022
Title **
[English]
DISPLAY SUBSTRATE AND DISPLAY APPARATUS
[French]
SUBSTRAT D’AFFICHAGE ET APPAREIL D’AFFICHAGE
Applicants **
BOE TECHNOLOGY GROUP CO., LTD.
No.10 Jiuxianqiao Rd., Chaoyang District
Beijing 100015, CN
HEFEI XINSHENG OPTOELECTRONICS TECHNOLOGY CO., LTD.
Xinzhan Industrial Park
Hefei, Anhui 230012, CN
Inventors
LIU, Ning
No.9 Dize Rd., BDA
Beijing 100176, CN
Priority Data
PCT/CN2022/074875
29.01.2022
CN
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
CNIPA
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1492 | |
| EPO | Filing, Examination | 8597 | |
| Japan | Filing | 587 | |
| South Korea | Filing | 574 | |
| USA | Filing, Examination | 2710 |
Total: 13960 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

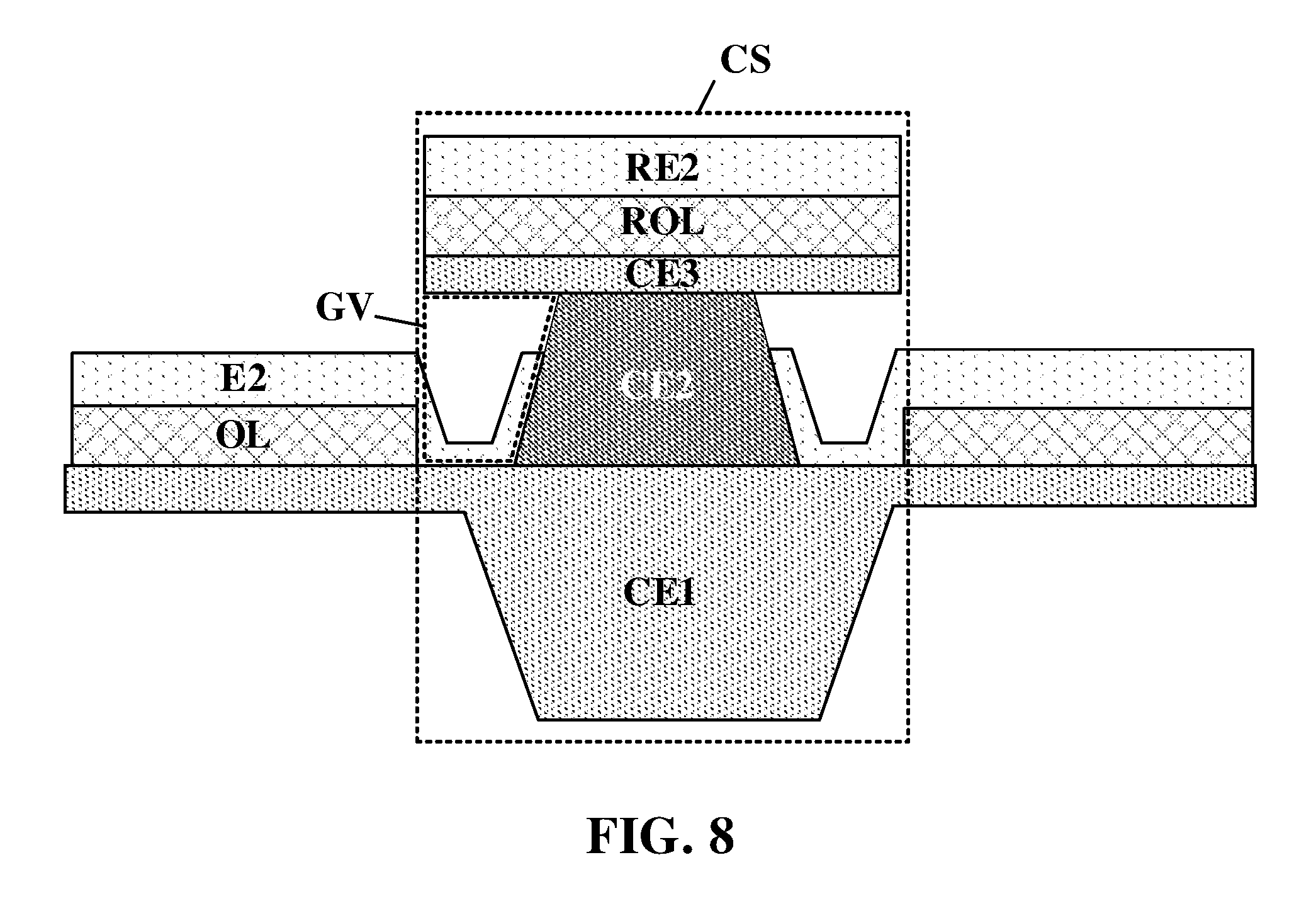

A display substrate is provided. The display substrate includes a subpixel region and an inter-subpixel region. The display substrate includes a planarization layer; a light emitting element on the planarization layer and in the subpixel region; an auxiliary electrode in a layer different from the second electrode; and a connecting structure in the inter-subpixel region, the connecting structure electrically connecting the auxiliary electrode and the second electrode. The light emitting element includes a first electrode, an organic layer, and a second electrode. The first electrode is in direct contact with the planarization layer. The planarization layer extends at least partially in the subpixel region. The connecting structure includes a first connecting electrode, a second connecting electrode, and a third connecting electrode sequentially stacked. The second electrode is in direct contact with at least one of the first connecting electrode, the second connecting electrode, or the third connecting electrode.[French]
L'invention concerne un substrat d'affichage. Le substrat d'affichage comprend une région de sous-pixel et une région inter-sous-pixel. Le substrat d'affichage comprend une couche de planarisation ; un élément électroluminescent sur la couche de planarisation et dans la région de sous-pixel ; une électrode auxiliaire dans une couche différente de la deuxième électrode ; et une structure de connexion dans la région inter-sous-pixel, la structure de connexion connectant électriquement l'électrode auxiliaire et la deuxième électrode. L'élément électroluminescent comprend une première électrode, une couche organique et une deuxième électrode. La première électrode est en contact direct avec la couche de planarisation. La couche de planarisation s'étend au moins partiellement dans la région de sous-pixel. La structure de connexion comprend une première électrode de connexion, une deuxième électrode de connexion et une troisième électrode de connexion empilées séquentiellement. La deuxième électrode est en contact direct avec au moins l'une de la première électrode de connexion, de la deuxième électrode de connexion ou de la troisième électrode de connexion.
