WO2023193136 - ELECTRONIC PAPER DISPLAY AND DISPLAY METHOD
National phase entry is expected:
Publication Number
WO/2023/193136
Publication Date
12.10.2023
International Application No.
PCT/CN2022/085292
International Filing Date
06.04.2022
Title **
[English]
ELECTRONIC PAPER DISPLAY AND DISPLAY METHOD
[French]
AFFICHAGE DE PAPIER ÉLECTRONIQUE ET PROCÉDÉ D'AFFICHAGE
Applicants **
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Administration Building, Bantian, Longgang District
Shenzhen, Guangdong 518129, CN
Inventors
TERANISHI, Yasuyuki
7F Shinagawa Grand Central Tower, 2-16-4 Konan
Minato-ku, Tokyo 108-0075, JP
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
CNIPA
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 923 | |
| EPO | Filing, Examination | 7102 | |
| Japan | Filing | 591 | |
| South Korea | Filing | 482 | |
| USA | Filing, Examination | 2710 |
Total: 11808 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

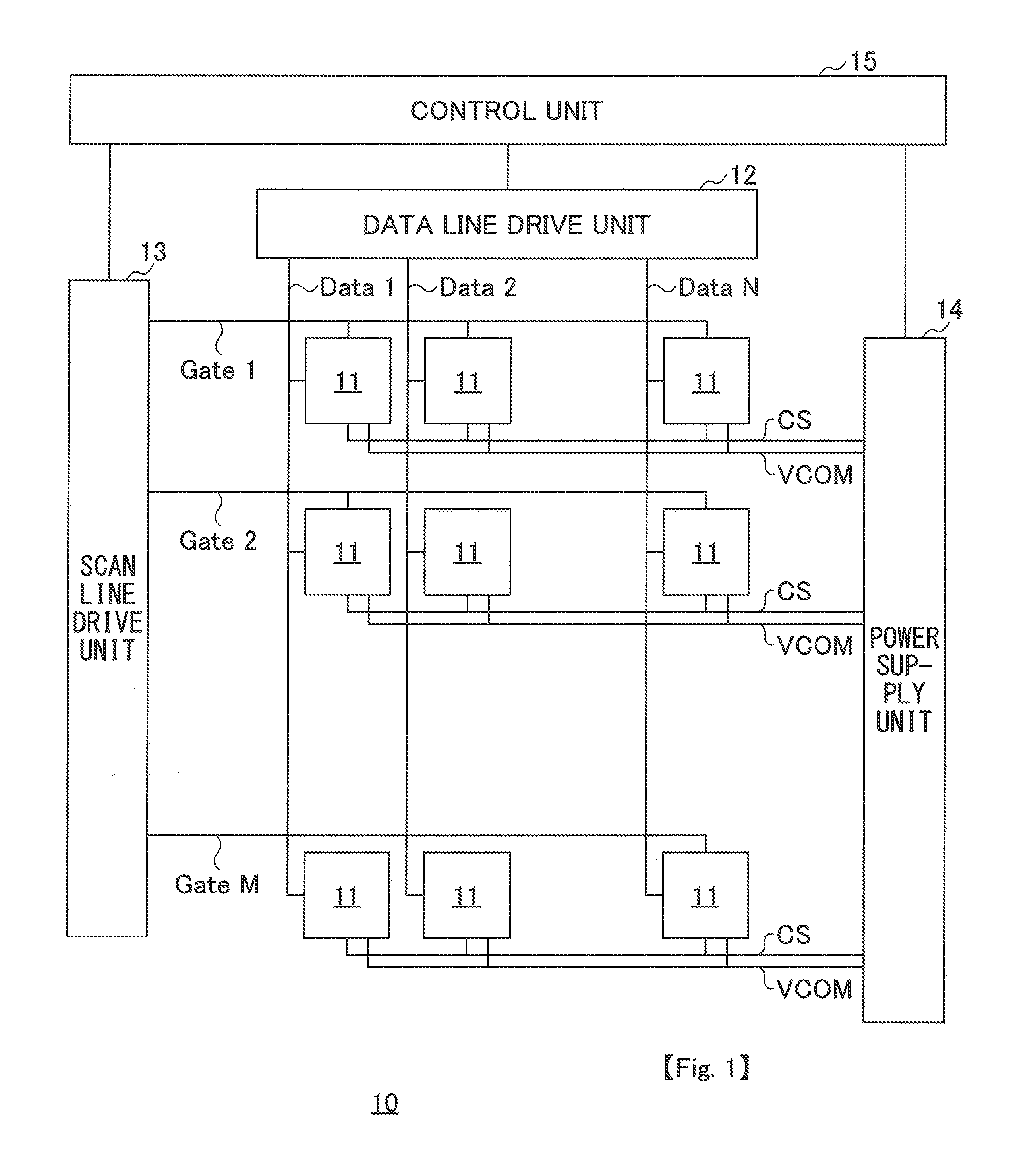

An electronic paper display (EPD) (10) and display method performed by an electronic paper display (10). An electronic paper display (10) comprises a plurality of pixels (11), a data line drive unit (12), a scan line drive unit (13), and a power supply unit (14). A pixel (11) includes a data hold unit (22) and a micro element (23), wherein when a scan line is activated. The micro element (23) includes a pixel electrode (24), a common electrode (25), and an electrophoresis element (26) intervening between the pixel electrode (24) and the common electrode (25). According to a voltage supplied to the micro element (23), charged particles included in the electrophoresis element (26) move toward the pixel electrode (24) or the common electrode (25), to thereby change an appearance of a pixel (11). The power supply unit (14) supplies a first constant voltage to the common electrode (25) in a predetermined number of sub-frames of the frame period, while it supplies a second constant voltage to the common electrode (25) in remaining sub-frames, the second constant voltage is different from the first constant voltage.[French]
L'invention concerne un affichage de papier électronique (EPD) (10) et un procédé d'affichage mis en œuvre par un affichage de papier électronique (10). Un affichage de papier électronique (10) comprend une pluralité de pixels (11), une unité d'attaque de ligne de données (12), une unité d'attaque de ligne de balayage (13) et une unité d'alimentation électrique (14). Un pixel (11) comprend une unité de maintien de données (22) et un micro-élément (23), lorsqu'une ligne de balayage est activée. Le micro-élément (23) comprend une électrode de pixel (24), une électrode commune (25) et un élément d'électrophorèse (26) intervenant entre l'électrode de pixel (24) et l'électrode commune (25). En fonction d'une tension fournie au micro-élément (23), des particules chargées incluses dans l'élément d'électrophorèse (26) se déplacent vers l'électrode de pixel (24) ou l'électrode commune (25), pour ainsi modifier l'aspect d'un pixel (11). L'unité d'alimentation électrique (14) fournit une première tension constante à l'électrode commune (25) dans un nombre prédéterminé de sous-trames de la période de trame, tandis qu'elle fournit une seconde tension constante à l'électrode commune (25) dans les sous-trames restantes, la seconde tension constante est différente de la première tension constante.
