WO2024197327 - KONTROLLVERFAHREN FÜR DIE REGELUNG DER ÖFFNUNGSDAUER EINES ABLAUFVENTILS EINES FLÜSSIGKEITSBEHÄLTERS IN EINEM ANODENABGASABSCHNITT EINES BRENNSTOFFZELLENSYSTEMS
National phase entry is expected:
Publication Number
WO/2024/197327
Publication Date
03.10.2024
International Application No.
PCT/AT2024/060108
International Filing Date
26.03.2024
Title **
[German]
KONTROLLVERFAHREN FÜR DIE REGELUNG DER ÖFFNUNGSDAUER EINES ABLAUFVENTILS EINES FLÜSSIGKEITSBEHÄLTERS IN EINEM ANODENABGASABSCHNITT EINES BRENNSTOFFZELLENSYSTEMS
[English]
INSPECTION METHOD FOR CONTROLLING THE OPENING DURATION OF AN OUTLET VALVE OF A LIQUID CONTAINER IN AN ANODE EXHAUST SECTION OF A FUEL CELL SYSTEM
[French]
PROCÉDÉ DE COMMANDE POUR RÉGULER LA DURÉE D'OUVERTURE D'UNE SOUPAPE D'ÉVACUATION D'UN RÉCIPIENT DE LIQUIDE DANS UNE SECTION D'ÉCHAPPEMENT D'ANODE D'UN SYSTÈME DE PILE À COMBUSTIBLE
Applicants **
AVL LIST GMBH
Hans-List-Platz 1
8020 Graz, AT
Inventors
WEINGRILL, Katharina
Stallhofen 66
8152 Stallhofen, AT
WEINGRILL, David
Stallhofen 66
8152 Stallhofen, AT
Priority Data
A50223/2023
27.03.2023
AT
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 989 | |
| EPO | Filing, Examination | 4639 | |
| Japan | Filing | 535 | |
| South Korea | Filing | 576 | |
| USA | Filing, Examination | 3235 |
Total: 9974 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die vorliegende Erfindung betrifft ein Kontrollverfahren für eine Kontrolle einer Öffnungsdauer (OD) eines Ablaufventils (142) eines Flüssigkeitsbehälters (140) in einem Anodenabgasabschnitt (124) eines Brennstoffzellensystems (100), wobei die folgenden Schritte vorgesehen sind: - Öffnen des Ablaufventils (142) zum Ablassen von Flüssigkeit (F) aus dem Flüssigkeitsbehälter (140), - Erfassen des Anodendrucks (AP) im Anodenabgasabschnitt (124) zum Zeitpunkt des Öffnens des Ablaufventils (142), - Setzen eines Anodendruck-Referenzwertes (APR) auf Basis des erfassten Anodendrucks (AP), - Weiteres Überwachen des Anodendrucks (AP) während der Öffnungsdauer (OD) des Ablaufventils (142), - Bestimmen einer Anodendruck-Abweichung (APA) des überwachten Anodendrucks (AP) vom gesetzten Anodendruck-Referenzwert (APR), - Schließen des Ablaufventils (142) wenn die bestimmte Anodendruck-Abweichung (APA) einen Abweichungsgrenzwert (AG) überschreitet.[English]

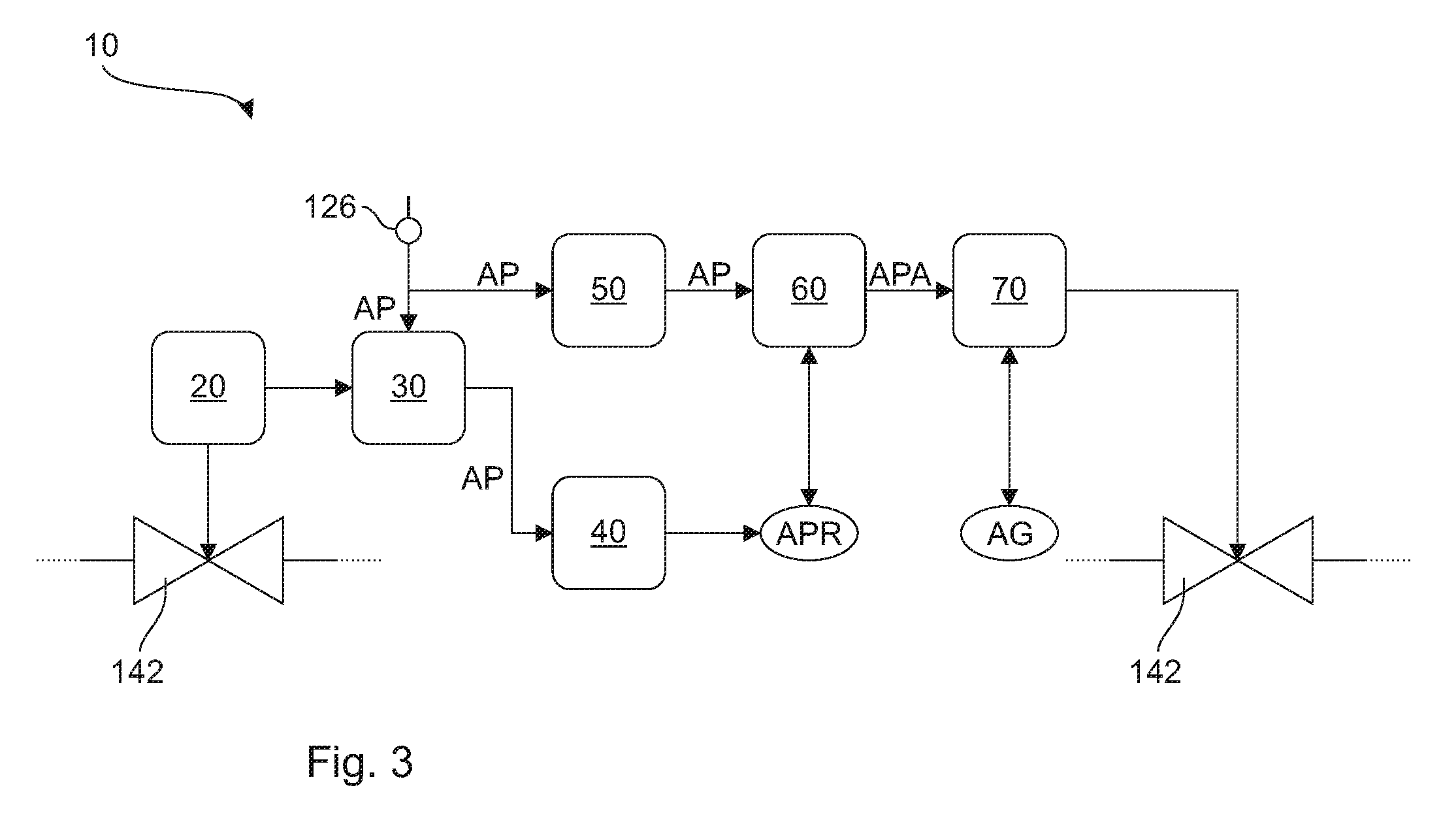

The invention relates to an inspection method for inspecting the opening duration (OD) of an outlet valve (142) of a liquid container (140) in an anode exhaust gas section (124) of a fuel cell system (100), having the following steps: - opening the outlet valve (142) in order to discharge liquid (F) out of the liquid container (140), - detecting the anode pressure (AP) in the anode exhaust gas section (124) at the point in time at which the outlet valve (142) is opened, - setting an anode pressure reference value (APR) on the basis of the detected anode pressure (AP), - further monitoring the anode pressure (AP) during the opening duration (OD) of the outlet valve (142), - determining an anode pressure deviation (APA) of the monitored anode pressure (AP) from the set anode pressure reference value (APR), and - closing the outlet valve (142) if the determined anode pressure deviation (APA) exceeds a deviation threshold (AG).[French]
La présente invention concerne un procédé de contrôle pour un contrôle d'une durée d'ouverture (OD) d'une soupape d'évacuation (142) d'un réservoir de liquide (140) dans une section d'échappement d'anode (124) d'un système de pile à combustible (100), les étapes suivantes étant prévues : ouvrir la soupape d'évacuation (142) pour évacuer le liquide (F) du réservoir de liquide (140), détecter la pression d'anode (AP) dans la section d'échappement d'anode (124) au moment de l'ouverture de la soupape d'évacuation (142), régler une valeur de référence de pression d'anode (APR) sur la base de la pression d'anode (AP) détectée, surveiller ultérieurement la pression d'anode (AP) pendant la durée d'ouverture (OD) de la soupape d'évacuation (142), déterminer un écart de pression d'anode (APA) de la pression d'anode (AP) surveillée à par rapport à la valeur de référence de pression d'anode (APR) réglée, et fermer la soupape d'évacuation (142) lorsque l'écart de pression d'anode (APA) déterminé dépasse une valeur limite d'écart (AG).
