WO2024251434 - ELEKTROMECHANISCHE BREMSE
National phase entry:
Publication Number
WO/2024/251434
Publication Date
12.12.2024
International Application No.
PCT/EP2024/061712
International Filing Date
29.04.2024
Title **
[German]
ELEKTROMECHANISCHE BREMSE
[English]
ELECTROMECHANICAL BRAKE
[French]
FREIN ÉLECTROMÉCANIQUE
Applicants **
ROBERT BOSCH GMBH
Inventors
LUTZ, Bernd
GIERINGER, Nicolas
ZIMMERMANN, Felix
RENNIE, Mark
MOENCH, Jochen
WINKLER, Martin
GEUBEL, Paul
BOEHM, Mark
NAVRUZ, Yakup
KRATZER, Dietmar
GARDT, Andrej
Priority Data
102023205255.5
06.06.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1938 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2062 | |
| South Korea | Filing, Examination, Granting | 1883 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,749
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Die Erfindung betrifft eine elektromechanische Bremse (10) zum Bremsen eines Kraftfahrzeugs. Die elektromechanische Bremse (10) umfasst einen Elektromotor (14) mit einer Welle (22), über welchen, zum Verstellen eines Bremsstellers (30), eine Getriebeeinheit (26) antreibbar ist. Die Getriebeeinheit (26) umfasst ein Schnecken-Schraubradgetriebe (38) mit einer Schnecke (42) und einem Kunststoffschraubrad (46), wobei die Schnecke (42) an der Welle (22) des Elektromotors (14) angeordnet ist, und wobei eine Schneckenachse (50) und eine Achse (54) des Kunststoffschraubrads (46) eine zueinander unterschiedliche Ausrichtung aufweisen.[English]

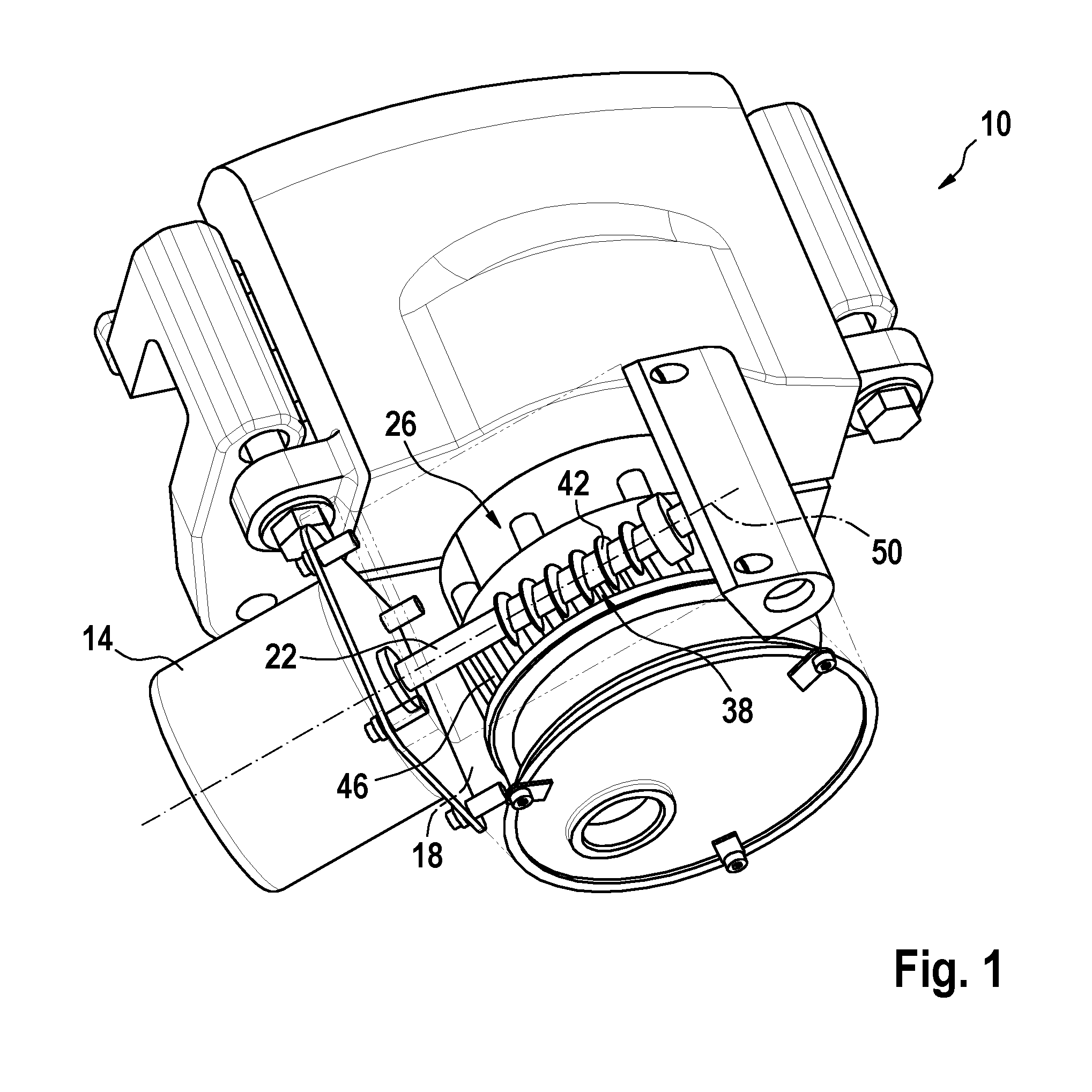

The invention relates to an electromechanical brake (10) for braking a motor vehicle. The electromechanical brake (10) comprises an electric motor (14) having a shaft (22) via which a transmission unit (26) can be driven for the purposes of adjusting a brake actuator (30). The transmission unit (26) comprises a worm and helical gear transmission (38) having a worm (42) and having a plastics helical gear (46), wherein the worm (42) is arranged on the shaft (22) of the electric motor (14), and wherein a worm axis (50) and an axis (54) of the plastics helical gear (46) are oriented differently to one another.[French]
L'invention concerne un frein électromécanique (10) pour le freinage d'un véhicule automobile. Le frein électromécanique (10) comprend un moteur électrique (14) ayant un arbre (22) par l'intermédiaire duquel une unité de transmission (26) peut être entraînée à des fins de réglage d'un actionneur de frein (30). L'unité de transmission (26) comprend une vis sans fin et une transmission à engrenage hélicoïdal (38) ayant une vis sans fin (42) et ayant un engrenage hélicoïdal en plastique (46), la vis sans fin (42) étant disposée sur l'arbre (22) du moteur électrique (14), et un axe de vis sans fin (50) et un axe (54) de l'engrenage hélicoïdal en plastique (46) étant orientés différemment l'un de l'autre.
