WO2023224522 - FLEXIBLE PCB ADAPTED FOR CATHETER WITH PREFERRED DIRECTION OF BENDING
National phase entry is expected:
Publication Number
WO/2023/224522
Publication Date
23.11.2023
International Application No.
PCT/SE2023/000006
International Filing Date
12.05.2023
Title **
[English]
FLEXIBLE PCB ADAPTED FOR CATHETER WITH PREFERRED DIRECTION OF BENDING
[French]
CARTE DE CIRCUIT IMPRIMÉ FLEXIBLE CONÇUE POUR UN CATHÉTER AVEC UNE DIRECTION DE COURBURE PRÉFÉRÉE
Applicants **
CATHPRINT AB
Inventors
KÄLLBÄCK, Bengt
Priority Data
SE2230148-5
16.05.2022
SE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
SPRO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 9171 | |
| Japan | Filing, Examination, Granting | 1846 | |
| South Korea | Filing, Examination, Granting | 1472 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,109
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[English]

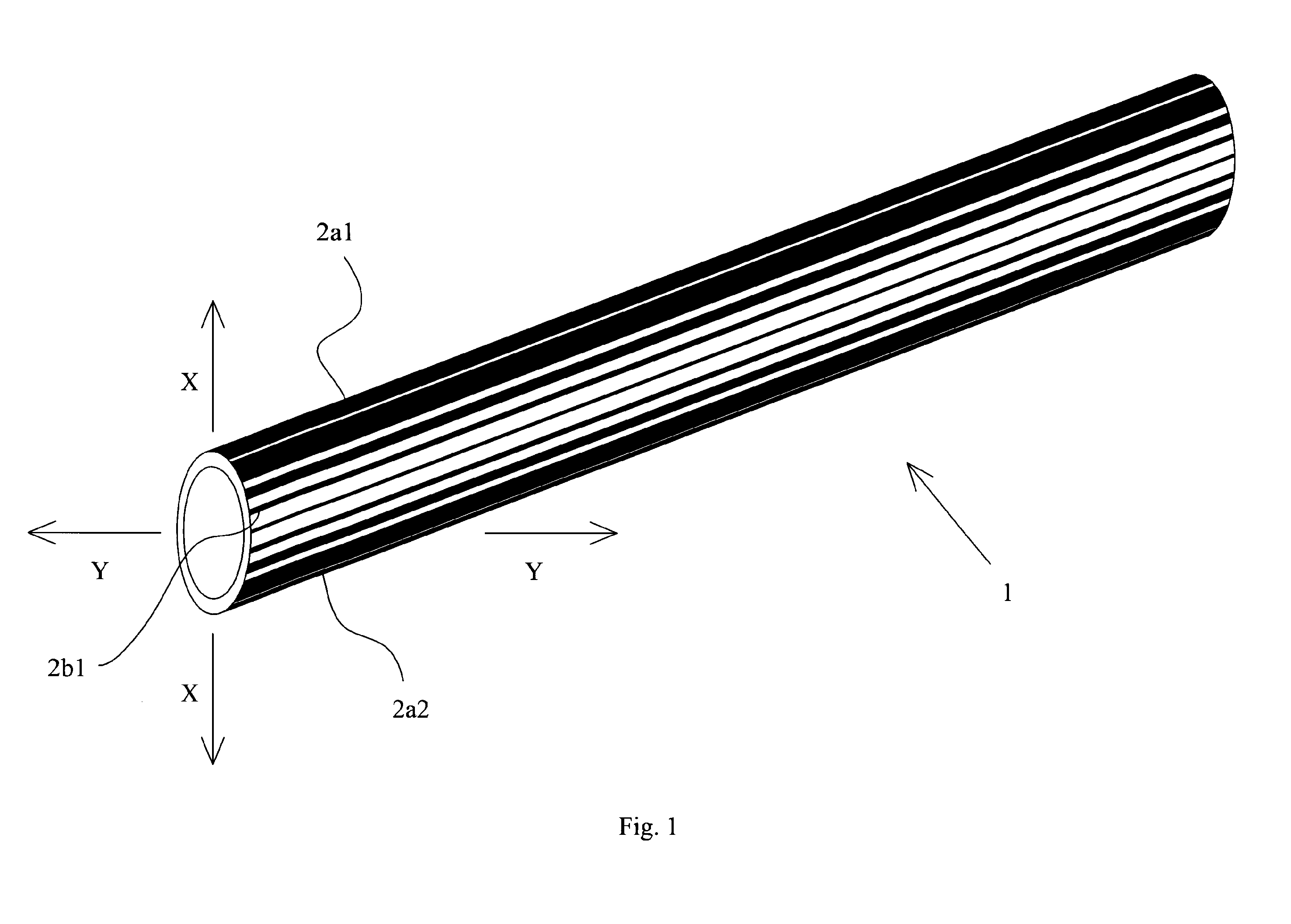

The invention relates to an elongated FPC (1) formed into a tubular shape, which comprises a set of conductors (s2al-2, 2bl-2) extending in the direction of the elongated FPC (1). The set of conductors (s2al-2, 2bl-2) is divided into four consecutive subsets of conductors (s2al-2, 2b 1 - 2). The total resistance to bending in the plane of the flat FPC (1) of the first and third subsets of conductors (2b 1-2) is different from the total resistance to bending in the plane of the flat FPC (1) of the second and fourth subsets of conductors (s2al-2). This gives a catheter comprising such an FPC rolled into a tubular shape an adaptation to a preferred bending direction. In an embodiment of the invention, at least one of the conductors (s2al-2, 2b 1-2) is meandering. The average meandering amplitude of the first and third subsets of conductors (2b 1-2) is different from average meandering amplitude of the second and fourth subsets of conductors (s2al-2). In a further embodiment of the invention, the total width of the first and third subsets of conductors (2b 1-2) is different from the total width of the second and fourth subsets of conductors (s2al-2).[French]
L'invention concerne une carte de circuit imprimé allongée (1) formée en une forme tubulaire, qui comprend un ensemble de conducteurs (s2al-2, 2bl-2) s'étendant dans la direction de la carte de circuit imprimé allongée (1). L'ensemble de conducteurs (s2al-2, 2bl-2) est divisé en quatre sous-ensembles consécutifs de conducteurs (s2al-2, 2b 1 - 2). La résistance totale à la flexion dans le plan de la carte de circuit imprimé plate (1) des premier et troisième sous-ensembles de conducteurs (2b 1-2) est différente de la résistance totale à la flexion dans le plan de la carte de circuit imprimé plate (1) des deuxième et quatrième sous-ensembles de conducteurs (s2al-2). Ceci permet d'obtenir un cathéter comprenant une telle carte de circuit imprimé enroulée en une forme tubulaire, et adaptée à une direction de flexion préférée. Dans un mode de réalisation de l'invention, au moins un des conducteurs (s2al-2, 2b 1-2) est méandrique. L'amplitude de méandres moyenne des premier et troisième sous-ensembles de conducteurs (2b 1-2) est différente de l'amplitude de méandres moyenne des deuxième et quatrième sous-ensembles de conducteurs (s2al-2). Dans un autre mode de réalisation de l'invention, la largeur totale des premier et troisième sous-ensembles de conducteurs (2b 1-2) est différente de la largeur totale des deuxième et quatrième sous-ensembles de conducteurs (s2al-2).
