WO2026059465 - AERONAUTICAL VORTEX RECUPERATOR
National phase entry is expected:
Publication Number
WO/2026/059465
Publication Date
19.03.2026
International Application No.
PCT/RO2024/000019
International Filing Date
10.09.2024
Title **
[English]
AERONAUTICAL VORTEX RECUPERATOR
[French]
RÉCUPÉRATEUR DE VORTEX AÉRONAUTIQUE
Applicants **
DUMITRU, Ştefan
Inventors
DUMITRU, Ştefan
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Natural Person
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1807 | |
| EPO | Filing, Examination, Granting | 6201 | |
| Japan | Filing, Examination, Granting | 1752 | |
| South Korea | Filing, Examination, Granting | 1160 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
15,660
Contact Us
Abstract[English]

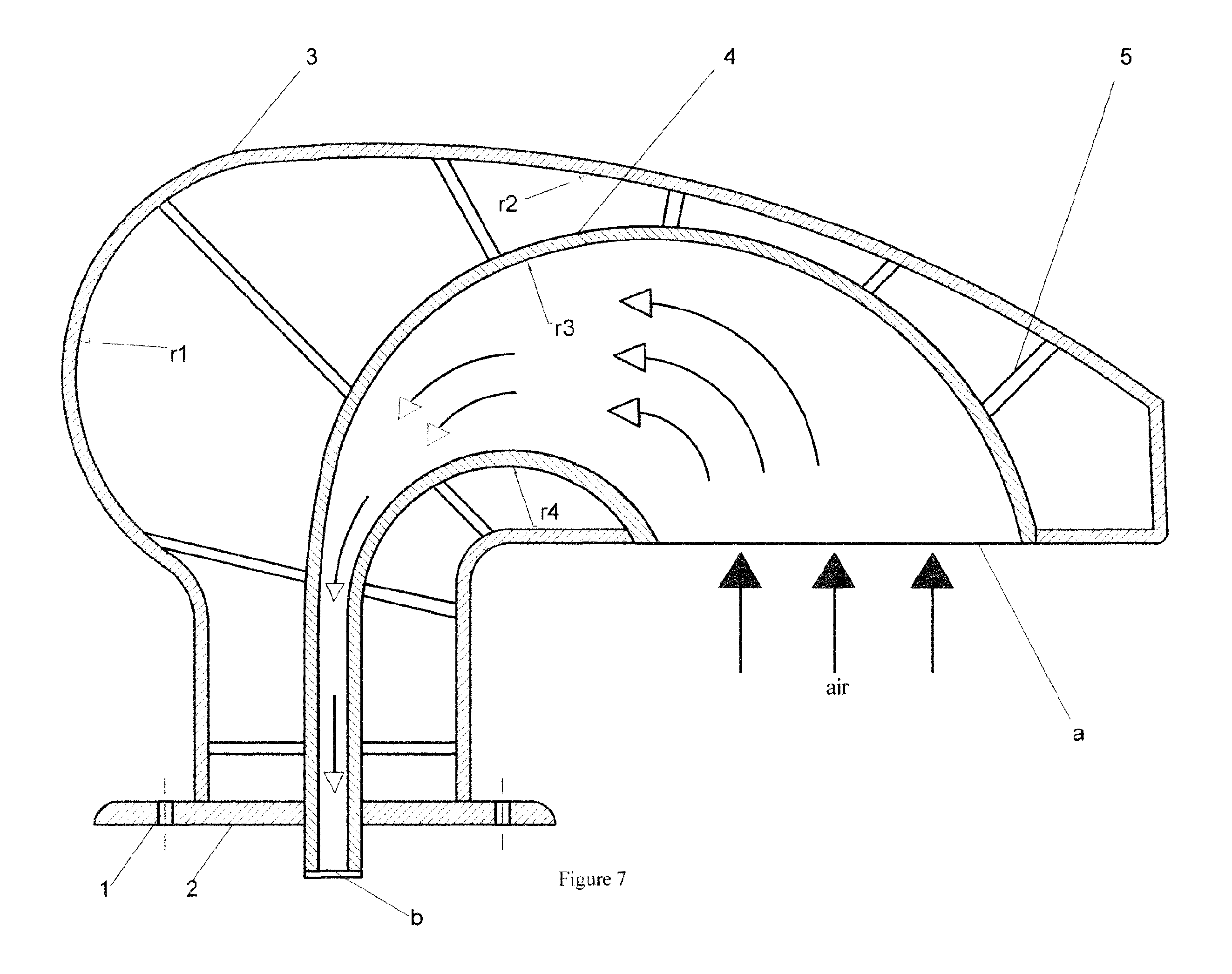

The invention refers to an aerodynamic construction attached to the tip of an aircraft's wing, used to recover redundant energy that can be used in the aircraft's consuming systems and discharged. The construction according to the invention is mounted on an aircraft (A) at wing tip, fastened with help of clamps (1) that fix a flange (2) to which is attached two casings (3 and 4) outer and funnel, between which some ribs (5) are fixed, the outer casing (3) having an aerodynamic shape, with two connecting radius (r1) and (r2), frontal and upper, and the funnel casing (4) having two radius (r3 and r4), upper and lower, with two inlet and outlet sections (a and b), the air from the outlet section (b) it is taken with the help of a collar (6) to an installation inside the wing of the aircraft (A) on which an air filter (7) with automatic drainage, an amplifier (8) and a pressure distributor (9) are mounted, from where the pressure is used as a source of energy for several consumer systems (C) of the aircraft (A) and for discharge (E) directed to the distributor (10) from where the pressure is successively or combined redistributed in several directions in the branched tubing (11), provided at the exit sections with flap (12).[French]
L'invention concerne une construction aérodynamique fixée à l'extrémité de l'aile d'un aéronef, utilisée pour récupérer de l'énergie redondante qui peut être utilisée dans les systèmes consommateurs de l'aéronef et déchargée. La construction selon l'invention est montée sur un aéronef (A) à l'extrémité de l'aile, immobilisée à l'aide de pinces (1) qui fixent une bride (2) sur laquelle sont attachés deux enveloppes (3 et 4) une extérieure et une en entonnoir, entre lesquelles sont fixées des nervures (5), l'enveloppe extérieure (3) ayant une forme aérodynamique, avec deux rayons de raccordement (r1 et r2), frontal et supérieur, et l'enveloppe en entonnoir (4) ayant deux rayons (r3 et r4), supérieur et inférieur, avec deux sections d'entrée et de sortie (a et b), l'air provenant de la section de sortie (b) est prélevé à l'aide d'un collier (6) sur une installation à l'intérieur de l'aile de l'aéronef (A) sur laquelle sont montés un filtre à air (7) à vidange automatique, un amplificateur (8) et un distributeur de pression (9), à partir duquel la pression est utilisée comme source d'énergie pour plusieurs systèmes consommateurs (C) de l'aéronef (A) et pour une évacuation (E) dirigée vers le distributeur (10) depuis lequel la pression est redistribuée successivement ou de manière combinée dans plusieurs directions dans la tubulure ramifiée (11) prévue au niveau des sections de sortie avec volet (12).
