WO2023091039 - VENTILATION OF TOILET CAVITY
National phase entry:
Publication Number
WO/2023/091039
Publication Date
25.05.2023
International Application No.
PCT/RO2022/000012
International Filing Date
16.11.2022
Title **
[English]
VENTILATION OF TOILET CAVITY
[French]
VENTILATION DE CAVITÉ DE TOILETTES
Applicants **
SAS, Ioan
Inventors
SAS, Ioan
Priority Data
a202100690
17.11.2021
RO
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Natural Person
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1882 | |
| EPO | Filing, Examination, Granting | 6197 | |
| Japan | Filing, Examination, Granting | 1815 | |
| South Korea | Filing, Examination, Granting | 1378 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
16,012
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[English]

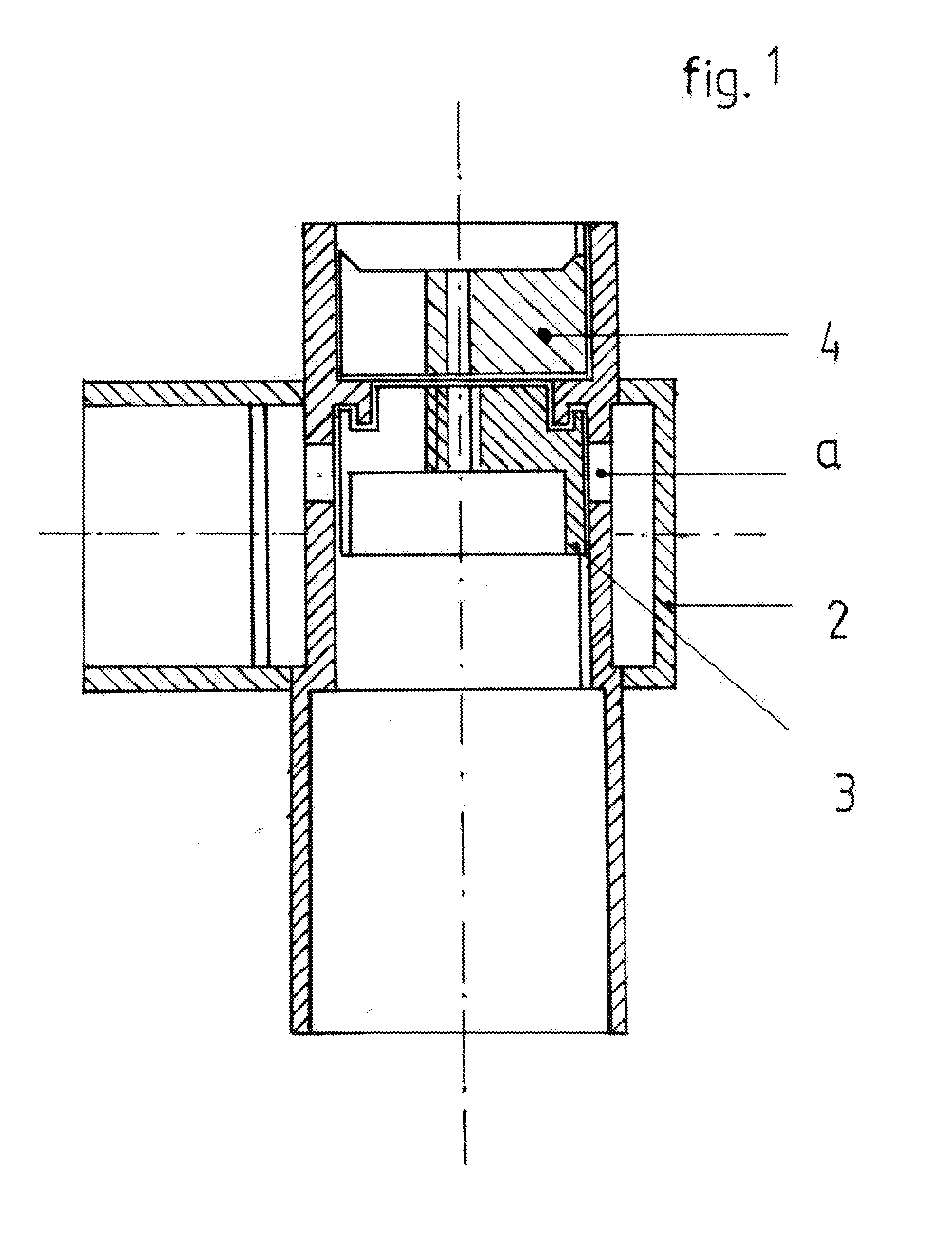

The invention refers to the ventilation system of the WC toilet cavity that can be used to ventilate the areas designed for individual toilets and bathrooms. According to the invention, the ventilation system consists of a foul air exhaustion tubing (22) using a fan (23) and a ventilation device (D) of the WC cavity, installed between the water tank (R) and the water drainage pipe or inserted into the water drainage pipe and which is made up of a cylindrical shaped main body (1) concentrically placed in a secondary body (2) inside the main body (1). A cylindrical, fixed guard (4) is mounted at its upper side under which there is a mobile shutter slide (3) connected by a threaded rod (6) and some nuts to a stopper (5) placed at the upper end of a floater (9). The median area of the main body (1), at its upper side, is provided with some radial windows (a) through which the foul air from the toilet is exhausted outside by the secondary body (2), while at the upper side of the air circuit a T-pipe (20) with an access cover (21) is provided for the periodical cleaning of the foul air circuit on the air evacuation circuit in the reverse direction when the fan (23) is operated.[French]
L'invention fait référence au système de ventilation de la cavité de toilettes WC qui peut être utilisé pour ventiler les zones conçues pour des toilettes individuelles et des salles de bains. Selon l'invention, le système de ventilation comprend un tube d'évacuation d'air vicié (22) à l'aide d'un ventilateur (23) et un dispositif de ventilation (D) de la cavité de WC, installé entre un réservoir d'eau (R) et un tuyau de drainage d'eau ou inséré dans le tuyau de drainage d'eau et qui est constitué d'un corps principal de forme cylindrique (1) placé de manière concentrique dans un corps secondaire (2) à l'intérieur du corps principal (1). Une protection fixe cylindrique (4) est montée sur son côté supérieur sous lequel se trouve un tiroir mobile (3) relié par une tige filetée (6) et certains écrous à un bouchon (5) placé à l'extrémité supérieure d'un flotteur (9). La zone médiane du corps principal (1), au niveau de son côté supérieur, est pourvue de certaines fenêtres radiales (a) à travers lesquelles l'air vicié provenant des toilettes est évacué vers l'extérieur par le corps secondaire (2), tandis qu'au niveau du côté supérieur du circuit d'air, un tuyau en T (20) avec un couvercle d'accès (21) est disposé pour le nettoyage périodique du circuit d'air vicié sur le circuit d'évacuation d'air dans la direction inverse lorsque le ventilateur (23) est actionné.
