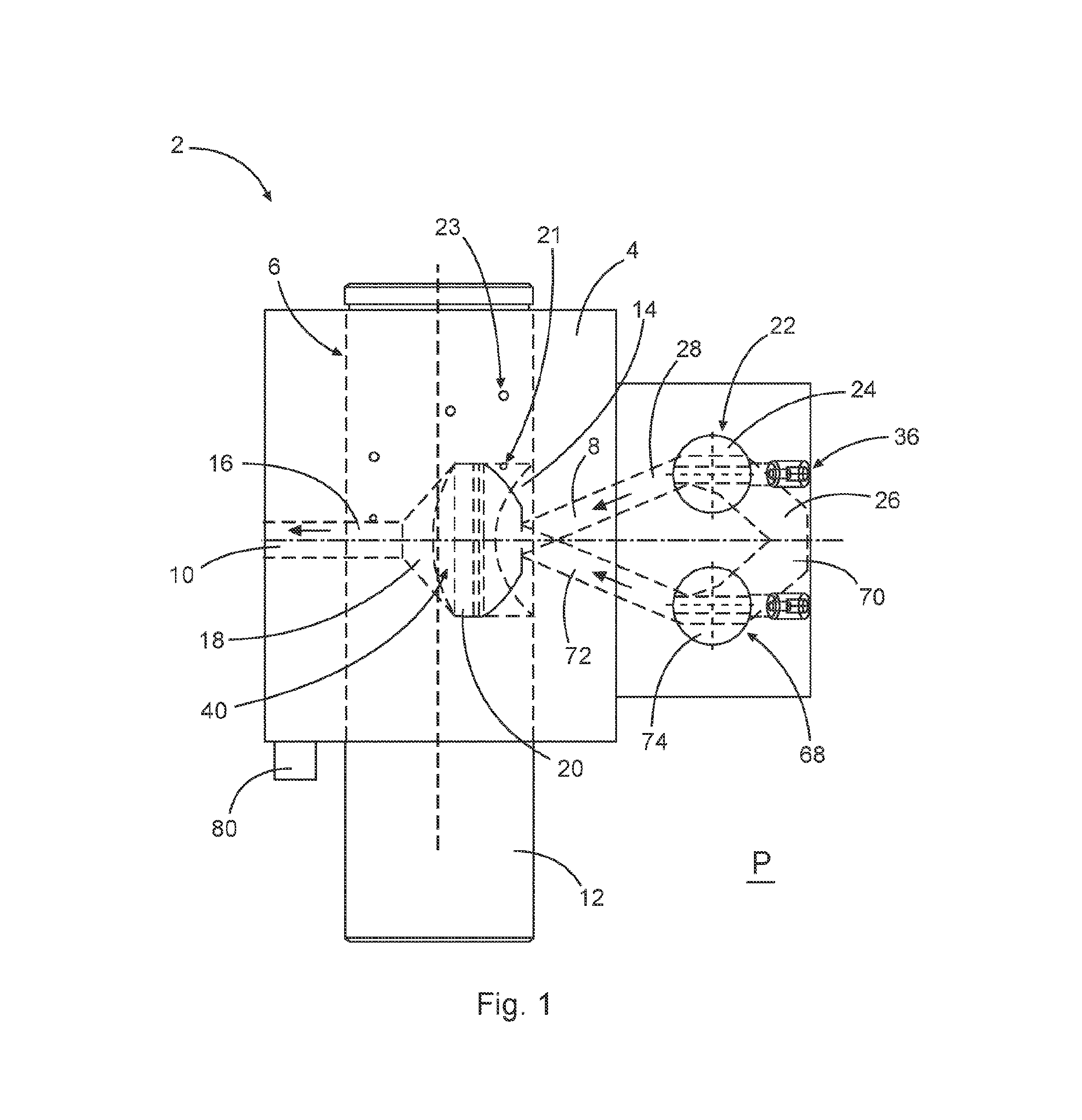

Abstract[English] Filtering device (2, 80) for filtering a fluid, in particular a liquefied plastic, comprising: - a screen carrier housing (4, 23) with a screen carrier (12, 2, 56) receptable for receiving a screen carrier (12, 2, 56), at least one fluid inlet channel (8) and at least one fluid outlet channel (10): - at least one screen carrier (12, 2, 56) which is accommodated within the screen carrier receptacle (6, 54) so as to be movable along a longitudinal axis and has at least one screen carrier inlet (14), at least one screen carrier outlet (16) and at least one cavity (18) for accommodating a filter element (20, 78), the cavity (18, 66) being connected in a fluid-conducting manner to the screen carrier inlet (14, 62) and the screen carrier outlet (16, 64), and the screen carrier (12, 2, 56) being movable from a screen change position into a filtering position : wherein the filtering device (2) has a valve piston receptacle (22, 28, 68) for receiving a valve piston (24, 74) with a fluid inlet channel (8, 26, 58, 70) and a fluid outlet channel (10, 28, 26, 60, 72), and a valve piston (24, 74) received within the valve piston receptacle (22, 28, 68) so as to be movable along a longitudinal axis and having a through channel (32, 76), and wherein the valve piston (24, 74) can be moved into a production position in which the through channel (32, 76) overlaps the fluid inlet channel (8, 26, 58, 70) and the fluid outlet channel (10, 28, 26, 60, 72) of the valve piston receptacle (22, 28, 68): wherein the valve piston (24, 74) is movable into a venting position region in which the fluid outlet channel (10, 28, 26, 60, 72) is connected to the through channel (32, 76) via a filling recess (34), and wherein the filling recess (34) in the venting position region releases a variable flow cross-section (46, 52) between the through-channel (8, 10, 26, 28, 32, 36, 38, 58, 60, 70, 72, 76) and the fluid outlet channel (10, 28, 26, 60, 72) as a function of a position of the valve piston (24, 74) relative to the valve piston receptacle (22, 28, 68): wherein the filling recess (34) and/or the backflushing recess (42) has a cross-section (46, 52) which changes in at least one direction, preferably in the direction of the longitudinal axis of the valve piston (24, 74).[French] Dispositif de filtration (2, 80) pour filtrer un fluide, en particulier une matière plastique liquéfiée, comprenant : un boîtier de porte-filtre (4, 23) doté d'un élément de réception de porte-filtre (12, 2, 56) destiné à recevoir un porte-filtre (12, 2, 56), au moins un canal d'entrée de fluide (8) et au moins un canal de sortie de fluide (10); au moins un porte-filtre (12, 2, 56) qui est logé à l'intérieur de l'élément de réception (6, 54) de porte-filtre de manière à être mobile le long d'un axe longitudinal et présente au moins une entrée (14) de porte-filtre, au moins une sortie (16) de porte-filtre et au moins une cavité (18) pour recevoir un élément filtrant (20, 78), la cavité (18, 66) étant reliée de manière conductrice des fluides à l'entrée (14, 62) de porte-filtre et à la sortie (16, 64) de porte-filtre, et le porte-filtre (12, 2, 56) pouvant passer d'une position de changement de filtre à une position de filtration. Le dispositif de filtration (2) comprend un logement (22, 28, 68) de piston de vanne destiné à recevoir un piston de vanne (24, 74) présentant un canal d'entrée de fluide (8, 26, 58, 70) et un canal de sortie de fluide (10, 28, 26, 60, 72), et un piston de vanne (24, 74) qui est logé à l'intérieur du logement (22, 28, 68) de piston de vanne de manière à pouvoir se déplacer le long d'un axe longitudinal et présente un canal traversant (32, 76), le piston de vanne (24, 74) pouvant se déplacer dans une position de production dans laquelle le canal traversant (32, 76) chevauche le canal d'entrée de fluide (8, 26, 58, 70) et le canal de sortie de fluide (10, 28, 26, 60, 72) du logement (22, 28, 68) de piston de vanne, le piston de vanne (24, 74) pouvant se déplacer dans une région de position de purge d'air dans laquelle le canal de sortie de fluide (10, 28, 26, 60, 72) est relié au canal traversant (32, 76) par l'intermédiaire d'un évidement de remplissage (34), et l'évidement de remplissage (34) dans la région de position de purge d'air libérant une section transversale de passage de flux variable (46, 52) entre le canal traversant (8, 10, 26, 28, 32, 36, 38, 58, 60, 70, 72, 76) et le canal de sortie de fluide (10, 28, 26, 60, 72) en fonction de la position du piston de vanne (24, 74) par rapport au logement (22, 28, 68) de piston de vanne, l'évidement de remplissage (34) et/ou l'évidement de rétrolavage (42) présentant une section transversale (46, 52) qui varie dans au moins une direction, de préférence dans la direction de l'axe longitudinal du piston de vanne (24, 74).
