WO2025238596 - ROTATING GROUP FOR A VARIABLE DISPLACEMENT HYDROSTATIC AXIAL PISTON UNIT
National phase entry is expected:
Publication Number
WO/2025/238596
Publication Date
20.11.2025
International Application No.
PCT/IB2025/055091
International Filing Date
15.05.2025
Title **
[English]
ROTATING GROUP FOR A VARIABLE DISPLACEMENT HYDROSTATIC AXIAL PISTON UNIT
[French]
GROUPE ROTATIF POUR UNITÉ DE PISTON AXIAL HYDROSTATIQUE À CYLINDRÉE VARIABLE
Applicants **
DANFOSS POWER SOLUTIONS INC.
Inventors
TVARUZEK, Jaromir
CRESWICK, Matthew
ROMEY, Michael
Priority Data
102024113748.7
16.05.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2024 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2155 | |
| South Korea | Filing, Examination, Granting | 2071 | |
| USA | Filing, Examination, Granting | 5940 |
Total:
20,316
Contact Us
Abstract[English]

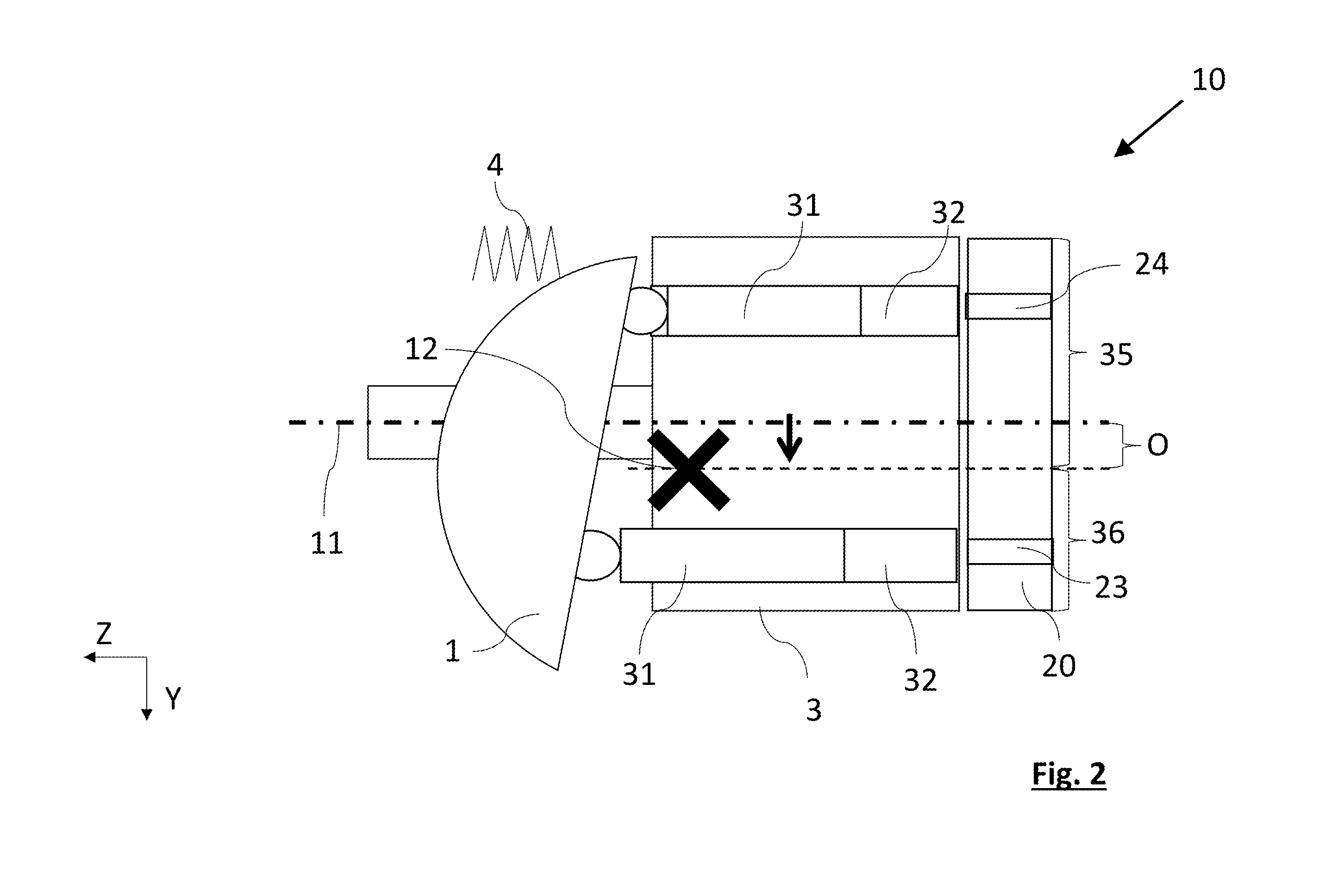

The invention relates to a rotating group of an open circuit variable displacement hydrostatic axial piston unit of the swashplate design. The rotating group has a cylinder block rotatable around a rotating axis and a swashplate tiltable around a swashplate tilt axis. The swashplate tilt axis is perpendicular to the rotating axis. In the cylinder block a plurality of working pistons is arranged reciprocally moveable in cylinder bores oriented basically parallel to the rotating axis. A deflection force of a bias device acting on the swashplate generates a swivel-out moment on the swashplate swiveling the swashplate out of the neutral position. A restoring force created by the reciprocating working pistons on the swashplate generates a swivel-back moment on the swashplate counteracting the swivel-out moment due to an axial offset between the swashplate tilt axis and the rotating axis.[French]
L'invention concerne un groupe rotatif d'une unité de piston axial hydrostatique à cylindrée variable en circuit ouvert, qui appartient à la conception d'un plateau incliné. Le groupe rotatif comporte un bloc moteur pouvant tourner autour d'un axe de rotation et un plateau incliné inclinable autour d'un axe d'inclinaison de plateau incliné. L'axe d'inclinaison du plateau incliné est perpendiculaire à l'axe de rotation. Dans le bloc moteur, une pluralité de pistons de travail sont agencés mobiles en va-et-vient dans des alésages de cylindre orientés essentiellement parallèlement à l'axe de rotation. Une force de déviation d'un dispositif de sollicitation agissant sur le plateau incliné génère un mouvement de pivotement vers l'extérieur sur le plateau incliné, ce qui fait pivoter le plateau incliné, qui sort alors de la position neutre. Une force de rappel créée par les pistons de travail alternatifs sur le plateau incliné génère un mouvement de pivotement de retour sur le plateau incliné, ce qui compense le mouvement de pivotement vers l'extérieur dû à un décalage axial entre l'axe d'inclinaison du plateau incliné et l'axe de rotation.
