WO2026052887 - UNDERWATER ACOUSTIC PROJECTOR
National phase entry is expected:
Publication Number
WO/2026/052887
Publication Date
12.03.2026
International Application No.
PCT/ES2025/070422
International Filing Date
09.07.2025
Title **
[English]
UNDERWATER ACOUSTIC PROJECTOR
[Spanish]
PROYECTOR ACÚSTICO SUBMARINO
[French]
PROJECTEUR ACOUSTIQUE SOUS-MARIN
Applicants **
UNIVERSIDAD DE ALICANTE
Inventors
MARTÍNEZ IRANZO, José
RAMIS SORIANO, Jaime
CARBAJO SAN MARTÍN, Jesús
POVEDA MARTÍNEZ, Pedro
MARTÍNEZ PÍA, Carla María
Priority Data
P202430699
04.09.2024
ES
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
SPTO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1956 | |
| EPO | Filing, Examination, Granting | 9157 | |
| Japan | Filing, Examination, Granting | 1998 | |
| South Korea | Filing, Examination, Granting | 1804 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,655
Contact Us
Abstract[English]

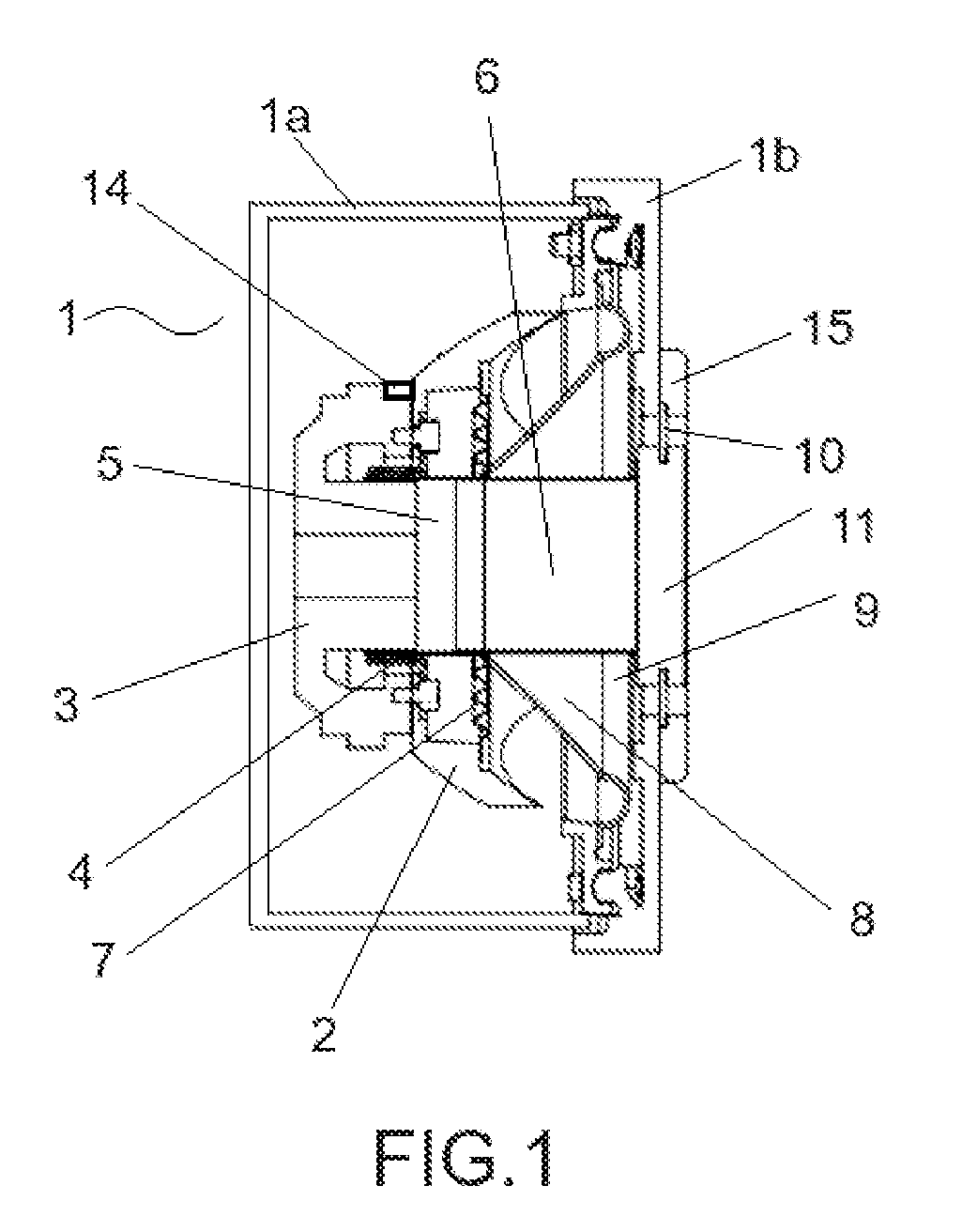

The present invention relates to an acoustic projector intended to operate at moderate depths of up to 3 m without the need for subsequent compensation and efficiently reproduce signals below 100 Hz. The acoustic projector consists of a sealed container comprising at least one speaker, said speaker being characterised in that it is based on a magnetic motor with a permanent magnet, a moving coil and a cylindrical coil holder; a diaphragm that radiates the sound though the water and is connected to a flat rubber suspension attached to the cover of the container by means of a support; and an exciter cylinder secured at one end to the coil holder and at the other end to the diaphragm. The coil holder is in contact with a membrane, which can be secured by suspensions.[Spanish]
Proyector acústico para operar a profundidades moderadas de hasta 3 m sin requerir compensación posterior y lograr reproducir señales por debajo de los 100 Hz de forma eficiente, que está constituido por un recinto hermético que comprende al menos un altavoz, y donde el altavoz tiene la particularidad de estar basado en un motor magnético con un imán permanente, una bobina móvil y un soporte de la bobina cilíndrico; un diafragma que es el encargado de radiar el sonido en el agua, y que está unido a una suspensión de caucho plana que se une a la tapa del recinto mediante un apoyo; un cilindro excitador sujeto por un extremo al soporte de la bobina y, por el otro extremo al diafragma; y donde el soporte de la bobina está en contacto con una membrana, la cual queda sujeta por unas suspensiones.[French]
L'invention concerne un projecteur acoustique conçu pour fonctionner à des profondeurs modérées allant jusqu'à 3m sans nécessiter de compensation ultérieure et permettre de reproduire des signaux au-dessous des 100 Hz de manière efficace, qui est constitué d'une enceinte hermétique comprenant au moins un porte-voix, et le porte-voix présentant la particularité d'être basé sur un moteur magnétique avec un aimant permanent, une bobine mobile et un support de la bobine cylindrique ; un diaphragme qui est chargé de rayonner le son dans l'eau, et qui est relié à une suspension en caoutchouc plane qui est reliée au couvercle de l'enceinte au moyen d'un appui ; un cylindre excitateur fixé par une extérmité au support de la bobine et, à l'autre extrémité au diaphragme ; le support de la bobine étant en contact avec une membrane, laquelle est maintenue par des suspensions.
