WO2026131637 - FILTERKOPF UND EINE FILTERVORRICHTUNG
National phase entry is expected:
Publication Number
WO/2026/131637
Publication Date
25.06.2026
International Application No.
PCT/EP2025/087097
International Filing Date
15.12.2025
Title **
[German]
FILTERKOPF UND EINE FILTERVORRICHTUNG
[English]
FILTER HEAD AND FILTER DEVICE
[French]
TÊTE DE FILTRE ET DISPOSITIF DE FILTRATION
Applicants **
GROHE AG
Inventors
BÖHMEL, Philipp
OTA, Noritoshi
QUERNDT, Kevin
Priority Data
102024138050.0
16.12.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2196 | |
| EPO | Filing, Examination, Granting | 8854 | |
| Japan | Filing, Examination, Granting | 2122 | |
| South Korea | Filing, Examination, Granting | 2004 | |
| USA | Filing, Examination, Granting | 11340 |
Total:
26,516
Contact Us
Abstract[German]
Filterkopf (1), zumindest umfassend ein Gehäuseteil (2) mit o einer ersten Anschlussgeometrie (3) zum Anschluss an eine Filterkartusche (4); einem ersten Anschluss (5) für eine Flüssigkeit; sowie einem zweiten Anschluss (6) für die Flüssigkeit; ein mit dem Gehäuseteil (2) verbundenes Verbindungsteil (7), eine Ventileinrichtung (8) mit einer Ventilhülse (9), die gegenüber dem Gehäuseteil (2) und dem Verbindungsteil (7) entlang einer axialen Richtung (10) bewegbar ist und zumindest mit dem Gehäuseteil (2) und dem Verbindungsteil (7) schaltbare Dichtflächen (11, 12, 13, 14, 15, 16) ausbildet; sowie einem in der Ventilhülse (9) angeordneten und gegenüber der Ventilhülse (9) entlang der axialen Richtung (10) bewegbaren Ventilstift (17); wobei die Ventilhülse (9) zumindest eine erste obere Dichtfläche (11), die mit dem Gehäuseteil (2) schaltbar zusammenwirkt, sowie eine zweite obere Dichtfläche 20 (12), die mit dem Verbindungsteil (7) schaltbar zusammenwirkt aufweist; wobei der Ventilstift (17) eine dritte Dichtfläche (13) aufweist, die mit der Ventilhülse (9) zusammenwirkt.[English]

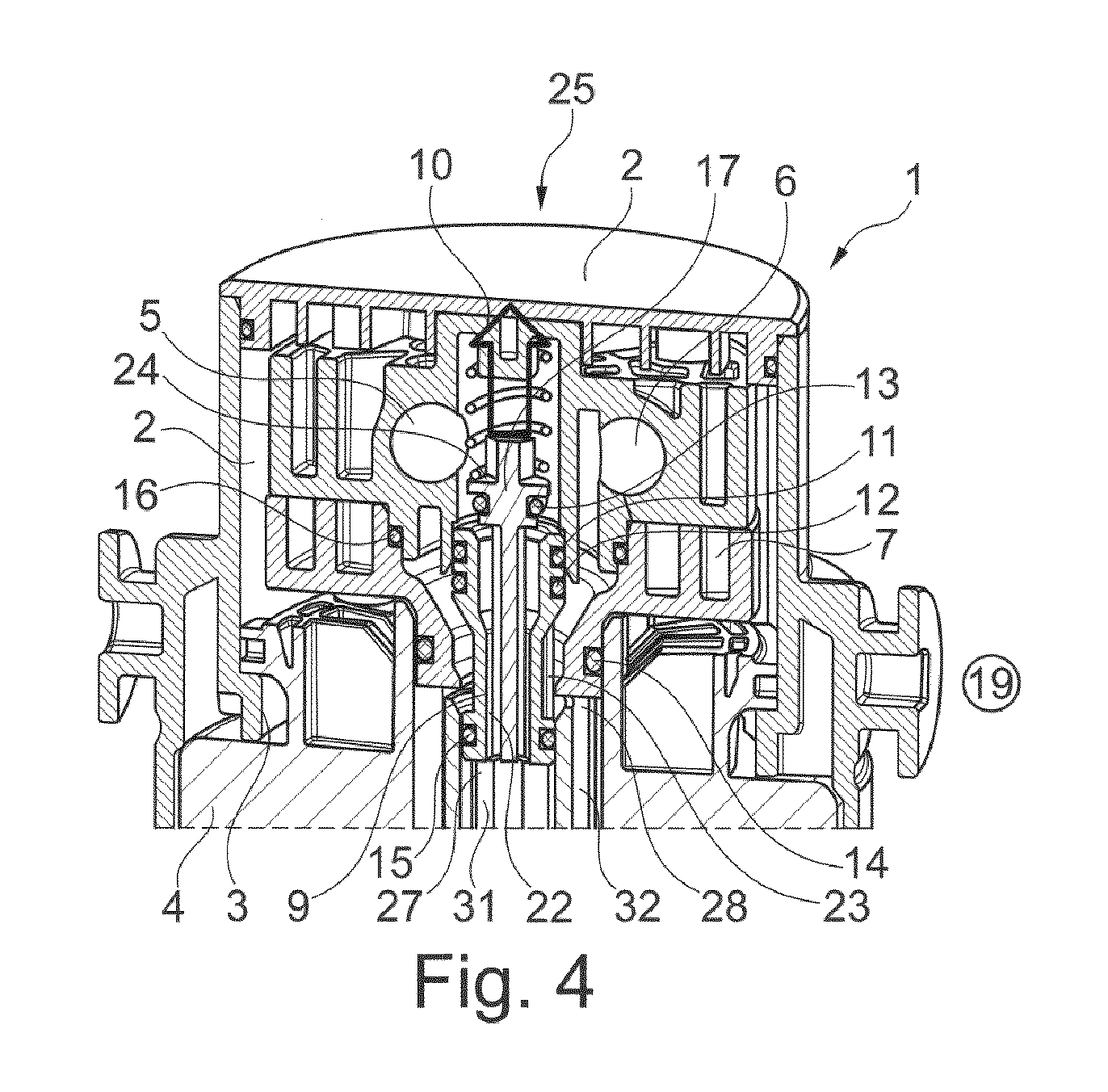

The invention relates to a filter head (1) at least comprising: a housing part (2), which has a first connection geometry (3) for connection to a filter cartridge (4), a first port (5) for a liquid, and a second port (6) for the liquid; a connecting part (7) connected to the housing part (2); a valve device (8) having a valve sleeve (9), which can be moved relative to the housing part (2) and the connecting part (7) along an axial direction (10) and which forms switchable sealing surfaces (11, 12, 13, 14, 15, 16) at least together with the housing part (2) and the connecting part (7), and having a valve pin (17), which is arranged in the valve sleeve (9) and can be moved relative to the valve sleeve (9) along the axial direction (10); wherein the valve sleeve (9) has at least a first upper sealing surface (11), which switchably interacts with the housing part (2), and a second upper sealing surface (12), which switchably interacts with the connecting part (7), and wherein the valve pin (17) has a third sealing surface (13), which interacts with the valve sleeve (9).[French]
L'invention concerne une tête de filtre (1) comprenant au moins : une partie logement (2), qui présente une première géométrie de liaison (3) destinée à être reliée à une cartouche filtrante (4), un premier orifice (5) pour un liquide, et un second orifice (6) pour le liquide ; une partie de liaison (7) reliée à la partie logement (2) ; un dispositif de vanne (8) comprenant un manchon de vanne (9), qui peut être déplacé par rapport à la partie logement (2) et à la partie de liaison (7) le long d'une direction axiale (10) et qui forme des surfaces d'étanchéité commutables (11,12,13, 14, 15, 16) au moins conjointement avec la partie logement (2) et la partie de liaison (7), et comprenant une broche de vanne (17), qui est agencée dans le manchon de vanne (9) et peut être déplacée par rapport au manchon de vanne (9) le long de la direction axiale (10) ; le manchon de vanne (9) présentant au moins une première surface d'étanchéité supérieure (11), qui interagit de manière commutable avec la partie logement (2), et une seconde surface d'étanchéité supérieure (12), qui interagit de manière commutable avec la partie de liaison (7), et la broche de vanne (17) présentant une troisième surface d'étanchéité (13), qui interagit avec le manchon de vanne (9).
