WO2026109354 - PROJEKTIONSEINHEIT ZUM PROJIZIEREN EINES TESTMUSTERS, PRÜFVORRICHTUNG UND VERFAHREN ZUM PRÜFEN VON SCHÄRFEEIGENSCHAFTEN EINES OPTISCHEN PRÜFLINGS
National phase entry is expected:
Publication Number
WO/2026/109354
Publication Date
28.05.2026
International Application No.
PCT/EP2025/082581
International Filing Date
11.11.2025
Title **
[German]
PROJEKTIONSEINHEIT ZUM PROJIZIEREN EINES TESTMUSTERS, PRÜFVORRICHTUNG UND VERFAHREN ZUM PRÜFEN VON SCHÄRFEEIGENSCHAFTEN EINES OPTISCHEN PRÜFLINGS
[English]
PROJECTION UNIT FOR PROJECTING A TEST PATTERN, TEST DEVICE, AND METHOD FOR TESTING SHARPNESS CHARACTERISTICS OF AN OPTICAL TEST OBJECT
[French]
UNITÉ DE PROJECTION POUR PROJETER UN MOTIF DE TEST, DISPOSITIF DE TEST ET PROCÉDÉ DE TEST DE CARACTÉRISTIQUES DE NETTETÉ D'UN OBJET DE TEST OPTIQUE
Applicants **
ROBERT BOSCH GMBH
Inventors
LOEWENDORF, Steffen
FIESS, Reinhold
LINDAUER, Maria
SEGER, Ulrich
Priority Data
102024211223.2
22.11.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1887 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2001 | |
| South Korea | Filing, Examination, Granting | 1757 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,511
Contact Us
Abstract[German]
Die Erfindung betrifft eine Projektionseinheit (110) zum Projizieren eines Testmusters (140). Unter Verwendung des Testmusters (140) sind Schärfeeigenschaften eines optischen Prüflings (X) prüfbar. Die Projektionseinheit (110) umfasst ein diffraktives optisches Element, das ausgeformt ist, um ansprechend auf von einer oder mehreren Lichtquellen (120, 130) zugleich in die Projektionseinheit (110) eingekoppeltes, unterschiedliches Anregungslicht (125, 135) eine Mehrzahl von virtuellen Testobjekten (142, 143) als das Testmuster (140) zu erzeugen. Dabei sind unterschiedliche der Testobjekte (142, 143) aus Sicht des Prüflings (X) in unterschiedlichen Fokusebenen und in unterschiedlichen Raumwinkeln angeordnet.[English]

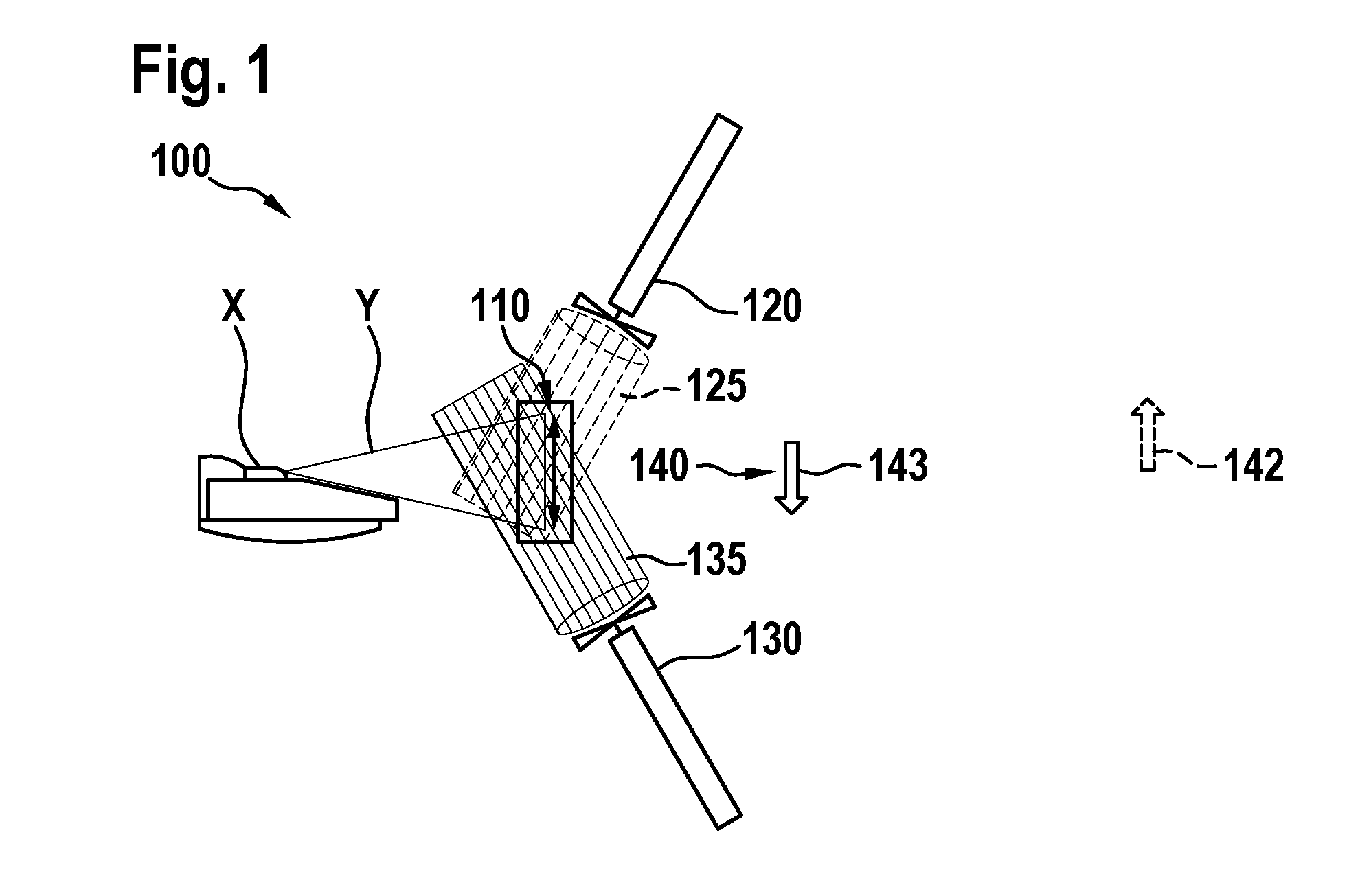

The invention relates to a projection unit (110) for projecting a test pattern (140). Sharpness characteristics of an optical test object (X) can be tested by using the test pattern (140). The projection unit (110) comprises a diffractive optical element, which is designed to produce a plurality of virtual test objects (142, 143) as the test pattern (140) in response to different excitation lights (125, 135) coupled into the projection unit (110) at the same time from one or more light sources (120, 130). In this case, different test objects (142, 143) are arranged in different focal planes and at different solid angles from the point of view of the test object (X).[French]
L'invention concerne une unité de projection (110) pour projeter un motif de test (140). Des caractéristiques de netteté d'un objet de test (X) optique peuvent être testées à l'aide du motif de test (140). L'unité de projection (110) comprend un élément optique diffractif, qui est conçu pour produire une pluralité d'objets de test virtuels (142, 143) en tant que motif de test (140) en réponse à différentes lumières d'excitation (125, 135) couplées dans l'unité de projection (110) en même temps à partir d'une ou de plusieurs sources de lumière (120, 130). Dans ce cas, différents objets de test (142, 143) sont situés dans différents plans focaux et à des angles solides différents du point de vue de l'objet de test (X).
