WO2026104149 - RAMAN-SPEKTROMETER
National phase entry is expected:
Publication Number
WO/2026/104149
Publication Date
21.05.2026
International Application No.
PCT/EP2025/080162
International Filing Date
20.10.2025
Title **
[German]
RAMAN-SPEKTROMETER
[English]
RAMAN SPECTROMETER
[French]
SPECTROMÈTRE RAMAN
Applicants **
ROBERT BOSCH GMBH
Inventors
URHAHN, Michael
STRATMANN, Alexander
GARAVELIS, Theodoros
SCHNEIDER, Jens
Priority Data
102024210984.3
15.11.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1911 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2030 | |
| South Korea | Filing, Examination, Granting | 1816 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,604
Contact Us
Abstract[German]
Raman-Spektrometer mit einer Hochleistungslaserdiode (16) zur Emission von Laserlicht (31), mit einer von einem Gas (22) durchströmbaren Messkammer (20), mit ersten Fokussiermitteln (18) zur Fokussierung des Laserlichts (31) in die Messkammer (20) und mit einem spektral auflösenden Detektor (70) und mit zweiten Fokussiermitteln (21) zur Abbildung von in der Messkammer (20) entstehendem Raman-Streulicht (34) in den spektral auflösenden Detektor (70), mit einem Temperatursensor (55) zur Messung der Temperatur der Hochleistungslaserdiode (16), mit einem aktiven elektrischen Temperierelement (50) zur Temperierung der Hochleistungslaserdiode (16), mit einer ersten Stromversorgung (131) zur Versorgung der Hochleistungslaserdiode (16) mit Strom, mit einer zweiten Stromversorgung (132) zur Versorgung des Temperierelements mit Strom und mit einer Überwachungseinheit (140) zur Überwachung der Temperatur der Hochleistungslaserdiode (16).[English]

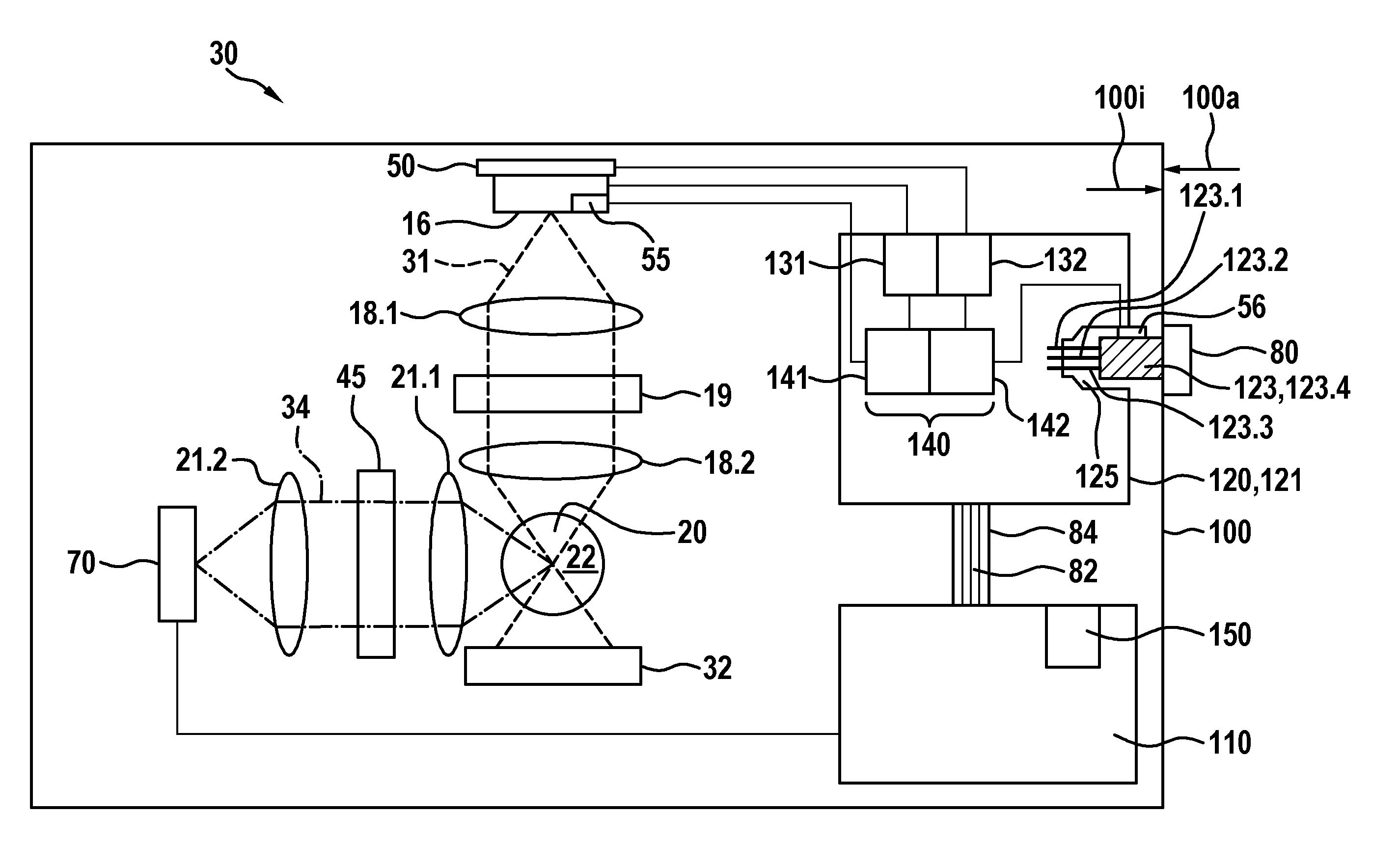

The invention relates to a Raman spectrometer having a high-power laser diode (16) for emitting laser light (31), a measuring chamber (20) through which a gas (22) can flow, first focusing means (18) for focusing the laser light (31) into the measuring chamber (20), a spectrally resolving detector (70), second focusing means (21) for imaging Raman scattered light (34) arising in the measuring chamber (20) into the spectrally resolving detector (70), a temperature sensor (55) for measuring the temperature of the high-power laser diode (16), an active electrical temperature-control element (50) for controlling the temperature of the high-power laser diode (16), a first power supply (131) for supplying power to the high-power laser diode (16), a second power supply (132) for supplying power to the temperature-control element, and a monitoring unit (140) for monitoring the temperature of the high-power laser diode (16).[French]
La présente invention concerne un spectromètre Raman comportant une diode laser de forte puissance (16) pour émettre une lumière laser (31), une chambre de mesure (20) à travers laquelle un gaz (22) peut s'écouler, un premier moyen de focalisation (18) pour focaliser la lumière laser (31) dans la chambre de mesure (20), un détecteur à résolution spectrale (70), un second moyen de focalisation (21) pour imager une lumière Raman diffusée (34) générée dans la chambre de mesure (20) vers le détecteur à résolution spectrale (70), un capteur de température (55) pour mesurer la température de la diode laser de forte puissance (16), un élément actif électrique de régulation de température (50) pour réguler la température de la diode laser de forte puissance (16), une première alimentation électrique (131) pour alimenter en énergie la diode laser de forte puissance (16), une seconde alimentation électrique (132) pour alimenter en énergie l'élément de régulation de température, et une unité de surveillance (140) pour surveiller la température de la diode laser de forte puissance (16).
