WO2026068293 - THERMOMANAGEMENTMODUL
National phase entry is expected:
Publication Number
WO/2026/068293
Publication Date
02.04.2026
International Application No.
PCT/EP2025/076474
International Filing Date
17.09.2025
Title **
[German]
THERMOMANAGEMENTMODUL
[English]
THERMAL MANAGEMENT MODULE
[French]
MODULE DE GESTION THERMIQUE
Applicants **
ROBERT BOSCH GMBH
Inventors
FEJES, Kata Boglarka
CSOTONYI, Ferenc
KOVACS, Andras
PINTER, Mihaly Gyorgy
MARTON, Gergely
HOGYE, Imre
Priority Data
102024209382.3
27.09.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1910 | |
| EPO | Filing, Examination, Granting | 8186 | |
| Japan | Filing, Examination, Granting | 2001 | |
| South Korea | Filing, Examination, Granting | 1757 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,594
Contact Us
Abstract[German]
Vorgeschlagen wird ein Thermomanagementmodul (1), wenigstens umfassend ein Modulgehäuse (100), einen Wärmetauscher (2) und eine Pumpe (3), wobei das Modulgehäuse (100) Strömungskanäle (101, 102, 103, 104, 105, 113, 114) für ein flüssiges Medium, insbesondere Öl aufweist, wobei der Wärmetauscher (2) und die Pumpe (3) an dem Modulgehäuse (100) angeordnet sind, wobei die Pumpe (3) ausgebildet ist, um einen Medienstrom des flüssigen Mediums durch wenigstens einen der Strömungskanäle (101, 102, 103, 104, 105, 113, 114) zu fördern, wobei der Wärmetauscher (2) ausgebildet ist, um zwischen dem Medienstrom und einem weiteren Medium Wärme zu übertragen, wobei innerhalb des Modulgehäuses (100) wenigstens ein elektrohydraulisches Steuerventil (9) zur Steuerung eines Medienstromes durch wenigstens einen der Strömungskanäle (101, 102, 103, 104, 105, 113, 114) und ein mit dem wenigstens einen elektrohydraulischen Steuerventil (9) und der Pumpe (3) elektrisch verbundenes elektronisches und mit einer Steuerschaltung (83) versehenes Schaltungsteil (8) angeordnet sind.[English]

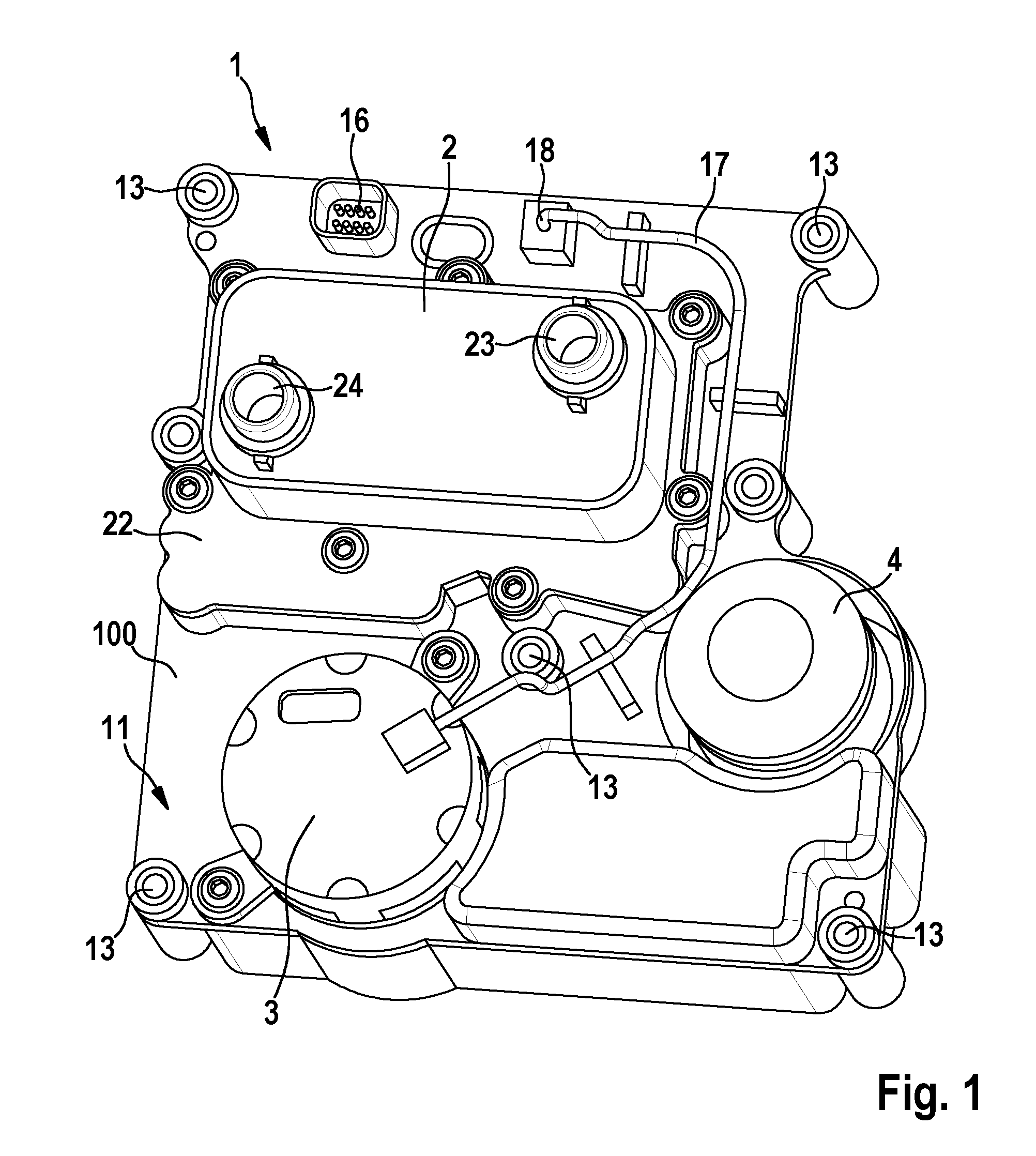

The invention relates to a thermal management module (1), at least comprising a module housing (100), a heat exchanger (2), and a pump (3), wherein the module housing (100) has flow channels (101, 102, 103, 104, 105, 113, 114) for a liquid medium, in particular oil; the heat exchanger (2) and the pump (3) are provided on the module housing (100); the pump (3) is designed to convey a flow of the liquid medium through at least one of the flow channels (101, 102, 103, 104, 105, 113, 114); the heat exchanger (2) is designed to transfer heat between the medium flow and another medium; and the interior of the module housing (100) is equipped with at least one electrohydraulic control valve (9) for controlling the medium flow through at least one of the flow channels (101, 102, 103, 104, 105, 113, 114) and with an electronic circuit part (8) which is electrically connected to the at least one electrohydraulic control valve (9) and to the pump (3) and is provided with a control circuit (83).[French]
L'invention concerne un module de gestion thermique (1) comprenant au moins un boîtier de module (100), un échangeur de chaleur (2) et une pompe (3), le boîtier de module (100) comportant des canaux d'écoulement (101, 102, 103, 104, 105, 113, 114) pour un fluide, en particulier de l'huile, l'échangeur de chaleur (2) et la pompe (3) étant disposés sur le boîtier de module (100), la pompe (3) étant conçue pour refouler un flux dudit fluide à travers au moins l'un des canaux d'écoulement (101, 102, 103, 104, 105, 113, 114), l'échangeur de chaleur (2) étant conçu pour transférer de la chaleur entre le flux de fluide et un autre fluide, à l'intérieur du boîtier de module (100) étant disposée au moins une électrovanne de commande hydraulique (9) pour la commande d'un flux de fluide à travers au moins l'un des canaux d'écoulement (101, 102, 103, 104, 105, 113, 114) et un élément de circuit électronique (8) pourvu d'un circuit de commande (83) et relié électriquement à l'électrovanne ou aux électrovannes de commande hydraulique (9) ainsi qu'à la pompe (3).
