WO2026061947 - MODULARER, LEISTUNGSHALBEITERSCHALTER-BASIERTER STROMBEGRENZUNGS- UND LASTFLUSSSTEUERUNGSVORRICHTUNG FÜR HOCHSPANNUNGSGLEICHSTROM ANWENDUNGEN
National phase entry is expected:
Publication Number
WO/2026/061947
Publication Date
26.03.2026
International Application No.
PCT/EP2025/076225
International Filing Date
15.09.2025
Title **
[German]
MODULARER, LEISTUNGSHALBEITERSCHALTER-BASIERTER STROMBEGRENZUNGS- UND LASTFLUSSSTEUERUNGSVORRICHTUNG FÜR HOCHSPANNUNGSGLEICHSTROM ANWENDUNGEN
[English]
MODULAR POWER SEMICONDUCTOR SWITCH-BASED CURRENT-LIMITING AND LOAD FLOW CONTROL APPARATUS FOR HIGH-VOLTAGE DIRECT CURRENT APPLICATIONS
[French]
APPAREIL DE LIMITATION DE COURANT ET DE COMMANDE DE FLUX DE CHARGE BASÉ SUR UN COMMUTATEUR À SEMI-CONDUCTEUR DE PUISSANCE MODULAIRE POUR APPLICATIONS À COURANT CONTINU HAUTE TENSION
Applicants **
SIEMENS ENERGY GLOBAL GMBH & CO. KG
Inventors
SEMMLER, Sebastian
ALVAREZ VALENZUELA, Rodrigo Alonso
Priority Data
102024208909.5
18.09.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2053 | |
| EPO | Filing, Examination, Granting | 8637 | |
| Japan | Filing, Examination, Granting | 2186 | |
| South Korea | Filing, Examination, Granting | 2135 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,751
Contact Us
Abstract[German]
Die Erfindung betrifft eine Elektroenergieübertragungseinrichtung (1) für Gleichstrom. Die Elektroenergieübertragungseinrichtung (1) umfasst eine modular ausgebildete Schalteinrichtung (3) mit einer änderbaren Anzahl elektrisch in Reihe geschalteter Schaltmodule (15), eine Schalteinrichtungssteuereinheit (5), die eingerichtet ist, die Schaltmodule (15) der Schalteinrichtung (3) zu steuern und zu überwachen, und eine Energieversorgungseinrichtung (7), die eingerichtet ist, die Schaltmodule (15) galvanisch entkoppelt mit Energie zu versorgen. Jedes Schaltmodul (15) weist einen ersten Schaltzustand, in dem es elektrische Gleichströme beider Stromrichtungen leitet, und einen zweiten Schalt zustand, in dem es elektrische Gleichströme beider Stromrichtungen unterdrückt, auf und umfasst wenigstens eine Antiseriell-Schaltung (21) von Halbleiterschalteinheiten (23, 24) und einen zu der Antiseriell-Schaltung (21) parallel geschalteten Überspannungsableiter (25).[English]

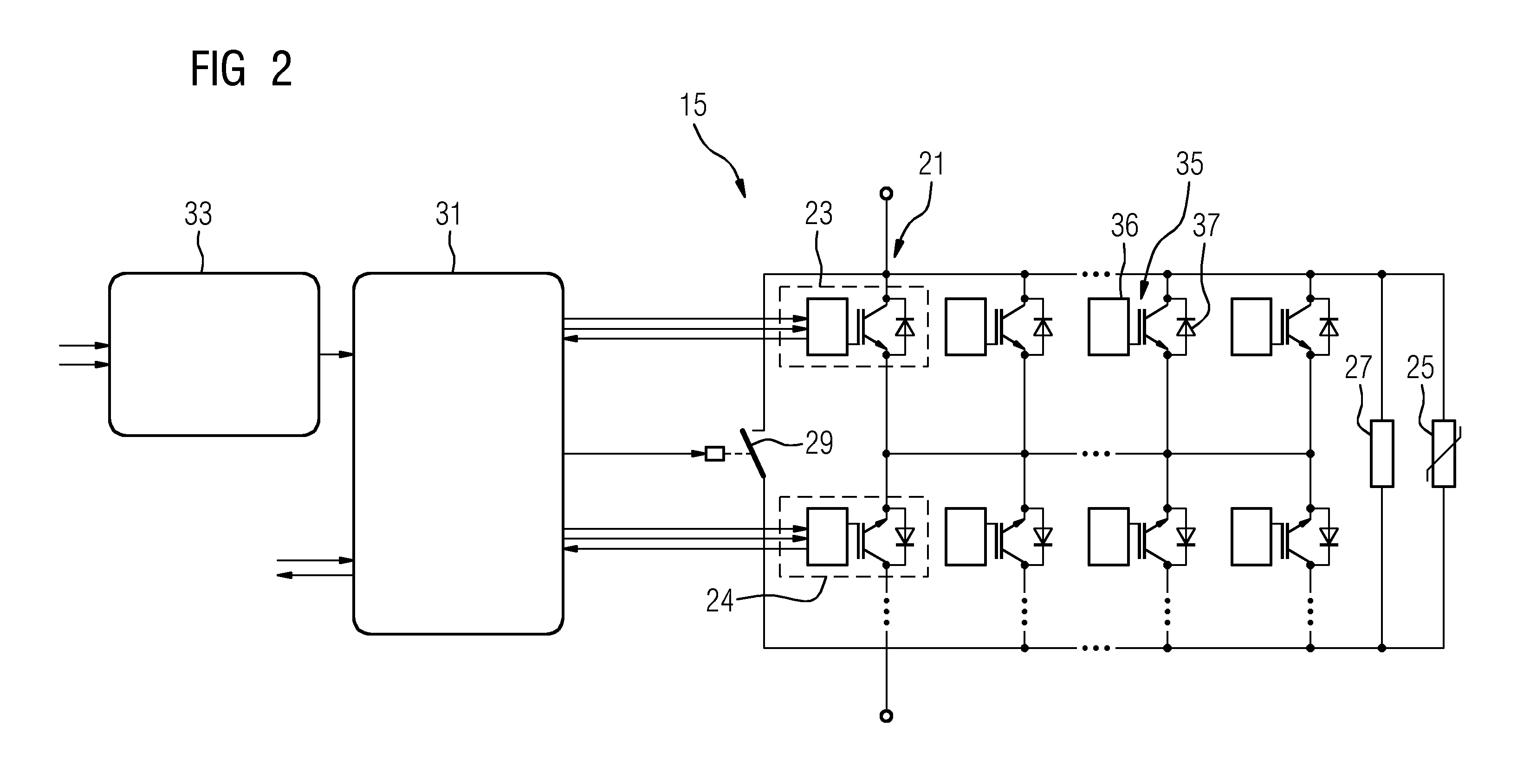

The invention relates to an electrical energy transmission device (1) for direct current. The electrical energy transmission device (1) comprises a modular switching device (3) having a variable number of switching modules (15) connected electrically in series, a switching device control unit (5) designed to control and monitor the switching modules (15) of the switching device (3), and an energy supply device (7) designed to supply energy to the switching modules (15) in a galvanically decoupled manner. Each switching module (15) has a first switching state, in which it conducts electrical direct currents in both current directions, and a second switching state, in which it suppresses electrical direct currents in both current directions, and comprises at least one anti-series circuit (21) of semiconductor switching units (23, 24) and a surge arrester (25) connected in parallel with the anti-series circuit (21).[French]
L'invention concerne un dispositif de transmission d'énergie électrique (1) pour courant continu. Le dispositif de transmission d'énergie électrique (1) comprend un dispositif de commutation modulaire (3) ayant un nombre variable de modules de commutation (15) connectés électriquement en série, une unité de commande de dispositif de commutation (5) conçue pour commander et surveiller les modules de commutation (15) du dispositif de commutation (3), et un dispositif d'alimentation en énergie (7) conçu pour alimenter en énergie les modules de commutation (15) d'une manière découplée galvaniquement. Chaque module de commutation (15) présente un premier état de commutation, dans lequel il conduit des courants continus électriques dans les deux sens de courant, et un second état de commutation, dans lequel il supprime des courants continus électriques dans les deux sens de courant, et comprend au moins un circuit anti-série (21) d'unités de commutation à semi-conducteur (23, 24) et un limiteur de surtension (25) connecté en parallèle au circuit anti-série (21).
