WO2026061799 - VORRICHTUNG, INSBESONDERE SENSORVORRICHTUNG MIT EINER SENSOREINHEIT, SOWIE VERFAHREN ZUR HERSTELLUNG EINER SOLCHEN VORRICHTUNG
National phase entry is expected:
Publication Number
WO/2026/061799
Publication Date
26.03.2026
International Application No.
PCT/EP2025/075432
International Filing Date
08.09.2025
Title **
[German]
VORRICHTUNG, INSBESONDERE SENSORVORRICHTUNG MIT EINER SENSOREINHEIT, SOWIE VERFAHREN ZUR HERSTELLUNG EINER SOLCHEN VORRICHTUNG
[English]
DEVICE, IN PARTICULAR SENSOR DEVICE COMPRISING A SENSOR UNIT, AND METHOD FOR PRODUCING SUCH A DEVICE
[French]
DISPOSITIF, EN PARTICULIER DISPOSITIF DE CAPTEUR COMPRENANT UNE UNITÉ DE CAPTEUR, ET PROCÉDÉ DE PRODUCTION D'UN TEL DISPOSITIF
Applicants **
ROBERT BOSCH GMBH
Inventors
KUTSCHBACH, Michael
FULOP, Balazs
Priority Data
102024208890.0
17.09.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 8113 | |
| Japan | Filing, Examination, Granting | 1998 | |
| South Korea | Filing, Examination, Granting | 1757 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,488
Contact Us
Abstract[German]
Die Erfindung betrifft eine Vorrichtung (10, 11), insbesondere eine Sensorvorrichtung mit einer Sensoreinheit (100), wobei die Vorrichtung (10, 11) eine Leiterplatte (20) und ein elektrisches Energiespeicherelement (30) aufweist, und wobei auf der Leiterplatte (20) ein erstes metallisches Schweißplättchen (21, 23) und ein zweites metallisches Schweißplättchen (22, 24) angeordnet sind, welche jeweils mechanisch fest und elektrisch mit der Leiterplatte (20) verbunden sind, und wobei das Energiespeicherelement (30) einen ersten elektrischen Anschluss (31) mit einem ersten metallischen Anschlussfähnchen (32) und einen zweiten elektrischen Anschluss (33) mit einem zweiten metallischen Anschlussfähnchen (34) aufweist, wobei das erste Anschlussfähnchen (32) und das zweite Anschlussfähnchen (34) derartig angeordnet und ausgestaltet sind, dass das erste Anschlussfähnchen (32) zumindest teilweise auf dem ersten Schweißplättchen (21, 23) und das zweite Anschlussfähnchen (34) zumindest teilweise auf dem zweiten Schweißplättchen (22, 24) aufliegt und jeweils mit diesem stoffschlüssig verbunden, insbesondere verschweißt, ist. Die Erfindung betrifft zudem ein Verfahren zur Herstellung einer erfindungsgemäßen Vorrichtung (10, 11).[English]

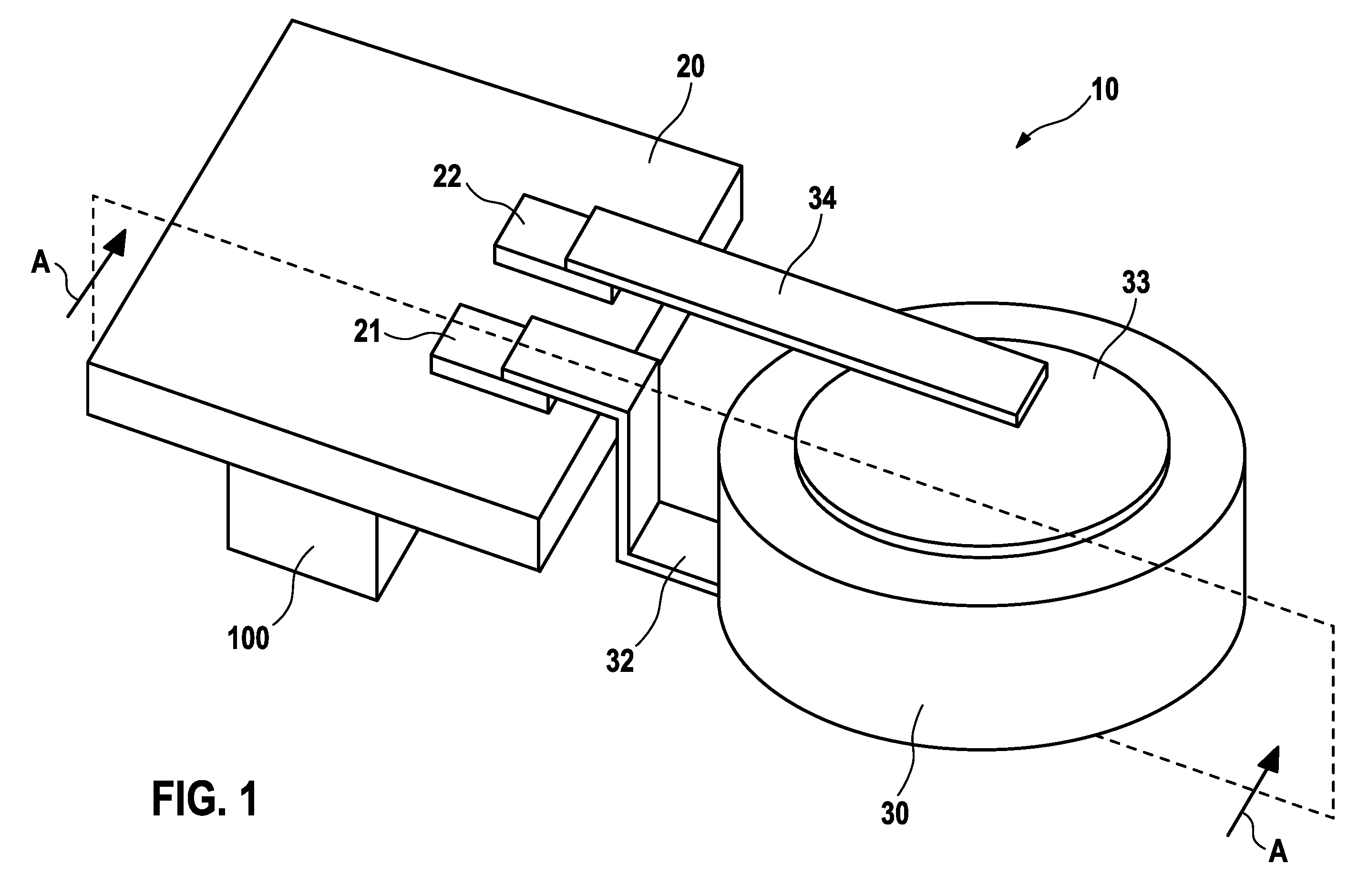

The invention relates to a device (10, 11), in particular a sensor device comprising a sensor unit (100), the device (10, 11) having a printed circuit board (20) and an electrical energy storage element (30), and a first metal welding plate (21, 23) and a second metal welding plate (22, 24) being arranged on the printed circuit board (20) and each being mechanically fixedly and electrically connected to the printed circuit board (20), and the energy storage element (30) having a first electrical connection (31) comprising a first metal connection lug (32) and having a second electrical connection (33) comprising a second metal connection lug (34), the first connection lug (32) and the second connection lug (34) being arranged and configured in such a way that the first connection lug (32) rests at least partially on the first welding plate (21, 23) and the second connection lug (34) rests at least partially on the second welding plate (22, 24) and each connection lug is cohesively connected, in particular welded, to the respective welding plate. The invention also relates to a method for producing a device (10, 11) according to the invention.[French]
L'invention se rapporte à un dispositif (10, 11), en particulier à un dispositif de capteur comprenant une unité de capteur (100), le dispositif (10, 11) comportant une carte de circuit imprimé (20) et un élément de stockage d'énergie électrique (30), et une première plaque de soudage métallique (21, 23) et une seconde plaque de soudage métallique (22, 24) étant agencées sur la carte de circuit imprimé (20) et chacune étant mécaniquement reliée à demeure et électriquement connectée à la carte de circuit imprimé (20), et l'élément de stockage d'énergie (30) comportant une première connexion électrique (31) comprenant une première patte de connexion métallique (32) et comportant une seconde connexion électrique (33) comprenant une seconde patte de connexion métallique (34), la première patte de connexion (32) et la seconde patte de connexion (34) étant agencées et configurées de telle sorte que la première patte de connexion (32) repose au moins partiellement sur la première plaque de soudage (21, 23) et que la seconde patte de connexion (34) repose au moins partiellement sur la seconde plaque de soudage (22, 24) et que chaque patte de connexion soit reliée de manière cohésive, en particulier soudée, à la plaque de soudage respective. L'invention se rapporte également à un procédé de fabrication d'un dispositif (10, 11) selon l'invention.
