WO2026061769 - VERFAHREN UND VORRICHTUNG ZUR HERSTELLUNG EINES MAGNETISCHEN FLUSSFÜHRUNGSELEMENTS FÜR EIN ELEKTRISCHES GERÄT SOWIE EIN SOLCHES ELEKTRISCHES GERÄT
National phase entry is expected:
Publication Number
WO/2026/061769
Publication Date
26.03.2026
International Application No.
PCT/EP2025/075069
International Filing Date
03.09.2025
Title **
[German]
VERFAHREN UND VORRICHTUNG ZUR HERSTELLUNG EINES MAGNETISCHEN FLUSSFÜHRUNGSELEMENTS FÜR EIN ELEKTRISCHES GERÄT SOWIE EIN SOLCHES ELEKTRISCHES GERÄT
[English]
METHOD AND DEVICE FOR PRODUCING A MAGNETIC-FLUX-GUIDING ELEMENT FOR AN ELECTRICAL DEVICE, AND SUCH AN ELECTRICAL DEVICE
[French]
PROCÉDÉ ET DISPOSITIF DE FABRICATION D'UN ÉLÉMENT DE GUIDAGE DE FLUX MAGNÉTIQUE POUR UN DISPOSITIF ÉLECTRIQUE, ET UN TEL DISPOSITIF ÉLECTRIQUE
Applicants **
SIEMENS ENERGY GLOBAL GMBH & CO. KG
Inventors
PREGARTNER, Helmut
KARNER, Gerhard
Priority Data
102024208884.6
17.09.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2316 | |
| EPO | Filing, Examination, Granting | 13206 | |
| Japan | Filing, Examination, Granting | 2462 | |
| South Korea | Filing, Examination, Granting | 2693 | |
| USA | Filing, Examination, Granting | 7540 |
Total:
28,217
Contact Us
Abstract[German]
Die Erfindung betrifft ein Verfahren zur Herstellung zumindest eines magnetischen Flussführungselements (2) für ein elektrisches Gerät, umfassend folgende Schritte: - Bereitstellen einer Gussform (1.1) mit einem befüllbaren Hohlraum (1.2), - Befüllen des Hohlraums mit einem weichmagnetischen Pulvermaterial(2.1) oder einem Pulver-Bindemittel-Gemisch, - Evakuieren des befüllten Hohlraums, und - Ausformen des magnetischen Flussführungselements (2) in dem Hohlraum (2.1). Des Weiteren betrifft die Erfindung eine Vorrichtung zur Herstellung des magnetischen Flussführungselements (2) und ein elektrisches Gerät mit einem solchen magnetischen Flussführungselement (2).[English]

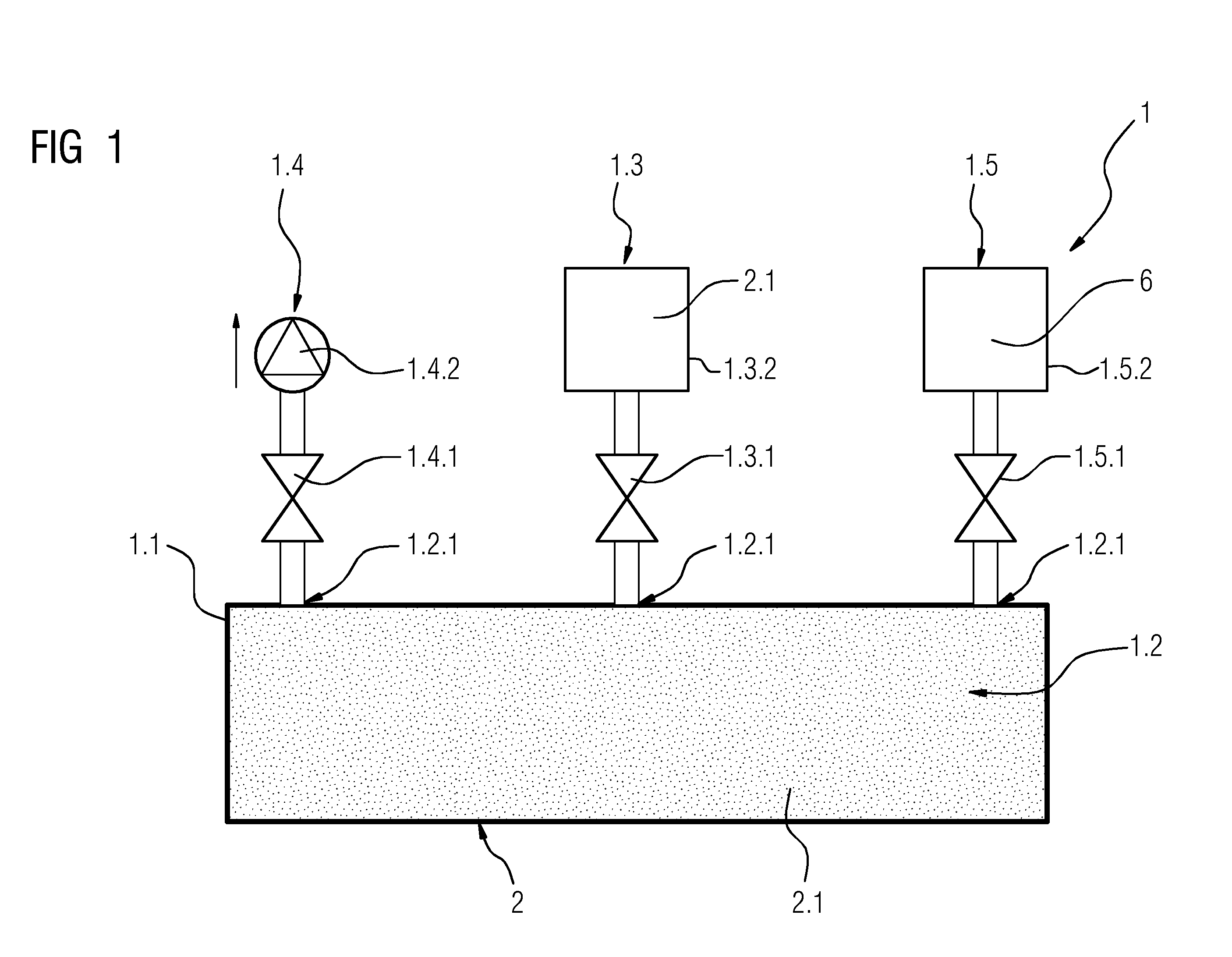

The invention relates to a method for producing at least one magnetic-flux-guiding element (2) for an electrical device, having the following steps: - providing a casting mold (1.1) having a fillable cavity (1.2), - filling the cavity with a soft magnetic powder material (2.1) or a powder-binder mixture, - evacuating the filled cavity, and - shaping the magnetic-flux-guiding element (2) in the cavity (2.1). The invention further relates to a device for producing the magnetic-flux-guiding element (2) and to an electrical device having such a magnetic-flux-guiding element (2).[French]
L'invention concerne un procédé de fabrication d'au moins un élément de guidage de flux magnétique (2) pour un dispositif électrique comprenant les étapes suivantes consistant à : - fournir un moule de coulée (1.1) ayant une cavité pouvant être remplie (1.2), - remplir la cavité avec un matériau magnétique doux en poudre (2.1) ou un mélange poudre-liant, - évacuer la cavité remplie et - mettre en forme l'élément de guidage de flux magnétique (2) dans la cavité (2.1). L'invention concerne en outre un dispositif de fabrication de l'élément de guidage de flux magnétique (2) et un dispositif électrique ayant un tel élément de guidage de flux magnétique (2).
