WO2026032954 - RADARKOPFEINRICHTUNG FÜR EIN PHOTONISCHES RADAR MIT EINER IM DIE-STACKING AUSGEBILDETEN SCHALTUNG
National phase entry is expected:
Publication Number
WO/2026/032954
Publication Date
12.02.2026
International Application No.
PCT/EP2025/072462
International Filing Date
05.08.2025
Title **
[German]
RADARKOPFEINRICHTUNG FÜR EIN PHOTONISCHES RADAR MIT EINER IM DIE-STACKING AUSGEBILDETEN SCHALTUNG
[English]
RADAR HEAD DEVICE FOR A PHOTONIC RADAR HAVING A CIRCUIT FORMED IN DIE-STACKING
[French]
DISPOSITIF DE TÊTE RADAR POUR RADAR PHOTONIQUE COMPORTANT UN CIRCUIT FORMÉ EN EMPILEMENT DE PUCES
Applicants **
VOLKSWAGEN AKTIENGESELLSCHAFT
Inventors
KURZ, Heiko Gustav
GISDER, Thomas
MEINECKE, Marc-Michael
Priority Data
102024207502.7
07.08.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1882 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 1876 | |
| South Korea | Filing, Examination, Granting | 1503 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,108
Contact Us
Abstract[German]
Die Erfindung betrifft als Sender- und/oder Empfängermodule ausgebildete Radarkopfeinrichtungen von photonischen Radarsystemen, die für eine Umfelderfassung, insbesondere von Fahrzeugen, eingesetzt werden, sowie solche photonischen Radarsysteme. Um eine flexible und kompakte Ausgestaltung zu ermöglichen und einen Ressourcenverbrauch hinsichtlich Halbleitermaterial und Bauraum zu beschränken wird vorgeschlagen eine Radarkopfeinrichtung (300, 300-n) für ein photonisches Radarsystem (100) zu schaffen, bei dem eine Signalübertragung zwischen einer Zentralstation (200) und der Radarkopfeinrichtung (300, 300-n) mittels modulierter über mindestens ein optisches Übertragungsübertragungsmedium (400, 400-n) übertragenen Trägersignals erfolgt, wobei die Radarkopfeinrichtung einen elektronischen Halbleiterschaltungs-Chip (800) und einen photonischen Halbleiterschaltungs-Chip (700) umfasst, wobei der elektronische Halbleiterschaltungs-Chip (800) und der photonische Halbleiterschaltungs-Chip (700) in einer Die-Stacking-Anordnung (950) miteinander verbunden sind.[English]

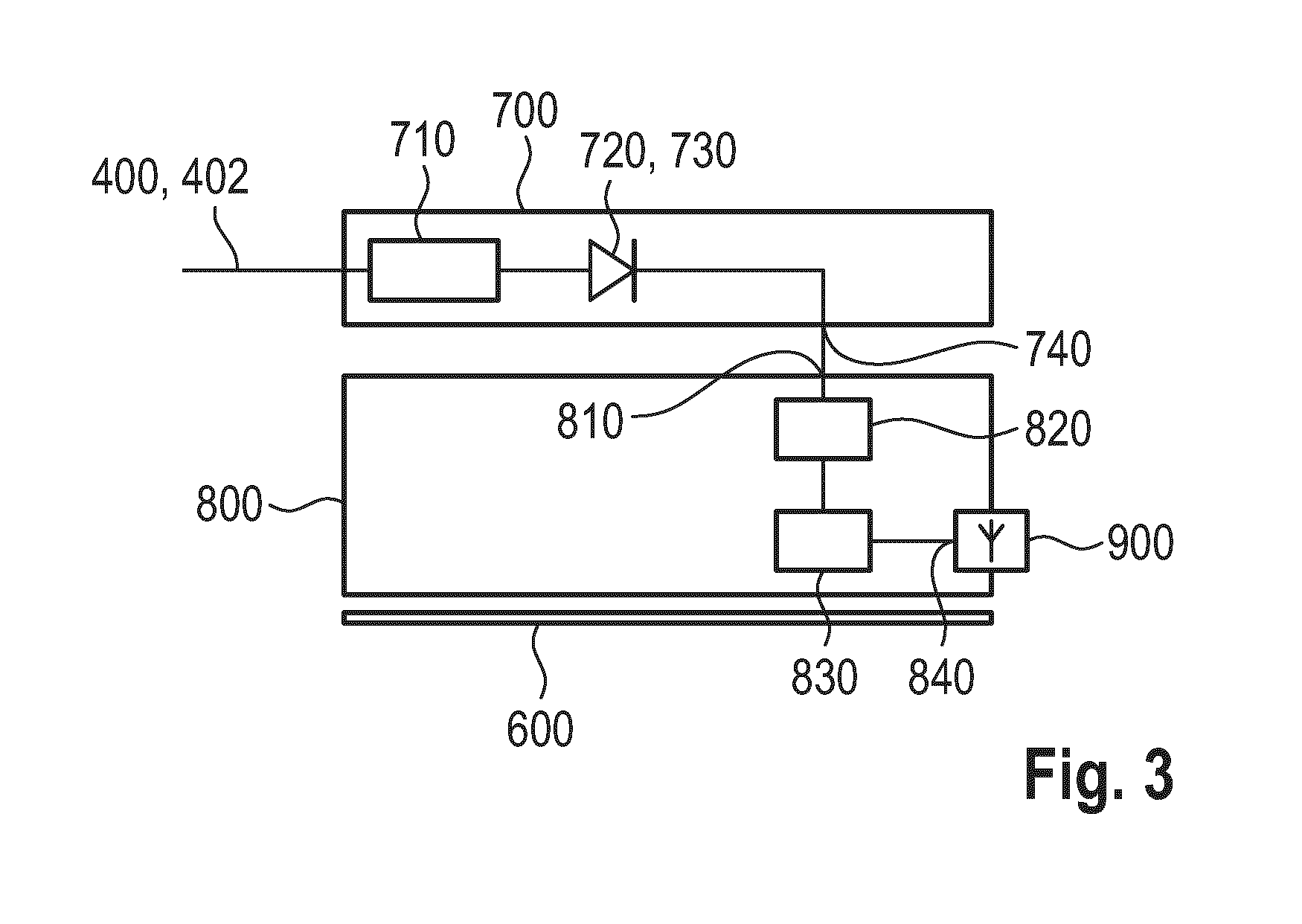

The invention relates to radar head devices of photonic radar systems, which radar head devices are designed as transmitter and/or receiver modules and are used for detecting surroundings, in particular of vehicles. The invention also relates to such photonic radar systems. In order to allow a flexible and compact design and to limit resource consumption with respect to semiconductor material and installation space, the invention proposes that a radar head device (300, 300-n) for a photonic radar system (100) is created in which a signal is transmitted between a central station (200) and the radar head device (300, 300-n) by means of a modulated carrier signal transmitted via at least one optical transmission medium (400, 400-n), wherein the radar head device comprises an electronic semiconductor circuit chip (800) and a photonic semiconductor circuit chip (700), wherein the electronic semiconductor circuit chip (800) and the photonic semiconductor circuit chip (700) are connected to one another in a die-stacking arrangement (950).[French]
L'invention concerne des dispositifs de tête radar de systèmes radar photoniques, lesdits dispositifs de tête radar étant conçus comme modules émetteurs et/ou récepteurs et étant utilisés pour détecter les environs, en particulier de véhicules. L'invention concerne également de tels systèmes radar photoniques. Afin de permettre une conception flexible et compacte et de limiter la consommation de ressources den termes de matériau semi-conducteur et d'espace d'installation, l'invention propose un dispositif de tête radar (300, 300-n) pour un système radar photonique (100) dans lequel un signal est émis entre une station centrale (200) et le dispositif de tête radar (300, 300-n) au moyen d'un signal de porteuse modulé émis par l'intermédiaire d'au moins un support de transmission optique (400, 400-n), le dispositif de tête radar comprenant une puce de circuit semi-conducteur électronique (800) et une puce de circuit semi-conducteur photonique (700), la puce de circuit semi-conducteur électronique (800) et la puce de circuit semi-conducteur photonique (700) étant connectées l'une à l'autre dans un agencement d'empilement de puces (950).
