WO2026037632 - ACHSANTRIEBSEINRICHTUNG FÜR EINE ARBEITSMASCHINE
National phase entry is expected:
Publication Number
WO/2026/037632
Publication Date
19.02.2026
International Application No.
PCT/EP2025/071976
International Filing Date
30.07.2025
Title **
[German]
ACHSANTRIEBSEINRICHTUNG FÜR EINE ARBEITSMASCHINE
[English]
AXLE DRIVE DEVICE FOR A WORK MACHINE
[French]
DISPOSITIF D'ENTRAÎNEMENT D'ESSIEU POUR UN ENGIN DE CHANTIER
Applicants **
ZF FRIEDRICHSHAFEN AG
Inventors
BECK, Stefan
WILLEMS, Samuel
HIMMELSBACH, Raphael
REISCH, Matthias
IGL, Stefan
DANKESREITER, Martin
HAAS, Michael
Priority Data
102024207738.0
14.08.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1938 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2062 | |
| South Korea | Filing, Examination, Granting | 1883 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,749
Contact Us
Abstract[German]
Die vorliegende Offenbarung bezieht sich auf eine Achsantriebseinrichtung (1 ) für eine Arbeitsmaschine (100) mit einem Verteilergetriebe (8). Das Verteilergetriebe (8) weist einen ersten Planetenradsatz (22), einen zweiten Planetenradsatz (23) und einen dritten Planetenradsatz (45) auf. Ein zweites Element (25) des ersten Planetenradsatzes (22) ist mit einem dritten Element (48) des dritten Planetenradsatzes (45) permanent drehfest verbunden. Ein drittes Element (26) des ersten Planetenradsatzes (22) ist mit einem ersten Element (27) des zweiten Planetenradsatzes (23) permanent drehfest verbunden. Ein zweites Element (28) des zweiten Planetenradsatzes (23) ist an einem stationären Bauteil (16) permanent drehfest festgesetzt. Ein drittes Element (29) des zweiten Planetenradsatzes (23) ist mit dem ersten Element (46) des dritten Planetenradsatzes (45) permanent drehfest verbunden. Eine erste Ausgangswelle (9) ist mit einem zweiten Element (47) des dritten Planetenradsatzes (45) permanent drehfest verbunden. Eine zweite Ausgangswelle (10) ist mit dem ersten Element (46) des dritten Planetenradsatzes (45) permanent drehfest verbunden.[English]

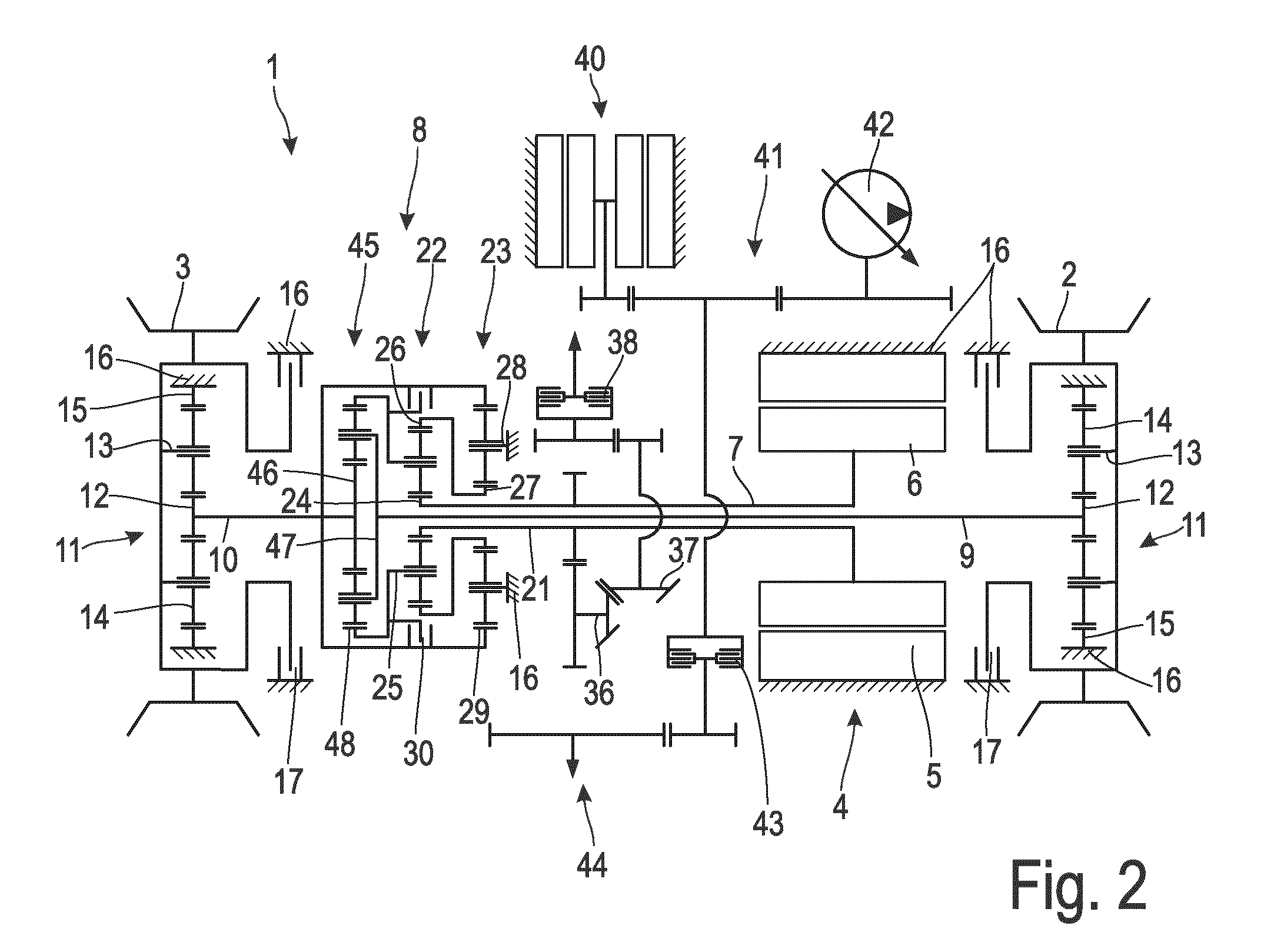

The present disclosure relates to an axle drive device (1) for a work machine (100), comprising a transfer gearbox (8). The transfer gearbox (8) has a first planetary gear set (22), a second planetary gear set (23), and a third planetary gear set (45). A second element (25) of the first planetary gear set (22) is permanently rotationally rigidly connected to a third element (48) of the third planetary gear set (45). A third element (26) of the first planetary gear set (22) is permanently rotationally rigidly connected to a first element (27) of the second planetary gear set (23). A second element (28) of the second planetary gear set (23) is permanently rotationally rigidly fastened to a stationary component (16). A third element (29) of the second planetary gear set (23) is permanently rotationally rigidly connected to the first element (46) of the third planetary gear set (45). A first output shaft (9) is permanently rotationally rigidly connected to a second element (47) of the third planetary gear set (45). A second output shaft (10) is permanently rotationally rigidly connected to the first element (46) of the third planetary gear set (45).[French]
La présente divulgation se rapporte à un dispositif d'entraînement d'essieu (1) pour un engin de chantier (100) comprenant une boîte de transfert (8). La boîte de transfert (8) comporte un premier train épicycloïdal (22), un deuxième train épicycloïdal (23) et un troisième train épicycloïdal (45). Un deuxième élément (25) du premier train épicycloïdal (22) est solidaire en rotation permanente d'un troisième élément (48) du troisième train épicycloïdal (45). Un troisième élément (26) du premier train épicycloïdal (22) est solidaire en rotation permanente d'un premier élément (27) du deuxième train épicycloïdal (23). Un deuxième élément (28) du deuxième train épicycloïdal (23) est solidaire en rotation permanente d'un composant fixe (16). Un troisième élément (29) du deuxième train épicycloïdal (23) est solidaire en rotation permanente du premier élément (46) du troisième train épicycloïdal (45). Un premier arbre de sortie (9) est solidaire en rotation permanente d'un deuxième élément (47) du troisième train épicycloïdal (45). Un second arbre de sortie (10) est solidaire en rotation permanente du premier élément (46) du troisième train épicycloïdal (45).
