WO2026041369 - VERFAHREN UND VORRICHTUNG ZUM UNTERSTÜTZEN DES KALIBRIERENS VON BILDSCHIRM-RÜCKSPIEGELN VON KRAFTFAHRZEUGEN
National phase entry is expected:
Publication Number
WO/2026/041369
Publication Date
26.02.2026
International Application No.
PCT/EP2025/071935
International Filing Date
30.07.2025
Title **
[German]
VERFAHREN UND VORRICHTUNG ZUM UNTERSTÜTZEN DES KALIBRIERENS VON BILDSCHIRM-RÜCKSPIEGELN VON KRAFTFAHRZEUGEN
[English]
METHOD AND DEVICE FOR ASSISTING IN THE CALIBRATION OF CAMERA-BASED REAR-VIEW MIRRORS OF MOTOR VEHICLES
[French]
PROCÉDÉ ET DISPOSITIF D'AIDE À L'ÉTALONNAGE DE RÉTROVISEURS BASÉS SUR CAMÉRA DE VÉHICULES AUTOMOBILES
Applicants **
ROBERT BOSCH GMBH
Inventors
HOKENMAIER, Fabian
Priority Data
102024208013.6
22.08.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2026 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2154 | |
| South Korea | Filing, Examination, Granting | 2066 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,093
Contact Us
Abstract[German]
Eine Vorrichtung (6) zum Unterstützen des Kalibrierens von Bildschirm-Rückspiegeln (4a, 4b) von Kraftfahrzeugen (2) umfasst: wenigstens eine Bildaufnahmevorrichtung (8) zur Aufnahme von Bildern eines Kraftfahrzeugs (2), das sich vor der wenigstens einen Bildaufnahmevorrichtung (8) befindet. Die Vorrichtung (6) ist dazu ausgebildet, mit der wenigstens einen Bildaufnahmevorrichtung (8) wenigstens ein Bild eines Kraftfahrzeugs (2) aufzunehmen, das sich vor der wenigstens einen Bildaufnahmevorrichtung (8) befindet; aus dem wenigstens einen aufgenommenen Bild die Position des Kraftfahrzeugs (2) vor der Bildaufnahmevorrichtung (8) zu bestimmen; auf Grundlage der so bestimmten Position des Kraftfahrzeugs (2) die Position wenigstens einer Kalibrierungsmarkierung (14a, 14b) zum Kalibrieren des wenigstens einen Bildschirm-Rückspiegels (4a, 4b) neben dem Kraftfahrzeug (2) zu bestimmen; und die so bestimmte Position der wenigsten einen Kalibrierungsmarkierung (14a, 14b) anzuzeigen und/oder zu markieren.[English]

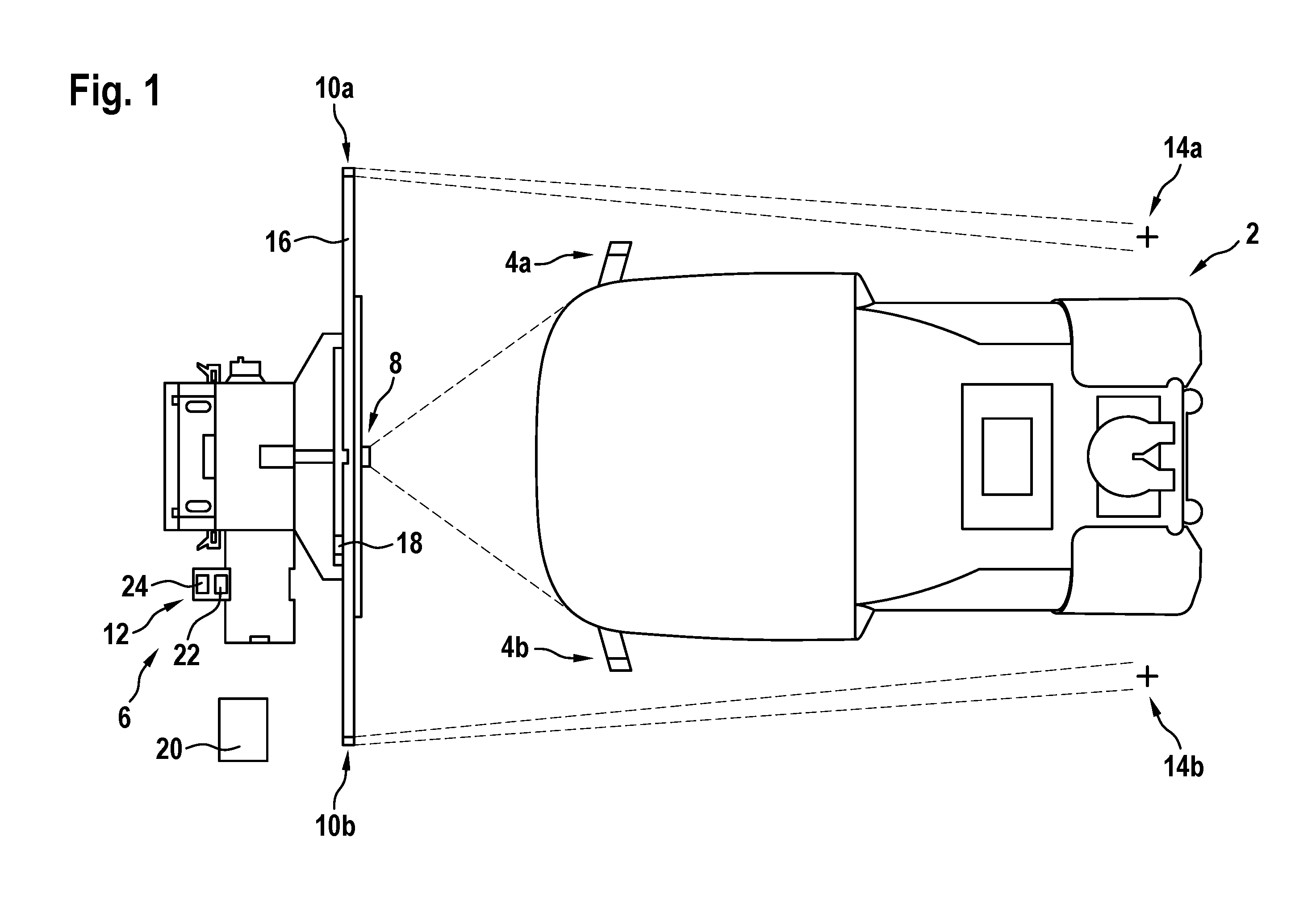

A device (6) for assisting in the calibration of camera-based rear-view mirrors (4a, 4b) of motor vehicles (2) comprises: at least one image recording device (8) for recording images of a motor vehicle (2) situated in front of the at least one image recording device (8). The device (6) is designed to use the at least one image recording device (8) to record at least one image of a motor vehicle (2) situated in front of the at least one image recording device (8); to determine the position of the motor vehicle (2) in front of the image recording device (8) from the at least one recorded image; to take the thus determined position of the motor vehicle (2) as a basis for determining the position of at least one calibration marking (14a, 14b) for calibrating the at least one camera-based rear-view mirror (4a, 4b) next to the motor vehicle (2); and to display and/or mark the thus determined position of the at least one calibration marking (14a, 14b).[French]
Un dispositif d'aide à l'étalonnage de rétroviseurs basés sur caméra (4a, 4b) de véhicules automobiles (2) comprend : au moins un dispositif d'enregistrement d'image (8) pour enregistrer des images d'un véhicule automobile (2) situé devant le ou les dispositifs d'enregistrement d'image (8). Le dispositif (6) est conçu pour utiliser le ou les dispositifs d'enregistrement d'image (8) pour enregistrer au moins une image d'un véhicule automobile (2) situé devant le ou les dispositifs d'enregistrement d'image (8) ; pour déterminer la position du véhicule automobile (2) devant le dispositif d'enregistrement d'image (8) depuis la ou les images enregistrées ; pour prendre la position ainsi déterminée du véhicule automobile (2) en tant que base pour déterminer la position d'au moins un marquage d'étalonnage (14a, 14b) pour étalonner le ou les rétroviseurs basés sur caméra (4a, 4b) à côté du véhicule automobile (2) ; et pour afficher et/ou marquer la position ainsi déterminée du ou des marquages d'étalonnage (14a, 14b).
