WO2026027305 - MODULARES ENERGIESPEICHERSYSTEM
National phase entry is expected:
Publication Number
WO/2026/027305
Publication Date
05.02.2026
International Application No.
PCT/EP2025/070826
International Filing Date
21.07.2025
Title **
[German]
MODULARES ENERGIESPEICHERSYSTEM
[English]
MODULAR ENERGY STORAGE SYSTEM
[French]
SYSTÈME DE STOCKAGE D'ÉNERGIE MODULAIRE
Applicants **
PHOENIX CONTACT GMBH & CO. KG
Inventors
FREESMEIER, Lukas
SCHMIDT, Stefan
SCHMIDT, Olaf
REFFELMANN, Peter
BROER, Alexa
Priority Data
LU507886
30.07.2024
LU
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2090 | |
| EPO | Filing, Examination, Granting | 9208 | |
| Japan | Filing, Examination, Granting | 2216 | |
| South Korea | Filing, Examination, Granting | 2197 | |
| USA | Filing, Examination, Granting | 5940 |
Total:
21,651
Contact Us
Abstract[German]
Die Erfindung betrifft ein modulares Energiespeichersystem (100) zur Montage auf einer Trageschiene, umfassend: zumindest ein auf die Tragschiene montierbares Rahmenmodul (110); und zumindest ein Energiespeichermodul (111) mit einer oder mehreren Batteriezellen (531), welches in das zumindest eine Rahmenmodul (110) unter Herstellung einer elektrischen Verbindung steckbar ist; wobei das zumindest eine Rahmenmodul (110) ein elektrisches Kontaktelement (120) zur Herstellung einer steckbaren elektrischen Verbindung mit einem baugleich ausgebildeten Kontaktelement (120) eines weiteren Rahmenmoduls (110) aufweist, wobei das elektrische Kontaktelement (120) einen weiblichen Kontaktabschnitt (121) und einen männlichen Kontaktabschnitt (122) aufweist, die sich entlang einer Längsrichtung (125) des Kontaktelements (120) erstrecken und einen dritten Kontaktabschnitt (123), der quer zu der Längsrichtung (125) ausgerichtet ist und ausgebildet ist, eine steckbare elektrische Verbindung mit dem Energiespeichermodul (111) herzustellen, um die ein oder mehreren Batteriezellen (531) zu laden oder zu entladen.[English]

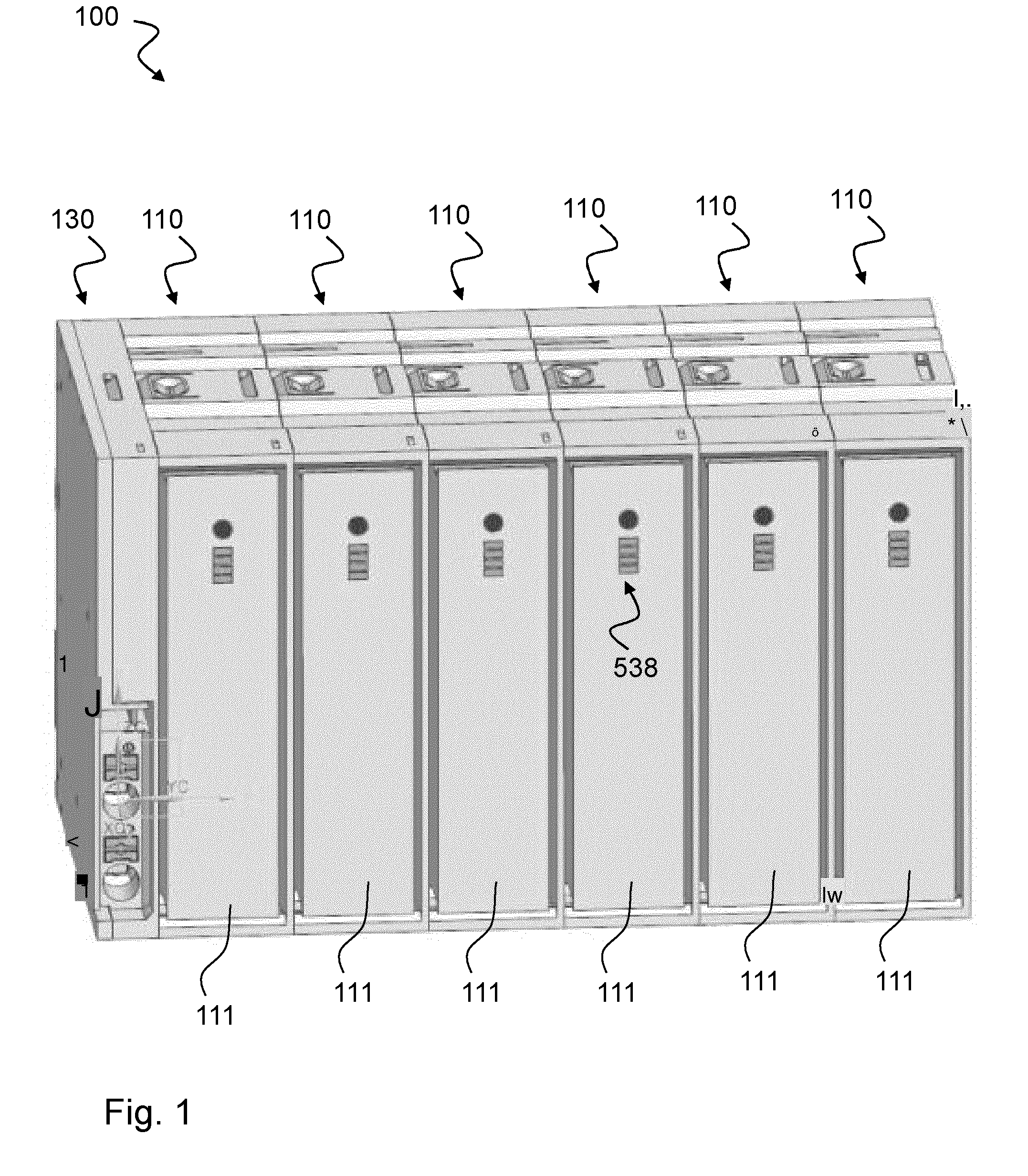

The invention relates to a modular energy storage system (100) for mounting on a support rail, comprising: at least one frame module (110) which can be mounted on the support rail; and at least one energy storage module (111) having one or more battery cells (531), which energy storage module can be plugged into the at least one frame module (110) so as to produce an electrical connection; wherein the at least one frame module (110) has an electrical contact element (120) for producing a plug-in electrical connection to a structurally identical contact element (120) of a further frame module (110), wherein the electrical contact element (120) has a female contact portion (121) and a male contact portion (122), which extend along a longitudinal direction (125) of the contact element (120), and a third contact portion (123), which is oriented transversely to the longitudinal direction (125) and is designed to produce a plug-in electrical connection to the energy storage module (111) in order to charge or to discharge the one or more battery cells (531).[French]
L'invention concerne un système de stockage d'énergie (100) modulaire destiné à être monté sur un rail de support, comprenant : au moins un module de cadre (110) pouvant être monté sur le rail de support ; et au moins un module de stockage d'énergie (111) comprenant un ou plusieurs éléments de batterie (531), qui peut être enfiché dans le ou les modules de cadre (110) en établissant une connexion électrique ; le ou les modules de cadre (110) comprenant un élément de contact électrique (120) pour établir une connexion électrique enfichable avec un élément de contact (120) de conception identique d'un autre module de cadre (110), l'élément de contact électrique (120) comportant une partie de contact (121) femelle et une partie de contact (122) mâle qui s'étendent le long d'une direction longitudinale (125) de l'élément de contact (120) et une troisième partie de contact (123) qui est orientée transversalement à la direction longitudinale (125) et qui est conçue pour établir une liaison électrique enfichable avec le module de stockage d'énergie (111) afin de charger ou de décharger l'élément ou les éléments de batterie (531).
