IP-Coster | WO2026008682 | PHOTONISCHES RADARSYSTEM MIT SIMULTANER MEHRPFADÜBERWACHUNGSEINRICHTUNG

Country	Stages	Total
China	Filing, Examination, Granting	1950
EPO	Filing, Examination, Granting	8346
Japan	Filing, Examination, Granting	2000
South Korea	Filing, Examination, Granting	1754
USA	Filing, Examination, Granting	4740

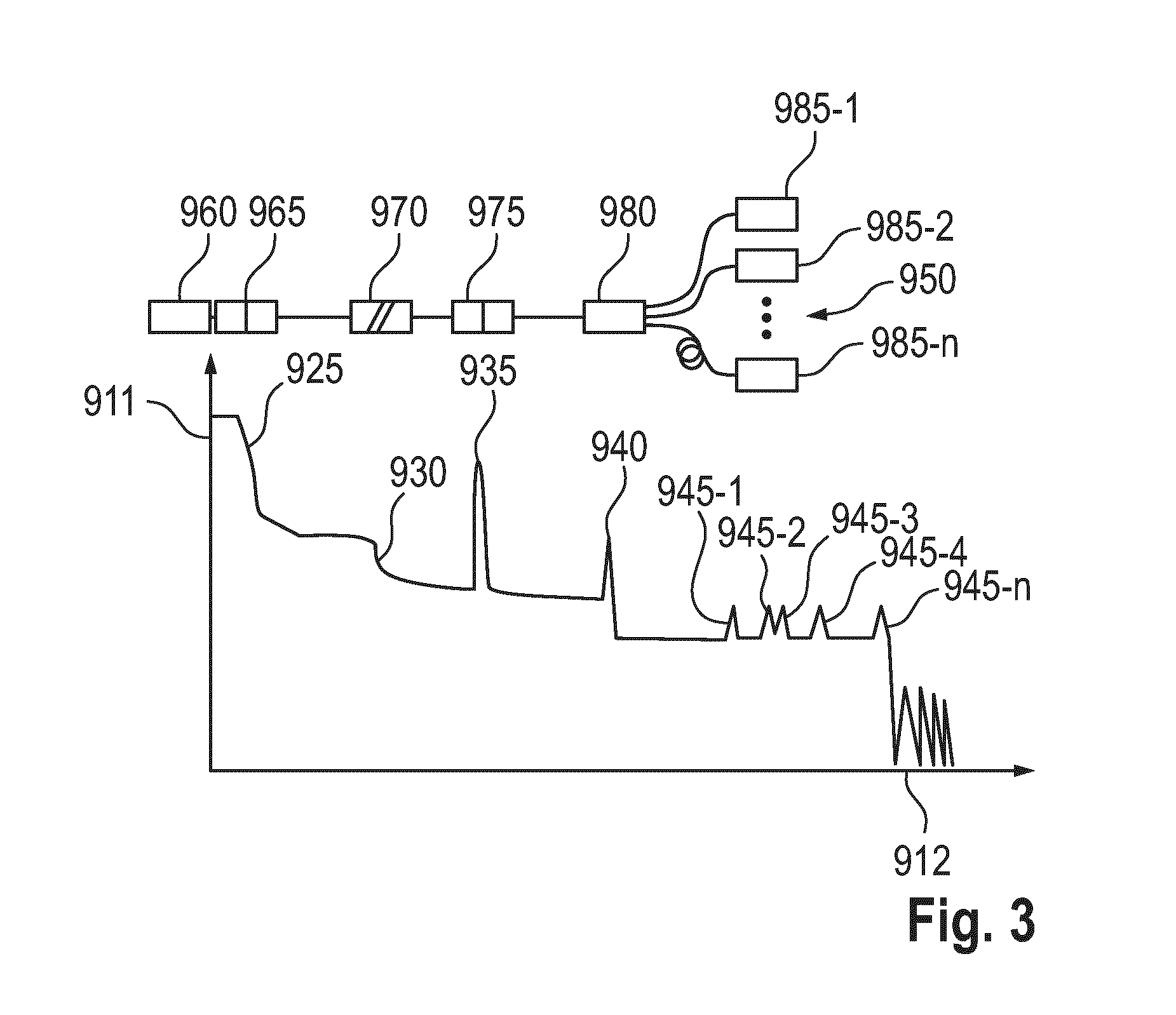

Abstract[German] Die Erfindung betrifft ein photonisches Radarsystem (100) mit simultaner Mehrpfadüberwachung umfassend eine Zentralstation (200) und eine Mehrzahl von als Sende- und/oder Empfangsmodul ausgebildeten Radarkopfeinrichtungen (300-n), wobei individuelle optischen Übertragungsmedium (400-n) der Radarkopfeinrichtungen (300-n) jeweils mit einer bidirektionale optische Eins-zu-Mehrfachsimultanverteileinrichtung (251) verbunden sind und eine Überwachungseinrichtung (600) eine Prüfsignalerzeugungseinrichtung (620) zum Erzeugen eines mindestens eine aufmodulierte, sich konstant monoton ändernde Frequenzrampe aufweisenden Prüfsignals, eine Erfassungseinheit (630) und eine Auswerteeinrichtung (640) sowie eine Signalführungsoptik umfasst, die ausgebildet ist, das von der Prüfsignalerzeugungseinrichtung (620) erzeugte Prüfsignal in einen Prüfanteil und einen Referenzanteil aufzuteilen, den Prüfanteil des Prüfsignals in die bidirektionale optische Eins-zu-Mehrfachsimultanverteileinrichtung (251) einzukoppeln, und den zurückübertragenen Prüfsignalanteil zu der Erfassungseinheit (630) auszukoppeln und mit dem Referenzanteil des Prüfsignals optisch oder elektronisch zu überlagern, sodass ein Differenzsignal gebildet wird, wobei die Auswerteeinrichtung (640) ausgebildet ist, anhand des erfassten Differenzsignals ein OFDR-Spektrum (920) zu erzeugen und zumindest Reflexionsanteile, die photonischen Bauteilen des Radarkopfeinrichtungen (300-n) zuordenbar sind, zu identifizieren und deren Parameter in einem Speichermedium (670) als Kalibierinformationen abzulegen und/oder auszugeben. Die Erfindung betrifft ferner ein Verfahren zum Betreiben eines solchen Radarsystems (100).[English] The invention relates to a photonic radar system (100) with simultaneous multipath monitoring, comprising a central station (200) and a plurality of radar head devices (300-n) designed as transmitter and/or receiver modules, wherein individual optical transmission media (400-n) of the radar head devices (300-n) are each connected to a bidirectional optical one-to-multiple simultaneous distribution device (251), and a monitoring unit (600) comprises: a test signal generation unit (620) for generating a test signal having at least one modulated frequency ramp that varies monotonically at a constant rate; a detection unit (630); an evaluation unit (640); and a signal-guiding optical system which is designed to split the test signal generated by the test signal generation unit (620) into a test portion and a reference portion, to couple the test portion of the test signal into the bidirectional optical one-to-multiple simultaneous distribution device (251), and to out-couple the returned portion of the test signal to the detection unit (630) and to combine it, optically or electronically, with the reference portion of the test signal such that a difference signal is formed, wherein the evaluation unit (640) is designed to generate an OFDR spectrum (920) on the basis of the detected difference signal and to identify at least reflection components that can be associated with photonic components of the radar head devices (300-n), and to store and/or output their parameters as calibration information in a storage medium (670). The invention also relates to a method for operating such a radar system (100).[French] L'invention concerne un système radar photonique (100) à surveillance simultanée à trajets multiples comprenant une station centrale (200) et une pluralité de dispositifs de tête radar (300-n) conçus sous la forme de modules émetteur et/ou récepteur, des supports de transmission optique individuels (400-n) des dispositifs de tête radar (300-n) étant chacun connectés à un dispositif optique de distribution simultanée multivoque bidirectionnelle (251), et une unité de surveillance (600) comprenant : une unité de génération de signal test (620) pour générer un signal test ayant au moins une rampe de fréquence modulée qui varie de manière monotone à une vitesse constante ; une unité de détection (630) ; une unité d'évaluation (640) ; et un système optique de guidage de signal qui est conçu pour diviser le signal test généré par l'unité de génération de signal test (620) en une partie de test et une partie de référence, pour coupler la partie de test du signal test dans le dispositif optique de distribution simultanée multivoque bidirectionnelle (251), et pour découpler la partie renvoyée du signal test à l'unité de détection (630) et pour la combiner, optiquement ou électroniquement, avec la partie de référence du signal test de telle sorte qu'un signal de différence est formé, l'unité d'évaluation (640) étant conçue pour générer un spectre OFDR (920) sur la base du signal de différence détecté et pour identifier au moins des composantes de réflexion qui peuvent être associées à des composants photoniques des dispositifs de tête radar (300-n) et pour stocker et/ou délivrer en sortie leurs paramètres en tant qu'informations d'étalonnage dans un support de stockage (670). L'invention concerne également un procédé de fonctionnement d'un tel système radar (100).
