WO2025257377 - ENERGIEWANDLUNGSVORRICHTUNG UND BETRIEBSVERFAHREN
National phase entry is expected:
Publication Number
WO/2025/257377
Publication Date
18.12.2025
International Application No.
PCT/EP2025/066524
International Filing Date
13.06.2025
Title **
[German]
ENERGIEWANDLUNGSVORRICHTUNG UND BETRIEBSVERFAHREN
[English]
ENERGY CONVERSION DEVICE AND OPERATING METHOD
[French]
DISPOSITIF DE CONVERSION D'ÉNERGIE ET PROCÉDÉ DE FONCTIONNEMENT
Applicants **
SMA SOLAR TECHNOLOGY AG
Inventors
RIGBERS, Klaus
MÜLLER, Burkard
WAPPLER, Thomas
ENGEL, Stefan
Priority Data
102024116689.4
13.06.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2053 | |
| EPO | Filing, Examination, Granting | 8624 | |
| Japan | Filing, Examination, Granting | 2183 | |
| South Korea | Filing, Examination, Granting | 2133 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,733
Contact Us
Abstract[German]

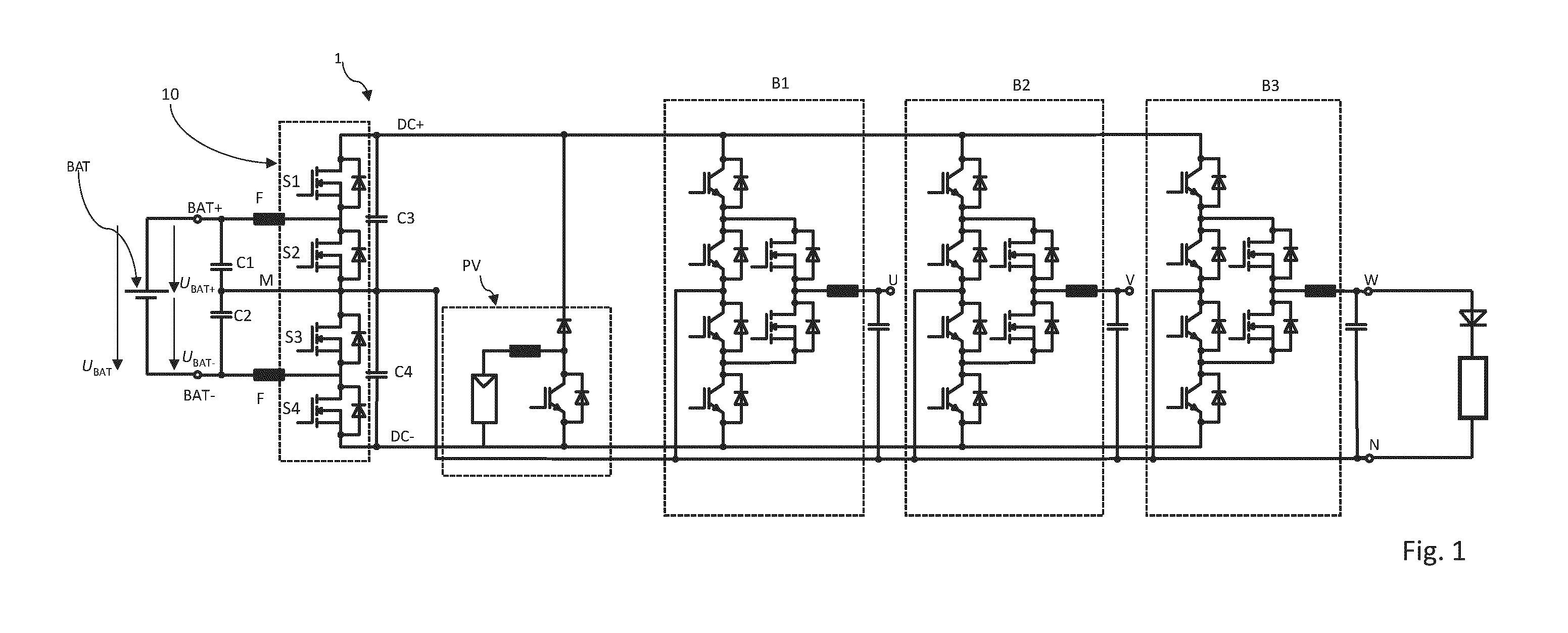

Energiewandlungsvorrichtung (1) mit einer Batterie (BAT) mit Anschlüssen (BAT+, BAT-), einem symmetrischen Spannungssteller (10), der mit den Anschlüssen (BAT+, BAT-) der Batterie (BAT) über jeweils zumindest einen Filter (F) verbunden ist, einem geteilten Zwischenkreis, und zumindest einer Wechselrichterbrücke (B1; B2; B3) zum Bereitstellen jeweils einer Wechselspannung. Die zumindest eine Wechselrichterbrücke (B1; B2; B3) weist einen positiven Gleichspannungsanschluss (DC+), einen negativen Gleichspannungsanschluss (DC-) und einen Mittelabgriff (M) auf. Der symmetrische Spannungssteller (10) ist mit dem positiven Gleichspannungsanschluss (DC+), dem negativen Gleichspannungsanschluss (DC-) und dem Mittelabgriff (M) verbunden und konfiguriert, um eine Potenziallage der Batterie (BAT) bezüglich des Mittelabgriffs (M) anzupassen. Der symmetrische Spannungssteller (10) ist ferner konfiguriert, die Spannung an den Anschlüssen (BAT+, BAT-) der Batterie (BAT) bezüglich des Mittelabgriffs (M) so anzupassen, dass eine Zwischenkreisspannungsdifferenz zwischen einer Spannung einer ersten Zwischenkreishälfte zwischen positiven Gleichspannungsanschluss (DC+) und dem Mittelabgriff (M) und einer Spannung einer zweiten Zwischenkreishälfte zwischen dem Mittelabgriff (M) und negativen Gleichspannungsanschluss (DC-) verringert wird.[English]
The invention relates to an energy conversion device (1) having a battery (BAT) with connections (BAT+, BAT-), a symmetrical voltage controller (10) which is connected to the connections (BAT+, BAT-) of the battery (BAT) via at least one filter (F), a divided intermediate circuit, and at least one inverter bridge (B1; B2; B3) for providing an alternating voltage. The at least one inverter bridge (B1; B2; B3) has a positive DC voltage connection (DC+), a negative DC voltage connection (DC-) and a centre tap (M). The symmetrical voltage controller (10) is connected to the positive DC voltage connection (DC+), the negative DC voltage connection (DC-) and the centre tap (M) and is configured to adjust a potential layer of the battery (BAT) with respect to the centre tap (M). The symmetrical voltage controller (10) is further configured to adjust the voltage at the connections (BAT+, BAT-) of the battery (BAT) with respect to the centre tap (M) such that an intermediate circuit voltage difference between a voltage of a first intermediate circuit half between the positive DC voltage connection (DC+) and the centre tap (M) and a voltage of a second intermediate circuit half between the centre tap (M) and the negative DC voltage terminal (DC-) is reduced.[French]
L'invention concerne un dispositif de conversion d'énergie (1) comprenant une batterie (BAT) avec des connexions (BAT+, BAT-), un régulateur de tension symétrique (10) qui est connecté aux connexions (BAT+, BAT-) de la batterie (BAT) par l'intermédiaire d'au moins un filtre (F), un circuit intermédiaire divisé et au moins un pont onduleur (B1 ; B2 ; B3) pour fournir une tension alternative. Le ou les ponts onduleurs (B1 ; B2 ; B3) comprennent une connexion de tension continue positive (DC+), une connexion de tension continue négative (DC-) et une prise centrale (M). Le régulateur de tension symétrique (10) est connecté à la connexion de tension continue positive (DC+), à la connexion de tension continue négative (DC-) et à la prise centrale (M) et est configuré pour ajuster une couche potentielle de la batterie (BAT) par rapport à la prise centrale (M). Le régulateur de tension symétrique (10) est en outre configuré pour ajuster la tension aux connexions (BAT+, BAT-) de la batterie (BAT) par rapport à la prise centrale (M) de telle sorte qu'une différence de tension de circuit intermédiaire entre une tension d'une première moitié de circuit intermédiaire entre la connexion de tension continue positive (DC+) et la prise centrale (M) et une tension d'une seconde moitié de circuit intermédiaire entre la prise centrale (M) et la borne de tension continue négative (DC-) est réduite.
