WO2025256952 - ELEKTRISCHE UND/ODER ELEKTRONISCHE BAUGRUPPE
National phase entry is expected:
Publication Number
WO/2025/256952
Publication Date
18.12.2025
International Application No.
PCT/EP2025/065257
International Filing Date
03.06.2025
Title **
[German]
ELEKTRISCHE UND/ODER ELEKTRONISCHE BAUGRUPPE
[English]
ELECTRICAL AND/OR ELECTRONIC ASSEMBLY
[French]
ENSEMBLE ÉLECTRIQUE ET/OU ÉLECTRONIQUE
Applicants **
ROBERT BOSCH GMBH
Inventors
MEHRINGER, Paul
OTT, Harald
WESSNER, Jochen
GERUNDT, Oliver
KILAST, Bernd
Priority Data
102024205492.5
14.06.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1882 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2000 | |
| South Korea | Filing, Examination, Granting | 1754 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,483
Contact Us
Abstract[German]

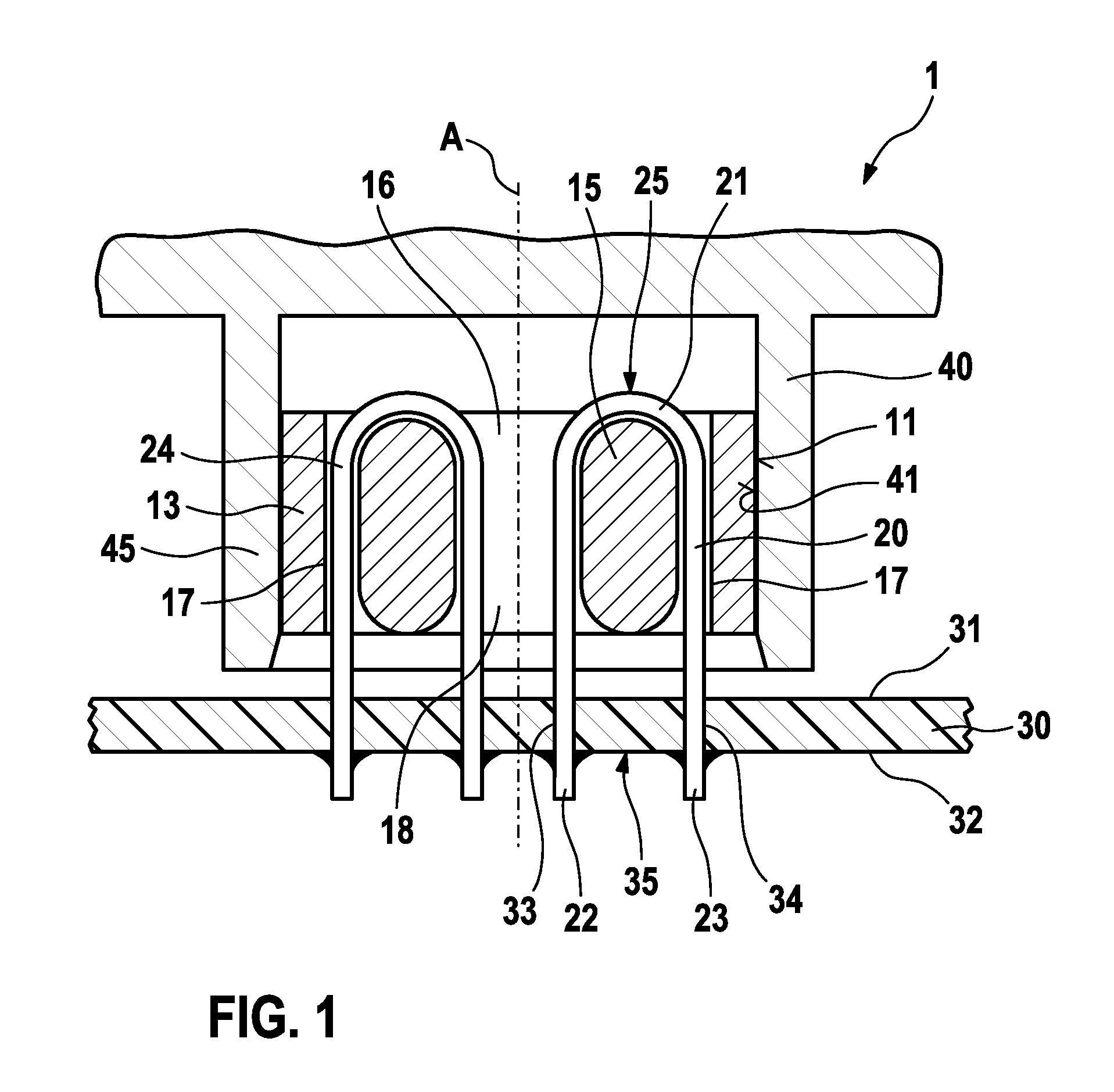

Es wird eine elektrische und/oder elektronische Baugruppe (1) vorgeschlagen umfassend wenigstens einen Magnetkern (10), wenigstens einen elektrischen Leiter (20), wenigstens eine Leiterplatte (30) und wenigstens einen Kühlkörper (40), wobei der Magnetkern (10) zwischen der Leiterplatte (30) und dem Kühlkörper (40) angeordnet ist, wobei eine Auflagefläche (11) des Magnetkerns (10) mittelbar und/oder unmittelbar an einer Oberfläche (41) des Kühlkörpers (40) anliegt, wobei der elektrische Leiter (20) wenigstens ein U-förmiges Leitersegment (21) umfasst, wobei das Leitersegment (21) durch den Magnetkern (10) hindurch verläuft, wobei das Leitersegment (21) ein erstes Ende (22) und ein zweites Ende (23) aufweist, wobei das erste Ende (22) mit der Leiterplatte (30) verbunden ist und das zweite Ende (23) mit der Leiterplatte (30) verbunden ist.[English]
The invention relates to an electrical and/or electronic assembly (1) comprising at least one magnetic core (10), at least one electrical conductor (20), at least one printed circuit board (30) and at least one heat sink (40), wherein the magnetic core (10) is located between the printed circuit board (30) and the heat sink (40), wherein a bearing surface (11) of the magnetic core (10) bears directly and/or indirectly against a surface (41) of the heat sink (40), wherein the electrical conductor (20) has at least one U-shaped conductor segment (21), wherein the conductor segment (21) runs through the magnetic core (10), wherein the conductor segment (21) has a first end (22) and a second end (23). wherein the first end (22) is connected to the printed circuit board (30) and the second end (23) is connected to the printed circuit board (30).[French]
L'invention concerne un ensemble électrique et/ou électronique (1) comprenant au moins un noyau magnétique (10), au moins un conducteur électrique (20), au moins une carte de circuit imprimé (30) et au moins un dissipateur thermique (40), le noyau magnétique (10) étant situé entre la carte de circuit imprimé (30) et le dissipateur thermique (40), une surface d'appui (11) du noyau magnétique (10) prenant appui directement et/ou indirectement contre une surface (41) du dissipateur thermique (40), le conducteur électrique (20) comportant au moins un segment conducteur en forme de U (21), le segment conducteur (21) traversant le noyau magnétique (10), le segment conducteur (21) présentant une première extrémité (22) et une seconde extrémité (23). La première extrémité (22) est connectée à la carte de circuit imprimé (30) et la seconde extrémité (23) est connectée à la carte de circuit imprimé (30).
