WO2025247881 - SPRING FOR A PUSH BUTTON OF A DENTAL HANDPIECE
National phase entry is expected:
Publication Number
WO/2025/247881
Publication Date
04.12.2025
International Application No.
PCT/EP2025/064608
International Filing Date
27.05.2025
Title **
[English]
SPRING FOR A PUSH BUTTON OF A DENTAL HANDPIECE
[French]
RESSORT POUR BOUTON-POUSSOIR D'UNE PIÈCE À MAIN DENTAIRE
Applicants **
BIEN-AIR HOLDING SA
Inventors
MADRIGAL, Julian
FRUND, Guillaume
Priority Data
24178282.0
27.05.2024
EP
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2295 | |
| EPO | Filing, Examination, Granting | 10685 | |
| Japan | Filing, Examination, Granting | 2277 | |
| South Korea | Filing, Examination, Granting | 2318 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
22,315
Contact Us
Abstract[English]

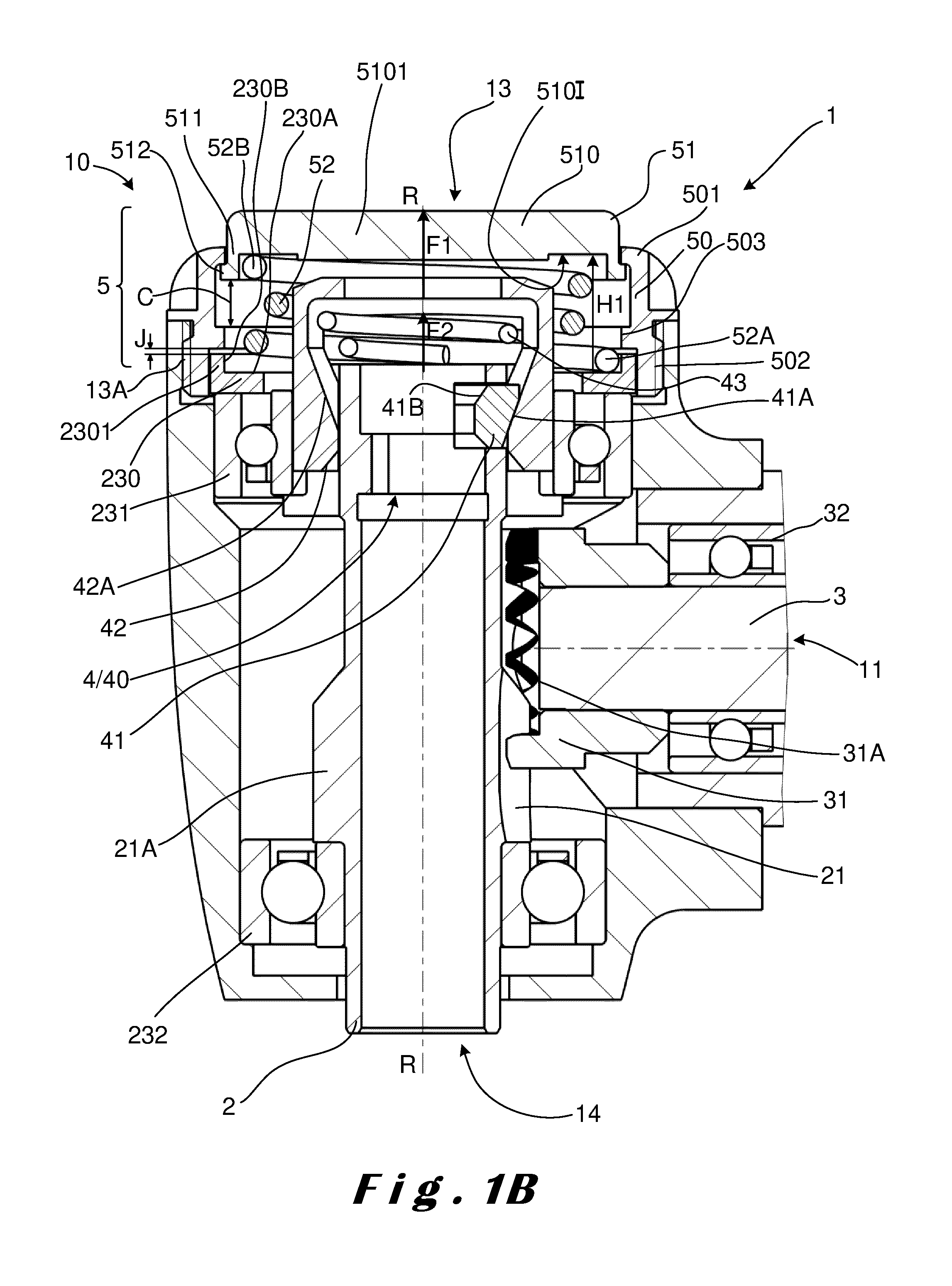

The present invention relates to a head (10) for a dental handpiece (1) intended for dental or surgical applications having an upper opening (13) intended for accommodating a pusher module (5) and a lower opening (14) intended for inserting a removable drilling tool (100). The head (10) comprises a drive shaft (2) for rotating the drilling tool (100) about an axis of rotation (R), wherein the drive shaft (2) is rotationally secured to a first ball bearing (231) and to a second ball bearing (232), and wherein the drive shaft (2) is further provided with a clamping mechanism (4) for the drilling tool (100); and the pusher module (5) comprises a push button (51) closing off the top of the head (10), wherein the push button (51) is held in a first, rest position (P1) via a first return spring (52), and wherein the push button (51) is arranged to act on the clamping mechanism (4) and release the drilling tool (100) in a second, depressed position (P2) following a pressure applied against a first return force (F1) of the first return spring (52); the head (10) being characterised in that the first return spring (52) is a preloaded spring arranged between the push button (51) and the first ball bearing (231), wherein the preloaded spring is in direct or indirect contact with the first ball bearing (231), such that the first return force (F1) acts directly or indirectly on the first ball bearing (231) in addition to acting on the push button (51).[French]
La présente invention se rapporte à une tête (10) pour pièce à main dentaire (1) destinée à des applications dentaires ou chirurgicales qui possède une ouverture supérieure (13) prévue pour le logement d’un module poussoir (5) et une ouverture inférieure (14) prévue pour l’insertion d’un outil de fraisage (100) amovible. La tête (10) comprend un arbre d’entraînement (2) prévu pour actionner en rotation l’outil de fraisage (100) autour d’un axe de rotation (R), l’arbre d’entraînement (2) étant solidaire en rotation d’un premier roulement à billes (231) et d’un deuxième roulement à billes (232), et l’arbre d’entraînement (2) étant par ailleurs pourvu d’un mécanisme de serrage (4) pour l’outil de fraisage (100); et le module poussoir (5) comprend un bouton-poussoir (51) refermant le haut de la tête (10), le bouton-poussoir (51) étant maintenu dans une première position (P1) de repos via un premier ressort de rappel (52), le bouton-poussoir (51) étant agencé pour agir sur le mécanisme de serrage (4) et libérer l’outil de fraisage (100) en deuxième position (P2) enfoncée suite à une pression exercée à l’encontre d’une première force de rappel (F1) du premier ressort de rappel (52); la tête (10) étant caractérisée en ce que le premier ressort de rappel (52) est un ressort précontraint agencé entre le bouton-poussoir (51 ) et le premier roulement à billes (231 ), le ressort précontraint en étant en contact direct ou indirect avec le premier roulement à billes (231), de telle sorte que la première force de rappel (F1) agisse directement ou indirectement sur le premier roulement à billes (231) en plus du bouton-poussoir (51).
