WO2025252535 - INTEGRIERTE SCHALTUNG UND BORDNETZ MIT EINER INTEGRIERTEN SCHALTUNG

National phase entry is expected:
Publication Number WO/2025/252535
Publication Date 11.12.2025
International Application No. PCT/EP2025/064606
International Filing Date 27.05.2025
Title **
[German] INTEGRIERTE SCHALTUNG UND BORDNETZ MIT EINER INTEGRIERTEN SCHALTUNG
[English] INTEGRATED CIRCUIT, AND ON-BOARD ELECTRICAL SYSTEM COMPRISING AN INTEGRATED CIRCUIT
[French] CIRCUIT INTÉGRÉ ET SYSTÈME ÉLECTRIQUE EMBARQUÉ COMPRENANT UN CIRCUIT INTÉGRÉ
Applicants **
ROBERT BOSCH GMBH
Inventors
ZABBE, Frank
MEYER, Thomas
Priority Data
102024205208.6   06.06.2024   DE
Application details
Total Number of Claims/PCT *
Number of Independent Claims *
Number of Priorities *
Number of Multi-Dependent Claims *
Number of Drawings *
Pages for Publication *
Number of Pages with Drawings *
Pages of Specification *
*
Number of Office Actions *
*
International Searching Authority
*
Recordal of a Change of the Applicant's Name/Address
*
Type of Assignment
*
Applicant's Legal Status
*
*
*
*
*
*
Entry into National Phase under
*
Patent Delivery
*
译文

* The data is based on automatic recognition. Please verify and amend if necessary.

** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.

Quotation for National Phase entry

Country StagesTotal
China Filing, Examination, Granting1909
EPO Filing, Examination, Granting8126
Japan Filing, Examination, Granting2031
South Korea Filing, Examination, Granting1819
USA Filing, Examination, Granting4740
MasterCard Visa
Total: 18,625
Contact Us

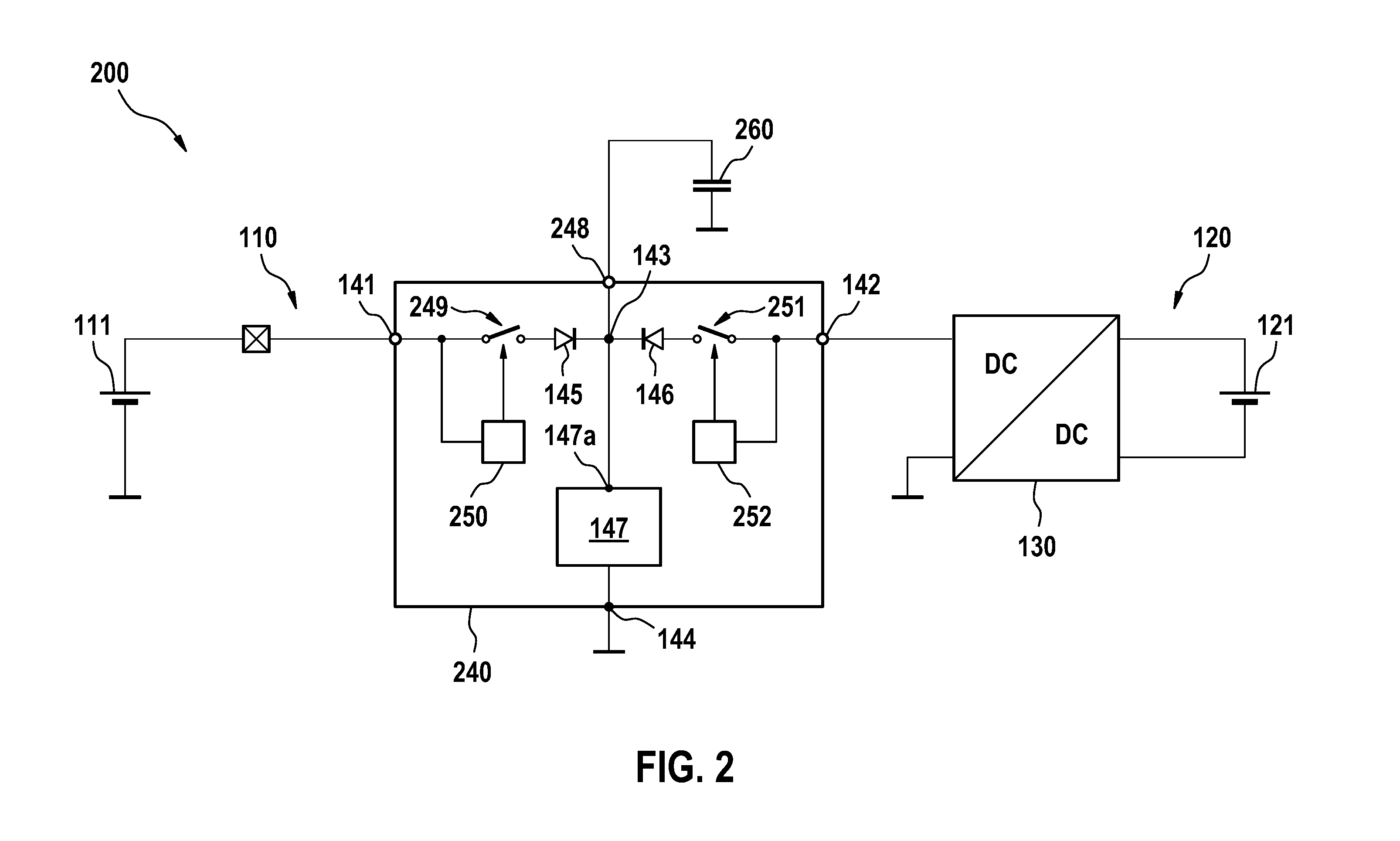

Abstract[German] Die Erfindung betrifft eine integrierte Schaltung (140, 240), aufweisend einen ersten Spannungsversorgungspin (141), der dazu eingerichtet ist, dass an ihn eine erste Versorgungsspannung mit einem ersten Versorgungsspannungsniveau angelegt wird; einen zweiten Spannungsversorgungspin (142), der dazu eingerichtet ist, dass an ihn eine zweite Versorgungsspannung mit einem zweiten Versorgungsspannungsniveau angelegt wird; wenigstens eine integrierte funktionale Komponente (147), die dazu eingerichtet ist, eine Funktion der integrierten Schaltung (140, 240) bereitzustellen, wobei die funktionale Komponente (147) einen Spannungsversorgungsanschluss (147a) aufweist, der dazu eingerichtet ist, die funktionale Komponente (147) mit einer an dem Spannungsversorgungsanschluss (147a) anliegenden dritte Versorgungsspannung zu versorgen. Die integrierte Schaltung (140, 240) weist weiterhin einen integrierten Sternpunkt (143) auf, wobei der erste Spannungsversorgungspin (141) elektrisch leitend über ein erstes integriertes Stromsperrelement (145) mit dem Sternpunkt (143) verbunden ist, der zweite Spannungsversorgungspin (142) elektrisch leitend über ein zweites integriertes Stromsperrelement (146) mit dem Sternpunkt (143) verbunden ist und der Spannungsversorgungsanschluss (147a) elektrisch leitend mit dem Sternpunkt (143) verbunden ist.[English] The invention relates to an integrated circuit (140, 240), comprising a first voltage supply pin (141), which is designed such that a first supply voltage having a first supply voltage level is applied to the first voltage supply pin; a second voltage supply pin (142), which is designed such that a second supply voltage having a second supply voltage level is applied to the second voltage supply pin; and at least one integrated functional component (147), which is designed to provide a function of the integrated circuit (140, 240), the functional component (147) having a voltage supply connection (147a), which is designed to supply the functional component (147) with a third supply voltage applied to the voltage supply connection (147a). The integrated circuit (140, 240) also has an integrated star point (143), the first voltage supply pin (141) being electrically conductively connected to the star point (143) via a first integrated current blocking element (145), the second voltage supply pin (142) being electrically conductively connected to the star point (143) via a second integrated current blocking element (146), and the voltage supply connection (147a) being electrically conductively connected to the star point (143).[French] L'invention concerne un circuit intégré (140, 240), comprenant une première broche d'alimentation en tension (141), qui est conçue de telle sorte qu'une première tension d'alimentation ayant un premier niveau de tension d'alimentation est appliquée à la première broche d'alimentation en tension ; une seconde broche d'alimentation en tension (142), qui est conçue de telle sorte qu'une deuxième tension d'alimentation ayant un second niveau de tension d'alimentation est appliquée à la seconde broche d'alimentation en tension ; et au moins un composant fonctionnel intégré (147), qui est conçu pour fournir une fonction du circuit intégré (140, 240), le composant fonctionnel (147) ayant une connexion d'alimentation en tension (147a), qui est conçue pour fournir le composant fonctionnel (147) avec une troisième tension d'alimentation appliquée à la connexion d'alimentation en tension (147a). Le circuit intégré (140, 240) a également un point en étoile (143) intégré, la première broche d'alimentation en tension (141) étant connectée de manière électroconductrice au point en étoile (143) par l'intermédiaire d'un premier élément de blocage de courant intégré (145), la seconde broche d'alimentation en tension (142) étant connectée de manière électroconductrice au point en étoile (143) par l'intermédiaire d'un second élément de blocage de courant intégré (146), et la connexion d'alimentation en tension (147a) étant connectée de manière électroconductrice au point en étoile (143).
