WO2025242774 - ANORDNUNG UMFASSEND EINE GATTEREINRICHTUNG ZUM BESCHICKEN EINER SPINNEREIVORBEREITUNGSMASCHINE UND EINE STEUERUNGSEINHEIT
National phase entry is expected:
Publication Number
WO/2025/242774
Publication Date
27.11.2025
International Application No.
PCT/EP2025/064065
International Filing Date
22.05.2025
Title **
[German]
ANORDNUNG UMFASSEND EINE GATTEREINRICHTUNG ZUM BESCHICKEN EINER SPINNEREIVORBEREITUNGSMASCHINE UND EINE STEUERUNGSEINHEIT
[English]
ARRANGEMENT COMPRISING A CREEL DEVICE FOR SUPPLYING A SPINNING PREPARATION MACHINE AND A CONTROL UNIT
[French]
AGENCEMENT COMPRENANT UN DISPOSITIF DE CANTRE POUR ALIMENTER UNE MACHINE DE PRÉPARATION DE FILAGE ET UNITÉ DE COMMANDE
Applicants **
TRÜTZSCHLER GROUP SE
Inventors
BOSSMANN, Johannes
Priority Data
102024114743.1
24.05.2024
DE
102024116519.7
12.06.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2298 | |
| EPO | Filing, Examination, Granting | 11372 | |
| Japan | Filing, Examination, Granting | 2340 | |
| South Korea | Filing, Examination, Granting | 2482 | |
| USA | Filing, Examination, Granting | 4940 |
Total:
23,432
Contact Us
Abstract[German]
Die Erfindung betrifft eine Anordnung (1) umfassend eine Gattereinrichtung (2) zum Beschicken einer Spinnereivorbereitungsmaschine (3) mit Faserbändern (5) aus einer Vielzahl von auf einer Aufstellfläche (8) der Gattereinrichtung (2) bereitstellbaren Faserbandkannen (4) und eine Steuerungseinheit (13), wobei die Gattereinrichtung einen entlang einer Hochachse (Z) oberhalb der Aufstellfläche (8) anordbaren bzw. angeordneten Längsbalken (7) und an dem Längsbalken angeordnete Abzugsvorrichtungen (9), die jeweils ein Umlenkelement (10) zum Umlenken eines von der jeweiligen Faserbandkanne (4) kommenden Faserbandes (5) hin zu einem Längsende (15) des Längsbalkens (7) umfassen, aufweist, wobei innerhalb der Aufstellfläche (8) jeder Abzugsvorrichtung (9) ein der jeweiligen Abzugsvorrichtung nächstliegender erster Kannenstellplatz (16) und ein von der jeweiligen Abzugsvorrichtung (9) entfernter zweiter Kannenstellplatz (17) zugeordnet ist. Die Gattereinrichtung weist je Abzugsvorrichtung (9) eine mit der Steuerungseinheit (13) verbundene Detektionsvorrichtung (25) zum Erfassen eines Objektes in einem Detektionsbereich (26) der jeweiligen Detektionsvorrichtung (25) auf, wobei die jeweilige Detektionsvorrichtung derart ausgerichtet ist, dass deren Detektionsbereich (26) entlang der Hochachse (Z) unterhalb der zugeordneten Abzugsvorrichtung angeordnet ist, und wobei die Steuerungseinheit konfiguriert ist, basierend auf von den Detektionsvorrichtungen empfangenen Signalen zu erkennen, ob die jeweilige Faserbandkanne (4), aus der das Faserband (5) an der jeweiligen Abzugsvorrichtung abgezogen wird, auf dem ersten Kannenstellplatz (16) oder dem zweiten Kannenstellplatz (17) steht.[English]

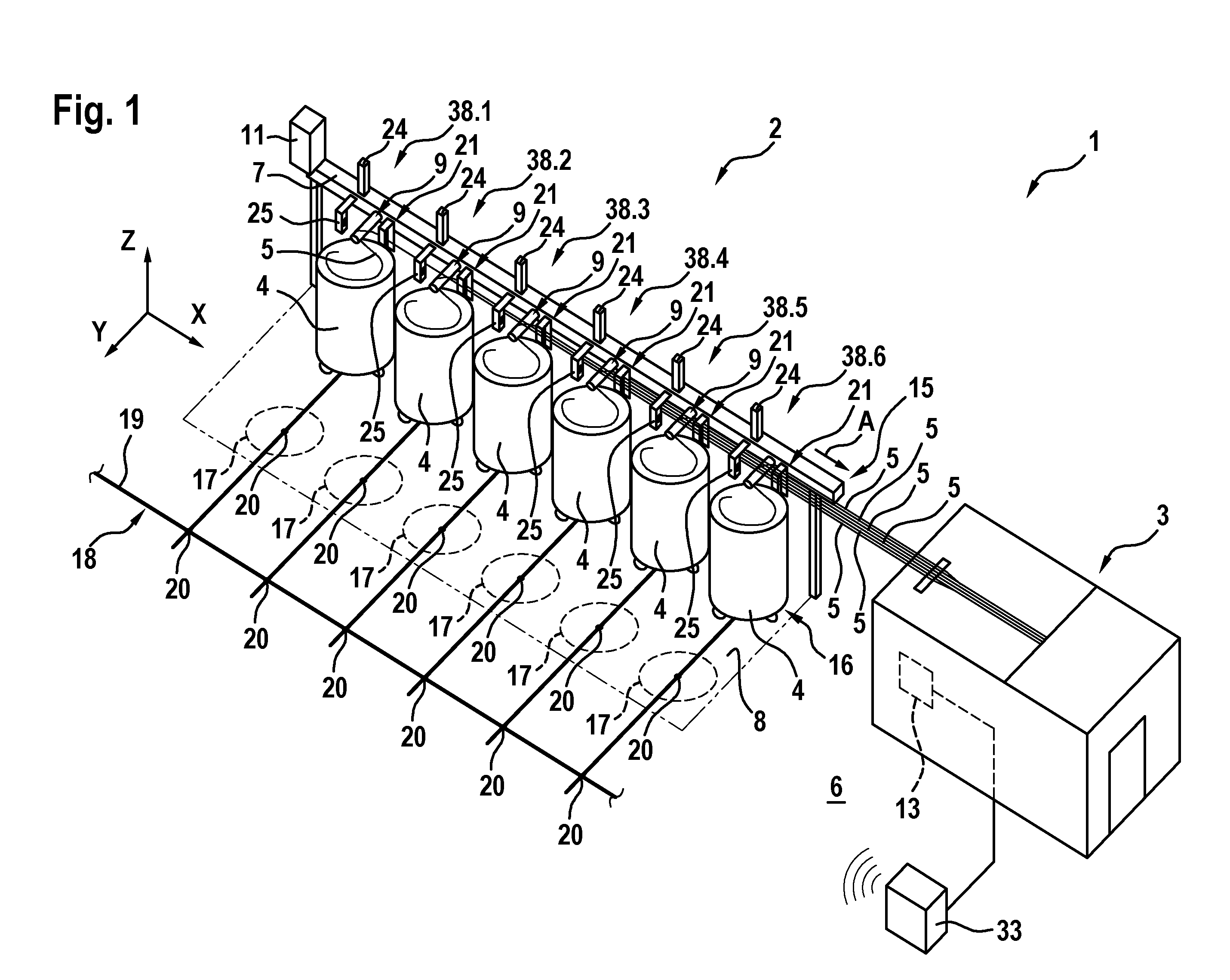

The invention relates to an arrangement (1) comprising: a creel device (2) for supplying a spinning preparation machine (3) with fibre slivers (5) from a plurality of fibre sliver cans (4) that can be provided on a surface (8) supporting the creel device (2); and a control unit (13). The creel device has: a longitudinal beam (7) which can be arranged or is arranged along a vertical axis (Z) above the surface (8); and withdrawal devices (9) which are arranged on the longitudinal beam (7) and each comprise a deflection element (10) for deflecting a fibre sliver (5) coming from the associated fibre sliver can (4) towards a longitudinal end (15) of the longitudinal beam (7), wherein, within the surface (8), each withdrawal device (9) is associated with a first can location (16), located closest to the associated withdrawal device (9), and with a second can location (17), located further away from the associated withdrawal device (9). The creel device comprises, for each withdrawal device (9), a detection device (25) connected to the control unit (13) for detecting an object in a detection region (26) of said detection device (25), wherein each detection device is oriented in such a way that the detection region (26) thereof is arranged along the vertical axis (Z) below the associated withdrawal device, and wherein the control unit is designed to recognise, on the basis of signals received from the detection devices, whether the fibre sliver can (4) from which the fibre sliver (5) is being withdrawn at the withdrawal device (9) is located in the first can location (16) or in the second can location (17).[French]
L'invention se rapporte à un agencement (1) comprenant : un dispositif de cantre (2) pour fournir à une machine de préparation de filage (3) des rubans de fibres (5) provenant d'une pluralité de canettes de ruban de fibres (4) qui peuvent être disposées sur une surface (8) supportant le dispositif de cantre (2) ; et une unité de commande (13). Le dispositif de cantre comporte : une barre longitudinale (7) qui peut être disposée ou est disposée le long d'un axe vertical (Z) au-dessus de la surface (8) ; et des dispositifs de retrait (9) qui sont disposés sur la barre longitudinale (7) et comprennent chacun un élément de déviation (10) permettant de dévier un ruban de fibres (5) provenant de la canette de fibres (4) associée vers une extrémité longitudinale (15) de la barre longitudinale (7). À l'intérieur de la surface (8), chaque dispositif de retrait (9) est associé à un premier emplacement de canette (16), situé le plus près du dispositif de retrait associé (9), et à un second emplacement de canette (17), situé plus loin du dispositif de retrait associé (9). Le dispositif de cantre comprend, pour chaque dispositif de retrait (9), un dispositif de détection (25) connecté à l'unité de commande (13) permettant de détecter un objet dans une région de détection (26) dudit dispositif de détection (25), chaque dispositif de détection étant orienté de telle sorte que sa région de détection (26) est disposée le long de l'axe vertical (Z) au-dessous du dispositif de retrait associé, et l'unité de commande étant conçue pour reconnaître, en fonction de signaux reçus en provenance des dispositifs de détection, si la canette de fibres (4) de laquelle le ruban de fibres (5) est retiré au niveau du dispositif de retrait (9) est située dans le premier emplacement de canette (16) ou dans le second emplacement de canette (17).
