WO2025237877 - HOCHDRUCKWALZENPRESSE MIT ZWEI LOSWALZEN
National phase entry is expected:
Publication Number
WO/2025/237877
Publication Date
20.11.2025
International Application No.
PCT/EP2025/062861
International Filing Date
12.05.2025
Title **
[German]
HOCHDRUCKWALZENPRESSE MIT ZWEI LOSWALZEN
[English]
HIGH-PRESSURE ROLLER PRESS HAVING TWO IDLE ROLLERS
[French]
PRESSE À ROULEAUX HAUTE PRESSION AVEC DEUX ROULEAUX LIBRES
Applicants **
KHD HUMBOLDT WEDAG GMBH
Inventors
DR. HACHENBERG, Niko
KNOCH, Alexander
Priority Data
102024113718.5
16.05.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1882 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 1845 | |
| South Korea | Filing, Examination, Granting | 1441 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,015
Contact Us
Abstract[German]

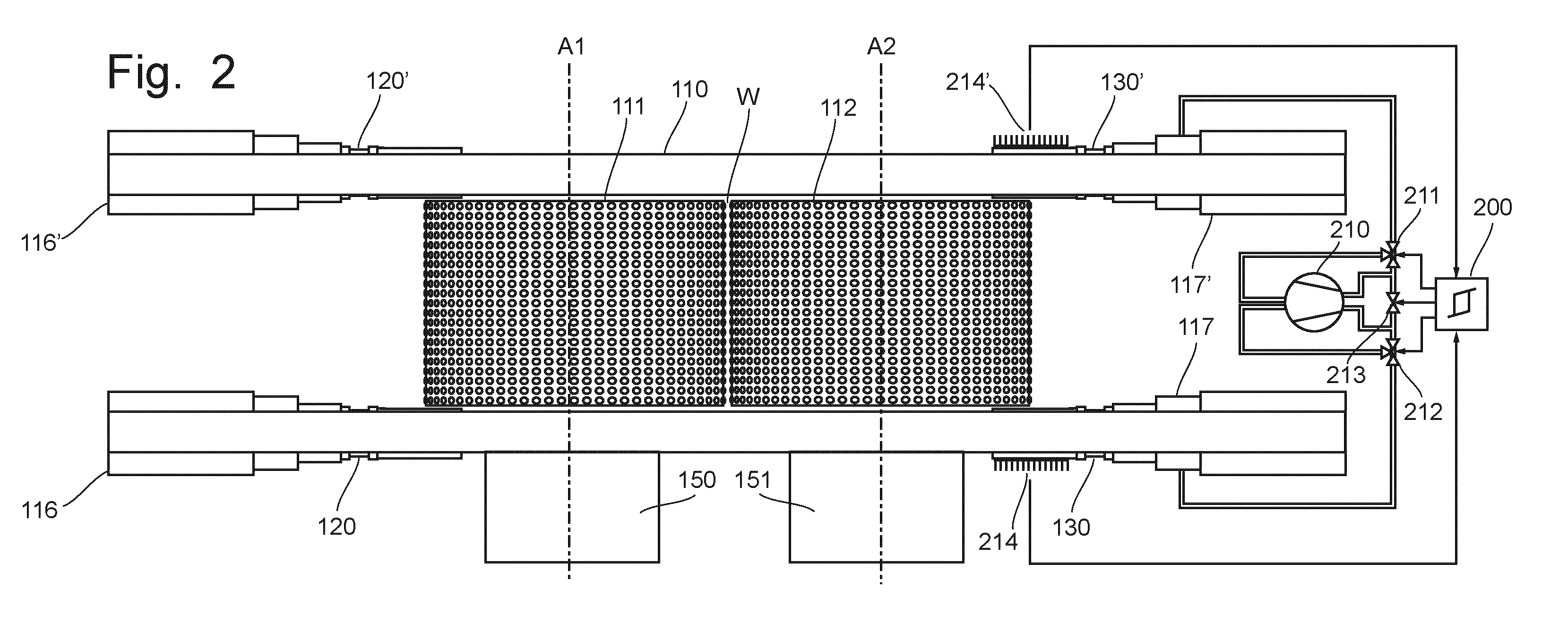

Die Erfindung betrifft eine Hochdruckwalzenpresse zur Zerkleinerung von sprödem Mahlgut, aufweisend mindestens zwei um eine Walzenachse (A1, A2) in Lagergehäusen drehbar gelagerten und durch einen Walzenspalt (W) voneinander getrennten Mahlwalzen (111, 112), wobei die Lagergehäuse mit ihren Unter- und Oberseiten auf Gleitbahnen von Konsolen eines Maschinenrahmens (110) verschieblich gelagert sind, und wobei mindestens eine Mahlwalze (111) über Hydraulikzylinder (120, 120'), die an dessen Lagergehäusen angreifen, an Seitenteilen (116) des Maschinenrahmens (110) abgestützt ist. Erfindungsgemäß ist vorgesehen, dass mindestens eine weitere Mahlwalze (112) über Gasdruckzylinder (130, 130'), die an dessen Lagergehäusen angreifen, an Seitenteilen (117) des Maschinenrahmens (110) abgestützt ist.[English]
The invention relates to a high-pressure roller press for comminuting brittle material to be ground, comprising at least two grinding rollers (111, 112) which are mounted rotatably about a roller axis (A1, A2) in bearing housings and are separated from one another by a nip (W), the lower faces and upper faces of the bearing housings being mounted movably along slideways of brackets of a machine frame (110), and at least one grinding roller (111) being supported against side parts (116) of the machine frame (110) via hydraulic cylinders (120, 120') which act on the bearing housings thereof. According to the invention, at least one additional grinding roller (112) is supported against side parts (117) of the machine frame (110) via gas-pressure cylinders (130, 130') which act on the bearing housings thereof.[French]
L'invention concerne une presse à rouleaux haute pression pour broyer un matériau fragile devant être broyé, comprenant au moins deux rouleaux de broyage (111, 112) qui sont montés de manière rotative autour d'un axe de rouleau (A1, A2) dans des logements de palier et sont séparés l'un de l'autre par une emprise (W), les faces inférieures et les faces supérieures des logements de palier étant montées de manière mobile le long de glissières de supports d'un bâti de machine (110), et au moins un rouleau de broyage (111) étant supporté contre des parties latérales (116) du bâti de machine (110) par l'intermédiaire de vérins hydrauliques (120, 120') qui agissent sur les logements de palier associés. Selon l'invention, au moins un rouleau de broyage supplémentaire (112) est supporté contre des parties latérales (117) du bâti de machine (110) par l'intermédiaire de cylindres à pression de gaz (130, 130') qui agissent sur les logements de palier associés.
