WO2025228964 - ELEKTROCHEMISCHE ZELLENSTAPELEINHEIT
National phase entry is expected:
Publication Number
WO/2025/228964
Publication Date
06.11.2025
International Application No.
PCT/EP2025/061684
International Filing Date
29.04.2025
Title **
[German]
ELEKTROCHEMISCHE ZELLENSTAPELEINHEIT
[English]
ELECTROCHEMICAL CELL STACK UNIT
[French]
UNITÉ D'EMPILEMENT DE CELLULES ÉLECTROCHIMIQUES
Applicants **
ROBERT BOSCH GMBH
Inventors
POERSCH, Sebastian
Priority Data
102024204005.3
29.04.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1911 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2030 | |
| South Korea | Filing, Examination, Granting | 1816 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,604
Contact Us
Abstract[German]
Die Erfindung eine elektrochemische Zellenstapeleinheit (10). Die elektrochemische Zellenstapeleinheit (10) umfasst: - einen elektrochemischen Zellenstapel (20) mit einem ersten, oberen Endbereich (21) und einem zweiten, unteren Endbereich (22), wobei der elektrochemische Zellenstapel (20) entlang einer Längsachse (L) des elektrochemischen Zellenstapels (20) ausdehnbar, insbesondere längenveränderbar, ist, - eine Vielzahl von Verbindungsstangen (30), insbesondere Zugstangen, wobei die Verbindungsstangen (30) jeweils ein erstes, oberes Ende (31) und ein zweites, unteres Ende (32) aufweisen und wobei die Verbindungsstangen (30) parallel zur Längsachse (L) und umlaufend innerhalb oder außerhalb des elektrochemischen Zellenstapels (20) angeordnet sind, - wenigstens zwei Anschlussleitungen (11) zur Medienzuführung und Medienabführung, wobei die Anschlussleitungen (11) jeweils Öffnungen (12) aufweisen, wobei die Öffnungen (12) der Anschlussleitungen (11) jeweils um einen Abstand (D) beabstandet oberhalb der ersten, oberen Enden (31) der Verbindungsstangen (30) angeordnet sind, - eine an dem ersten, oberen Endbereich (21) des elektrochemischen Zellenstapels (20) angeordnete Deckplatte (40), - eine an dem zweiten, unteren Endbereich (22) des elektrochemischen Zellenstapels (20) beweglich angeordnete Verstellplatte (50), - eine unterhalb der Verstellplatte (50) angeordnete Bodenplatte (60), und - einen Höhenverstell- und/oder Verspannmechanismus (70) zur Ausführung einer Bewegung der Verstellplatte (50) entlang der Längsachse (L), wobei der Höhenverstell- und/oder Verspannmechanismus (70) unterhalb des elektrochemischen Zellenstapels (20) und zwischen der Verstellplatte (50) und der Bodenplatte (60) vorgesehen ist. Die Erfindung betrifft ferner ein elektrochemisches Zellenstapeleinheitensystem (100) mit einer derartigen elektrochemischen Zellenstapeleinheit (10).[English]

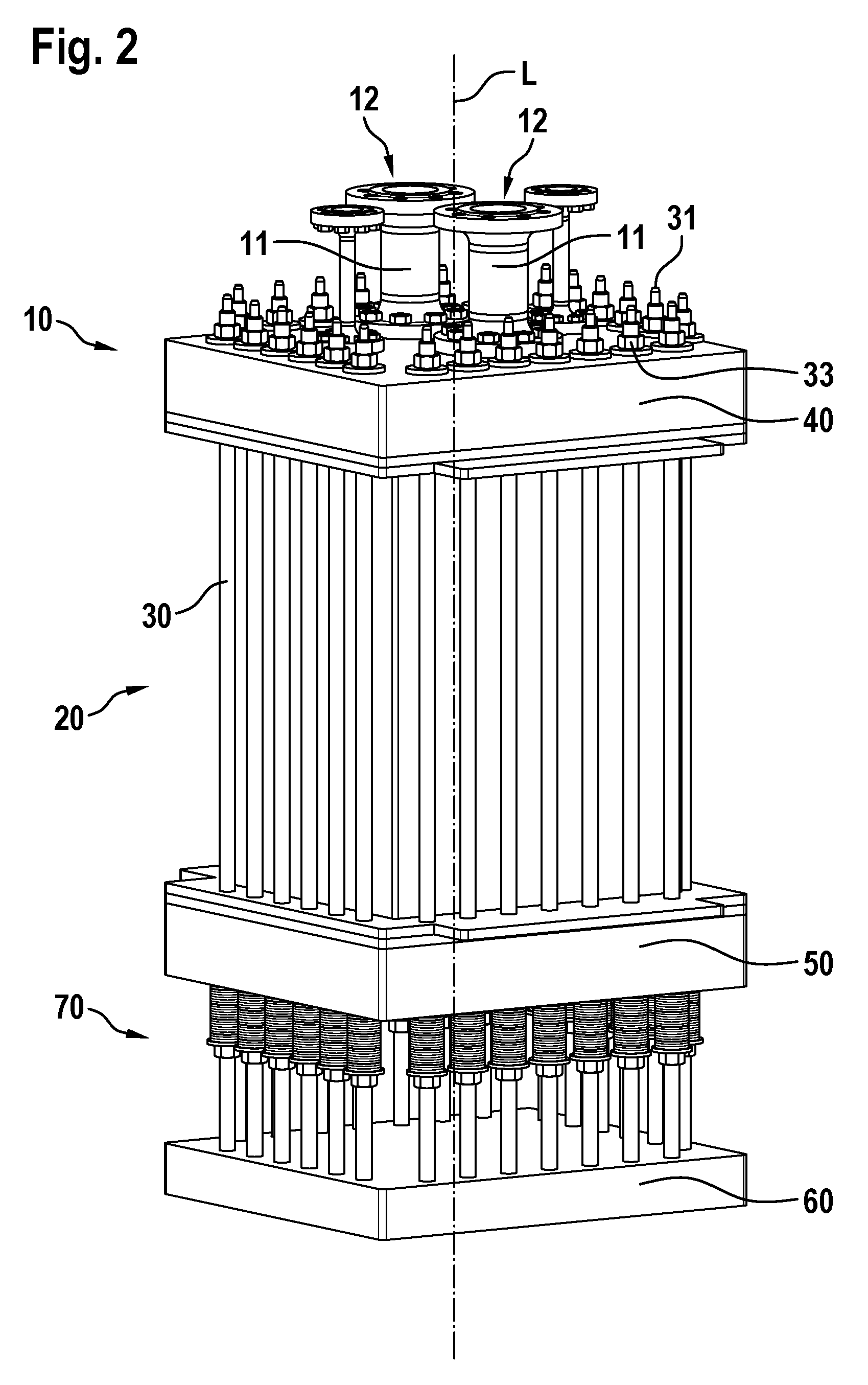

The invention relates to an electrochemical cell stack unit (10). The electrochemical cell stack unit (10) comprises: - an electrochemical cell stack (20) having a first, upper end region (21) and a second, lower end region (22), the electrochemical cell stack (20) being extendable, in particular variable in length, along a longitudinal axis (L) of the electrochemical cell stack (20), - a multiplicity of connecting rods (30), in particular tie rods, each of the connecting rods (30) having a first, upper end (31) and a second, lower end (32), and the connecting rods (30) being arranged parallel to the longitudinal axis (L) and circumferentially inside or outside the electrochemical cell stack (20), - at least two connection lines (11) for supplying and discharging media, each of the connection lines (11) having openings (12), each of the openings (12) of the connection lines (11) being arranged at a distance (D) above the first, upper ends (31) of the connecting rods (30), - a cover plate (40) arranged on the first, upper end region (21) of the electrochemical cell stack (20), - an adjustment plate (50) movably arranged on the second, lower end region (22) of the electrochemical cell stack (20), - a base plate (60) arranged below the adjustment plate (50), and - a height adjustment and/or bracing mechanism (70) for moving the adjustment plate (50) along the longitudinal axis (L), the height adjustment and/or bracing mechanism (70) being provided below the electrochemical cell stack (20) and between the adjustment plate (50) and the base plate (60). The invention also relates to an electrochemical cell stack unit system (100) having such an electrochemical cell stack unit (10).[French]
L'invention concerne une unité d'empilement de cellules électrochimiques (10). L'unité d'empilement de cellules électrochimiques (10) comprend : - un empilement de cellules électrochimiques (20) ayant une première région d'extrémité supérieure (21) et une seconde région d'extrémité inférieure (22), l'empilement de cellules électrochimiques (20) étant extensible, en particulier de longueur variable, le long d'un axe longitudinal (L) de l'empilement de cellules électrochimiques (20), - une multiplicité de tiges de liaison (30), en particulier des tiges d'attache, chacune des tiges de liaison (30) ayant une première extrémité supérieure (31) et une seconde extrémité inférieure (32), et les tiges de liaison (30) étant disposées parallèlement à l'axe longitudinal (L) et circonférentiellement à l'intérieur ou à l'extérieur de l'empilement de cellules électrochimiques (20), - au moins deux lignes de liaison (11) pour fournir et évacuer des milieux, chacune des lignes de liaison (11) ayant des ouvertures (12), chacune des ouvertures (12) des lignes de liaison (11) étant disposée à une distance (D) au-dessus des première extrémités supérieures (31) des tiges de liaison (30), - une plaque de recouvrement (40) disposée sur la première région d'extrémité supérieure (21) de l'empilement de cellules électrochimiques (20), - une plaque de réglage (50) disposée de façon mobile sur la seconde région d'extrémité inférieure (22) de l'empilement de cellules électrochimiques (20), - une plaque de base (60) disposée au-dessous de la plaque de réglage (50), et - un mécanisme de réglage et/ou de renforcement de hauteur (70) pour déplacer la plaque de réglage (50) le long de l'axe longitudinal (L), le mécanisme de réglage et/ou de renforcement de hauteur (70) étant disposé au-dessous de l'empilement de cellules électrochimiques (20) et entre la plaque de réglage (50) et la plaque de base (60). L'invention concerne également un système d'unité d'empilement de cellules électrochimiques (100) ayant une telle unité d'empilement de cellules électrochimiques (10).
