IP-Coster | WO2025242389 | VERFAHREN ZUM STRUKTURIEREN UND/ODER BESCHICHTEN BEREITS VORSTRUKTURIERTER UND/ODER VORBESCHICHTETER SUBSTRATOBERFLÄCHEN EINES PRODUKTWAFERS

Country	Stages	Total
China	Filing, Examination, Granting	2394
EPO	Filing, Examination, Granting	13084
Japan	Filing, Examination, Granting	2431
South Korea	Filing, Examination, Granting	2630
USA	Filing, Examination, Granting	5540

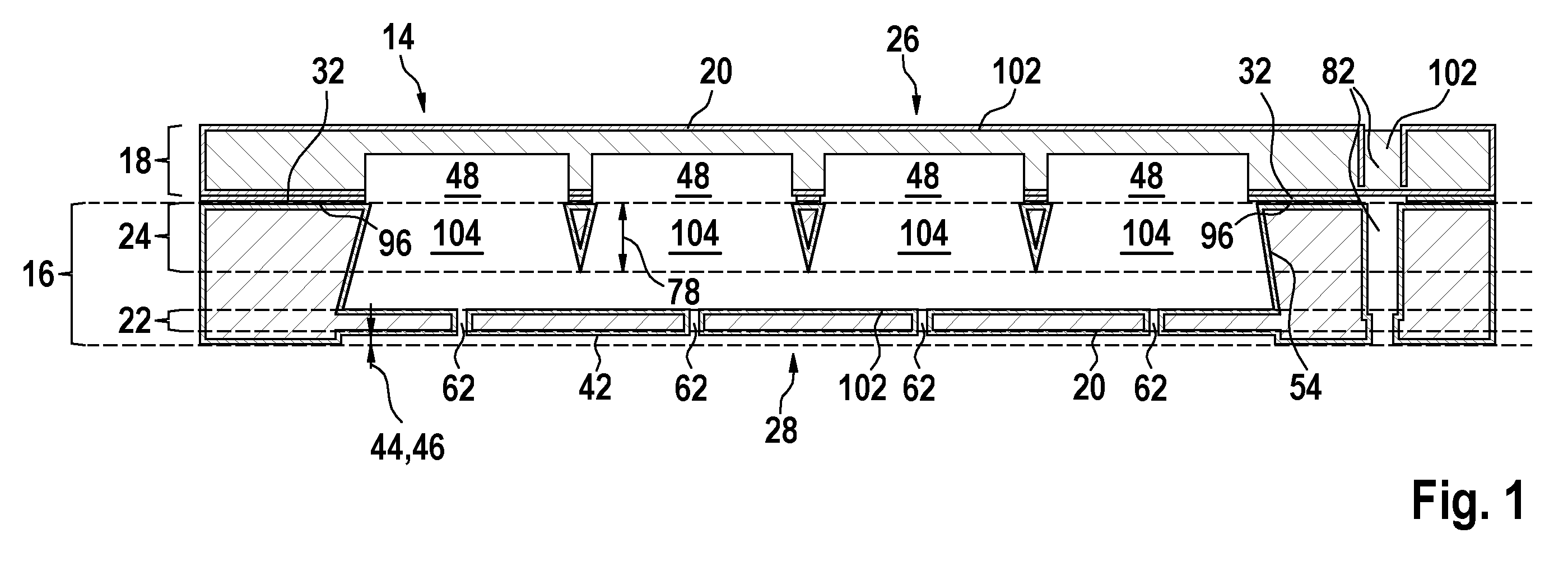

Abstract[German] Die Erfindung bezieht sich auf ein Verfahren zum Strukturieren und/oder Beschichten einer bereits vorstrukturierten und/oder beschichteten Substratoberfläche (10) eines Produktwafers (12) mittels eines Schutzwafers (14) mit mindestens nachfolgenden Verfahrensschritten: Zunächst erfolgt ein Herstellen des Schutzwafers (14) mit mindestens einem ersten Schutzwaferteil (16) und mindestens einem zweiten Schutzwaferteil (18), Siliziummaterial enthaltend und mit einer Siliziumoxidschicht (20) versehen, derart, dass in den Schutzwafer (14) mindestens eine freilegbare Maskenebene (22) integriert wird. Danach erfolgt ein Fügen (30) des zur Substratoberfläche (10) genau justierten Schutzwafers (14) mittels mindestens einer temporären oder dauerhaften Bondverbindung (32). Danach wird ein bereichsweises oder vollständiges Öffnen (34) mindestens einer Kavität (36, 38) im Schutzwafer (14) zur Vornahme von Ätz- und/oder Beschichtungsprozessen am Produktwafer (12) vorgenommen. Anschließend erfolgt ein Entfernen (40) des Schutzwafers (14) von der vorstrukturierten und/oder beschichteten Substratoberfläche (10) des Produktwafers (12) zur Wiederverwendung des Schutzwafers (14). Darüber hinaus bezieht sich die Erfindung auf die Verwendung des Verfahrens zum Strukturieren und/oder Beschichten bereits vorbeschichteter und/oder vorstrukturierter Substratoberflächen (10) von Produktwafern (12).[English] The invention relates to a method for structuring and/or coating an already pre-structured and/or coated substrate surface (10) of a product wafer (12) using a protective wafer (14), having at least the following method steps: First, the protective wafer (14) is produced, said protective wafer having at least one first protective wafer part (16) and at least one second protective wafer part (18), which contain silicon material and are provided with a silicon oxide layer (20), in such a way that at least one exposable mask plane (22) is integrated into the protective wafer (14). The protective wafer (14), which is precisely adjusted relative to the substrate surface (10), is then joined (30) by means of at least one temporary or permanent bonding connection (32). At least one cavity (36, 38) in the protective wafer (14) is then partly or completely opened (34) in order to carry out etching and/or coating processes on the product wafer (12). The protective wafer (14) is then removed (40) from the pre-structured and/or coated substrate surface (10) of the product wafer (12) in order to reuse the protective wafer (14). The invention further relates to the use of the method for structuring and/or coating already pre-coated and/or pre-structured substrate surfaces (10) of product wafers (12).[French] L'invention se rapporte à un procédé de structuration et/ou de revêtement d'une surface de substrat déjà pré-structurée et/ou revêtue (10) d'une tranche de produit (12) à l'aide d'une tranche de protection (14), comportant au moins les étapes de procédé suivantes : tout d'abord, la tranche de protection (14) est produite, ladite tranche de protection comportant au moins une première partie de tranche de protection (16) et au moins une seconde partie de tranche de protection (18), qui contiennent un matériau de silicium et sont pourvues d'une couche d'oxyde de silicium (20), de telle sorte qu'au moins un plan de masque pouvant être mis à nu (22) est intégré dans la tranche de protection (14). La tranche de protection (14), qui est ajustée avec précision par rapport à la surface de substrat (10), est ensuite jointe (30) au moyen d'au moins une connexion de liaison temporaire ou permanente (32). Au moins une cavité (36, 38) dans la tranche de protection (14) est ensuite partiellement ou complètement ouverte (34) afin d'effectuer des processus de gravure et/ou de revêtement sur la tranche de produit (12). La tranche de protection (14) est ensuite retirée (40) de la surface de substrat pré-structurée et/ou revêtue (10) de la tranche de produit (12) afin de réutiliser la tranche de protection (14). L'invention se rapporte en outre à l'utilisation du procédé de structuration et/ou de revêtement de surfaces de substrat déjà pré-revêtues et/ou pré-structurées (10) de tranches de produit (12).

Total Number of Claims/PCT	*
Number of Independent Claims	*
Number of Priorities	*
Number of Multi-Dependent Claims	*
Number of Drawings	*
Pages for Publication	*
Number of Pages with Drawings	*
Pages of Specification	*
Sequence Listing	*
Number of Office Actions	*
International Search Report is established	*
International Searching Authority	EPO *
Recordal of a Change of the Applicant's Name/Address	Change of Applicant's Name and Address *
Type of Assignment	The Standard Agent's Assignment *
Applicant's Legal Status	Legal Entity *
Small Entity	*
Non-Commercial Organization	*
Micro Entity	*
Small Entity, USA	*
Micro Entity, USA	*
Entry into National Phase under	Chapter I *
Patent Delivery	Send the Letters Patent by Courier *
译文

WO2025242389 - VERFAHREN ZUM STRUKTURIEREN UND/ODER BESCHICHTEN BEREITS VORSTRUKTURIERTER UND/ODER VORBESCHICHTETER SUBSTRATOBERFLÄCHEN EINES PRODUKTWAFERS
