WO2025196195 - STECKVERBINDER UND STECKVERBINDERANORDNUNG
National phase entry is expected:
Publication Number
WO/2025/196195
Publication Date
25.09.2025
International Application No.
PCT/EP2025/057652
International Filing Date
20.03.2025
Title **
[German]
STECKVERBINDER UND STECKVERBINDERANORDNUNG
[English]
PLUG CONNECTOR AND PLUG CONNECTOR ASSEMBLY
[French]
CONNECTEUR ENFICHABLE ET ENSEMBLE CONNECTEUR ENFICHABLE
Applicants **
ROBERT BOSCH GMBH
Inventors
WALLENSTEINER, Georg
THIPPESWAMY CHANDRASHEKHARAIAH, Rokkada
Priority Data
102024202778.2
22.03.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2088 | |
| EPO | Filing, Examination, Granting | 8575 | |
| Japan | Filing, Examination, Granting | 2093 | |
| South Korea | Filing, Examination, Granting | 1945 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,441
Contact Us
Abstract[German]
Die Erfindung betrifft einen Steckverbinder (1) ausgebildet zum Zusammenstecken mit einem Gegensteckverbinder (2) entlang einer Steckrichtung (z), mit einem Steckverbindergehäuse (22) und einer Verbindungsvorrichtung zum Verbinden und/oder Verriegeln von Steckverbinder (1) und Gegensteckverbinder (2), die zwischen einer ersten Stellung (K1) und einer zweiten Stellung verstellbar ist und die ein Eingriffselement aufweist, das dazu ausgebildet ist mit einem Gegeneingriffselement des Gegensteckverbinders (2) zu koppeln, um bei einer Verstellung der Verbindungsvorrichtung von der ersten Stellung (K1) in die zweite Stellung den Steckverbinder (1) hin zum Gegensteckverbinder (2) zu verlagern, wobei die Verbindungsvorrichtung ein Sperrelement (90) aufweist, das zwischen einer Ruhestellung (R1) und einer ausgelenkten Stellung verstellbar ist, wobei der Steckverbinder (1) dazu ausgebildet ist, ein Verstellen der Verbindungsvorrichtung von der ersten Stellung (K1) in die zweite Stellung zu sperren, wenn das Sperrelement (90) in der Ruhestellung (R1) ist, und ein Verstellen der Verbindungsvorrichtung von der ersten Stellung (K1) in die zweite Stellung nicht zu sperren, wenn das Sperrelement (90) in der ausgelenkten Stellung ist.[English]

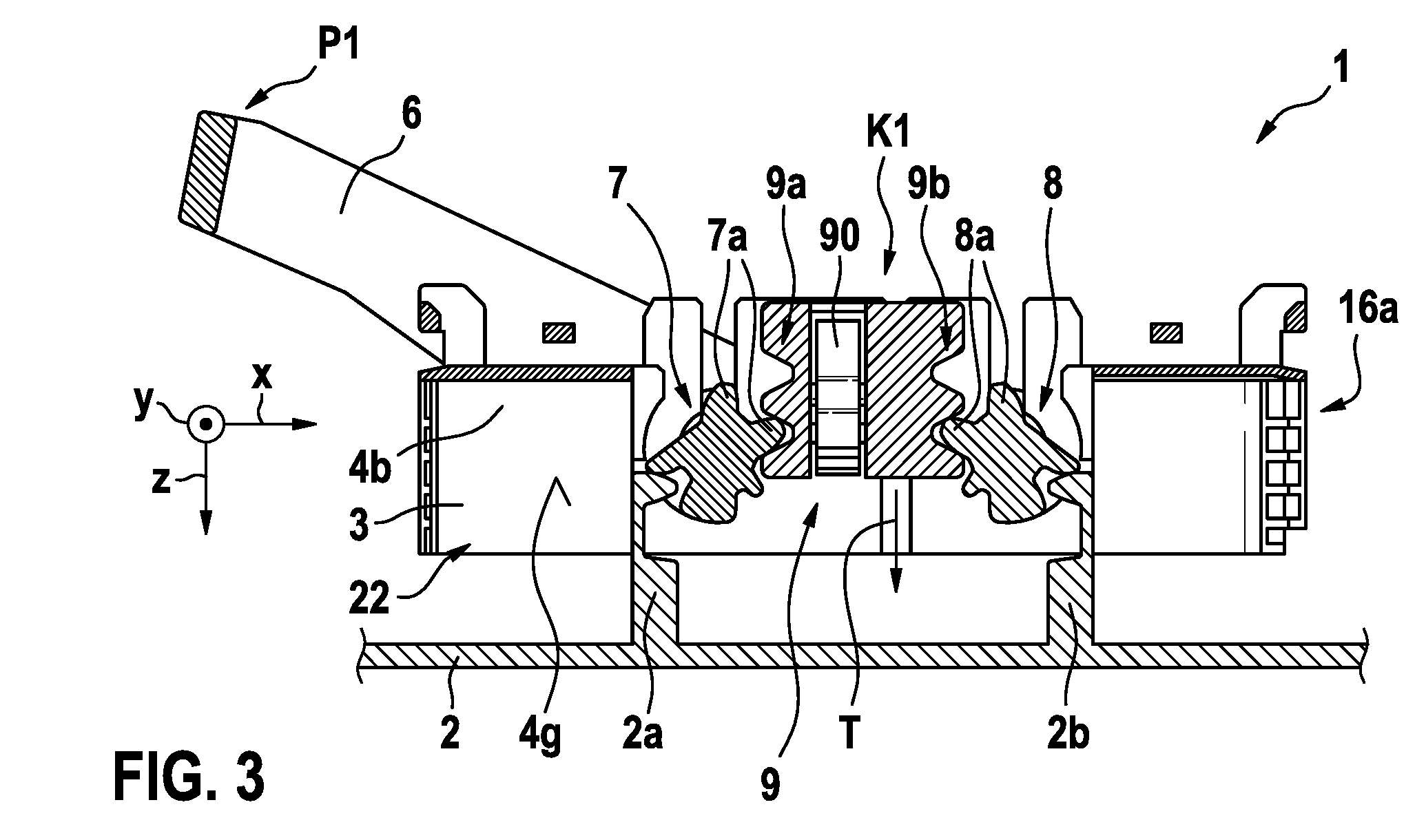

The invention relates to a plug connector (1) which is designed to be plugged together with a mating plug connector (2) in a plug-in direction (z), the plug connector having a plug connector housing (22) and a connecting device for connecting and/or locking the plug connector (1) and the mating plug connector (2), the connecting device being adjustable between a first position (K1) and a second position and comprising an engagement element which is designed to be coupled to a mating engagement element of the mating plug connector (2) in order to move the plug connector (1) toward the mating plug connector (2) when the connecting device is adjusted from the first position (K1) into the second position, wherein the connecting device comprises a blocking element (90) which is adjustable between a rest position (R1) and a deflected position, wherein the plug connector (1) is designed to block an adjustment of the connecting device from the first position (K1) into the second position when the blocking element (90) is in the rest position (R1), and to not block an adjustment of the connecting device from the first position (K1) into the second position when the blocking element (90) is in the deflected position.[French]
L'invention concerne un connecteur enfichable (1) qui est conçu pour être branché dans un connecteur enfichable homologue (2) dans un sens d'enfichage (z), le connecteur enfichable ayant un boîtier de connecteur enfichable (22) et un dispositif de connexion pour connecter et/ou verrouiller le connecteur enfichable (1) et le connecteur enfichable homologue (2), le dispositif de connexion étant réglable entre une première position (K1) et une seconde position et comprenant un élément de mise en prise qui est conçu pour être couplé à un élément de mise en prise homologue du connecteur enfichable homologue (2) afin de déplacer le connecteur enfichable (1) vers le connecteur enfichable homologue (2) lorsque le dispositif de connexion est ajusté entre la première position (K1) et la seconde position, le dispositif de connexion comprenant un élément de blocage (90) qui est réglable entre une position de repos (R1) et une position déviée, le connecteur enfichable (1) étant conçu pour bloquer un réglage du dispositif de connexion entre la première position (K1) et la seconde position lorsque l'élément de blocage (90) est dans la position de repos (R1), et pour ne pas bloquer un réglage du dispositif de connexion entre la première position (K1) et la seconde position lorsque l'élément de blocage (90) est dans la position déviée.
