WO2025201943 - ADAPTER ZUM VERBINDEN EINER SANITÄRARMATUR MIT EINEM S-ANSCHLUSS, SANITÄRINSTALLATION MIT EINEM SOLCHEN ADAPTER, VERWENDUNG EINES ADAPTERS SOWIE VERFAHREN ZUR BEFESTIGUNG EINER SANITÄRARMATUR
National phase entry is expected:
Publication Number
WO/2025/201943
Publication Date
02.10.2025
International Application No.
PCT/EP2025/057209
International Filing Date
17.03.2025
Title **
[German]
ADAPTER ZUM VERBINDEN EINER SANITÄRARMATUR MIT EINEM S-ANSCHLUSS, SANITÄRINSTALLATION MIT EINEM SOLCHEN ADAPTER, VERWENDUNG EINES ADAPTERS SOWIE VERFAHREN ZUR BEFESTIGUNG EINER SANITÄRARMATUR
[English]
ADAPTER FOR CONNECTING A SANITARY FITTING TO AN S-SHAPED CONNECTION, SANITARY INSTALLATION HAVING SUCH AN ADAPTER, USE OF AN ADAPTER AND METHOD FOR SECURING A SANITARY FITTING
[French]
ADAPTATEUR POUR RACCORDER UN ÉQUIPEMENT SANITAIRE À UN RACCORD EN FORME DE S, INSTALLATION SANITAIRE COMPRENANT UN TEL ADAPTATEUR, UTILISATION D'UN ADAPTATEUR ET PROCÉDÉ DE FIXATION D'UN ÉQUIPEMENT SANITAIRE
Applicants **
GROHE AG
Inventors
VOELLER, Martin
LUIG, Frank-Thomas
Priority Data
102024109037.5
28.03.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1903 | |
| EPO | Filing, Examination, Granting | 8156 | |
| Japan | Filing, Examination, Granting | 2001 | |
| South Korea | Filing, Examination, Granting | 1757 | |
| USA | Filing, Examination, Granting | 8940 |
Total:
22,757
Contact Us
Abstract[German]
Adapter (1, 2) zum Verbinden einer Sanitärarmatur (3) mit einem S-Anschluss (4, 5), zumindest aufweisend: ein Hülsenelement (6), zumindest aufweisend eine erste Stirnseite (7), eine zweite Stirnseite (8) sowie ein erstes Innengewinde (9); und eine Exzenterhülse (10), wobei das Hülsenelement (6) an der zweiten Stirnseite (8) eine Aufnahme (11) aufweist, in der die Exzenterhülse (10) drehbar angeordnet ist, so dass ein Anschlussstutzen (12) der Exzenterhülse (10), der in einer Anschlussaufnahme (13) der Sanitärarmatur (3) anordenbar ist, durch Verdrehen der Exzenterhülse (10) gegenüber dem Hülsenelement (6) exzentrisch gegenüber dem Hülsenelement (6) anordenbar ist; wobei das Hülsenelement (6) mit der Exzenterhülse (10) entlang einer axialen Richtung (14) über die erste Stirnseite (7) auf den S-Anschluss (4, 5) aufschiebbar und über das erste Innengewinde (9) mit einem ersten Außengewinde (15) des S-Anschlusses (4, 5) verbindbar ist.[English]

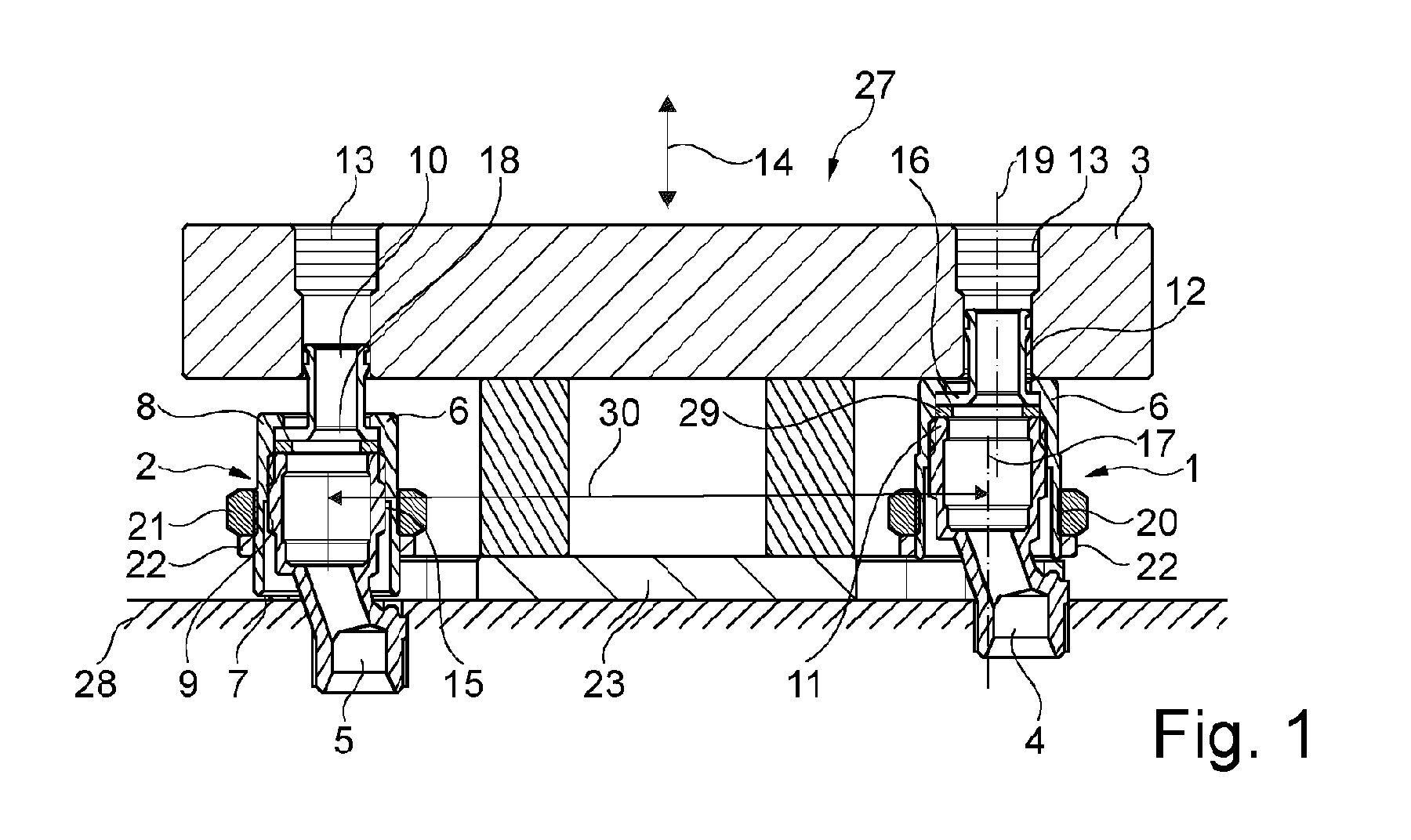

The invention relates to an adapter (1, 2) for connecting a sanitary fitting (3) to an S-shaped connection (4, 5), at least comprising: a sleeve element (6), which at least has a first end face (7), a second end face (8) and a first internal thread (9); and an eccentric sleeve (10), said second end face (8) of the sleeve element (6) having a receiving area (11) in which the eccentric sleeve (10) is rotatably mounted such that an eccentric sleeve (10) connection piece (12), which can be placed in a connection receiving area (13) of the sanitary fitting (3), can be positioned eccentrically with respect to the sleeve element (6) by rotating the eccentric sleeve (10) with respect to the sleeve element (6). The sleeve element (6) can be pushed by the eccentric sleeve (10) along an axial direction (14) onto the S-shaped connection (4, 5) via the first end face (7) and can be connected to a first external thread (15) of the S-shaped connection (4, 5) via the first internal thread (9).[French]
L'invention concerne un adaptateur (1, 2) pour relier un équipement sanitaire (3) à un raccord en forme de S (4, 5), comprenant au moins : un élément manchon (6), qui présente au moins une première face d'extrémité (7), une seconde face d'extrémité (8) et un premier filetage intérieur (9) ; et un manchon excentrique (10), ladite seconde face d'extrémité (8) de l'élément manchon (6) ayant une zone de réception (11) dans laquelle le manchon excentrique (10) est monté rotatif de telle sorte qu'une pièce de raccordement (12) de manchon excentrique (10), qui peut être placée dans une zone de réception de raccordement (13) de l'équipement sanitaire (3), puisse être positionnée de manière excentrique par rapport à l'élément manchon (6) par rotation du manchon excentrique (10) par rapport à l'élément manchon (6). L'élément manchon (6) peut être poussé par le manchon excentrique (10) le long d'une direction axiale (14) sur le raccord en forme de S (4, 5) par l'intermédiaire de la première face d'extrémité (7) et peut être raccordé à un premier filetage extérieur (15) du raccord en forme de S (4, 5) par l'intermédiaire du premier filetage intérieur (9).
