WO2025218973 - INVERTEREINHEIT
National phase entry is expected:
Publication Number
WO/2025/218973
Publication Date
23.10.2025
International Application No.
PCT/EP2025/056525
International Filing Date
11.03.2025
Title **
[German]
INVERTEREINHEIT
[English]
INVERTER UNIT
[French]
UNITÉ ONDULEUR
Applicants **
ROBERT BOSCH GMBH
Inventors
CARRARO, Federico
STAMER, Fabian Johannes
Priority Data
102024203650.1
19.04.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1996 | |
| EPO | Filing, Examination, Granting | 8113 | |
| Japan | Filing, Examination, Granting | 2122 | |
| South Korea | Filing, Examination, Granting | 2008 | |
| USA | Filing, Examination, Granting | 5340 |
Total:
19,579
Contact Us
Abstract[German]
Die vorliegende Erfindung betrifft eine Invertereinheit (10) aufweisend: ein erstes Leistungsmodul (12) mit einem ersten Substrat (14), auf welchem eine erste Schaltungsanordnung (16) und eine zweite Schaltungsanordnung (18) angeordnet ist, wobei die erste Schaltungsanordnung (16) und die zweite Schaltungsanordnung (18) dazu eingerichtet sind, eine erste Halbbrückenkonfiguration mit einem Phasenabgang (20) auszubilden, ein zweites Leistungsmodul (22) mit einem zweiten Substrat (24), auf welchem eine dritte Schaltungsanordnung (26) angeordnet ist, eine Kondensatoreinheit (28) mit einem ersten Kondensator (30) und einem zweiten Kondensator (32), wobei die Kondensatoreinheit (28) dazu eingerichtet ist, einen Mittelpunkt (34) mit dem ersten Kondensator (30) und dem zweiten Kondensator (32) auszubilden, wobei die dritte Schaltungsanordnung (26) ein erstes Kontaktelement (36) und ein zweites Kontaktelement (38) aufweist, wobei das erste Kontaktelement (36) mit dem Mittelpunkt (34) verbunden ist und das zweite Kontaktelement (38) mit dem Phasenabgang (20) verbunden ist[English]

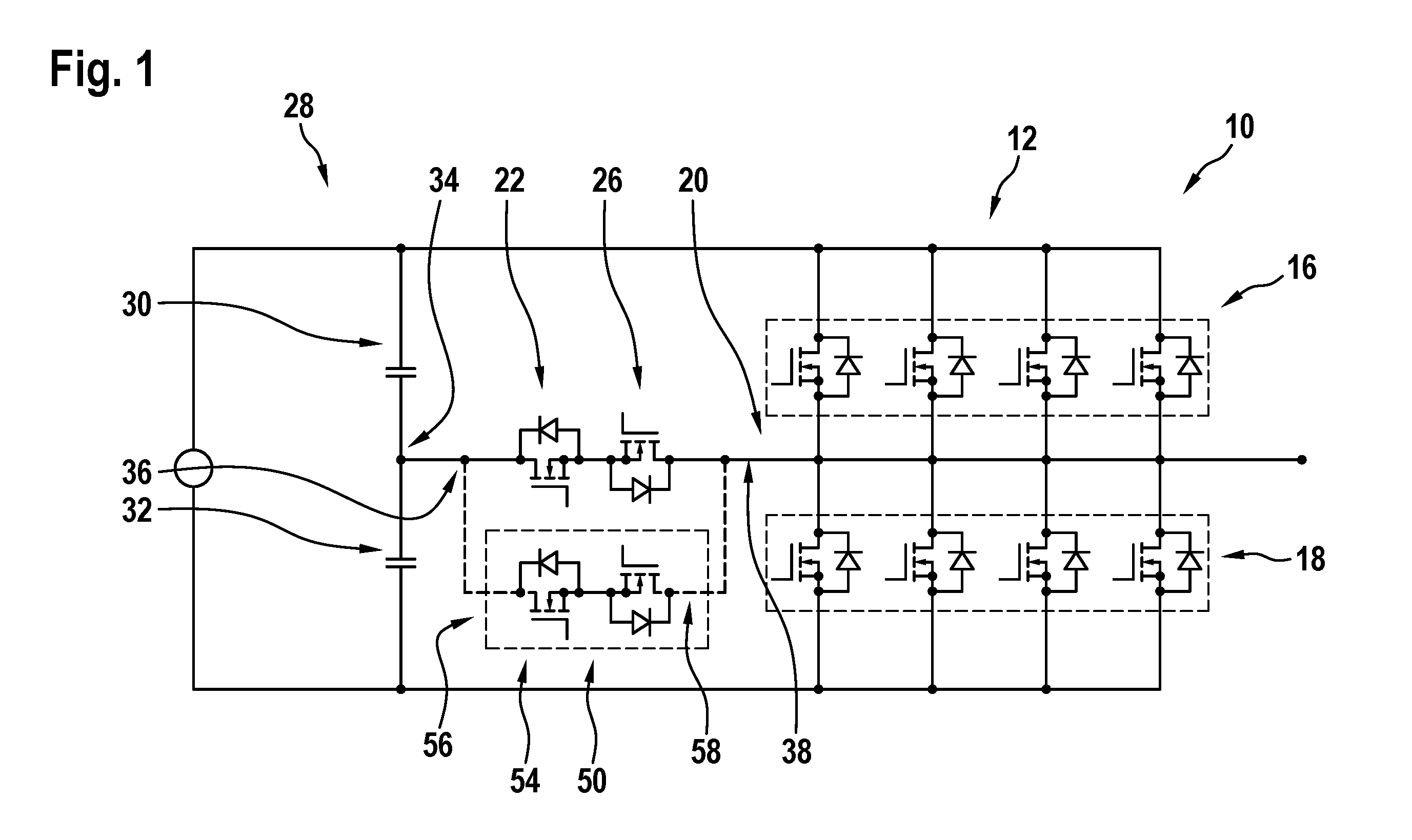

The present invention relates to an inverter unit (10) comprising: a first power module (12) having a first substrate (14) on which a first circuit arrangement (16) and a second circuit arrangement (18) are arranged, wherein the first circuit arrangement (16) and the second circuit arrangement (18) are configured to form a first half-bridge configuration having a phase output (20), a second power module (22) having a second substrate (24) on which a third circuit arrangement (26) is arranged, a capacitor unit (28) having a first capacitor (30) and a second capacitor (32), wherein the capacitor unit (28) is configured to form a centre point (34) between the first capacitor (30) and the second capacitor (32), wherein the third circuit arrangement (26) comprises a first contact element (36) and a second contact element (38), wherein the first contact element (36) is connected to the centre point (34) and the second contact element (38) is connected to the phase output (20).[French]
La présente invention concerne une unité onduleur (10) comprenant : un premier module de puissance (12) présentant un premier substrat (14) sur lequel se trouvent un premier agencement de circuit (16) et un deuxième agencement de circuit (18), le premier agencement de circuit (16) et le deuxième agencement de circuit (18) étant agencés pour former une première configuration en demi-pont ayant une sortie de phase (20) ; un deuxième module de puissance (22) présentant un deuxième substrat (24) sur lequel se trouve un troisième agencement de circuit (26) ; une unité condensateur (28) présentant un premier condensateur (30) et un deuxième condensateur (32), l'unité condensateur (28) étant conçue pour former un point central (34) entre le premier condensateur (30) et le deuxième condensateur (32) ; le troisième agencement de circuit (26) comprenant un premier élément de contact (36) et un deuxième élément de contact (38), le premier élément de contact (36) étant connecté au point central (34) et le deuxième élément de contact (38) étant connecté à la sortie de phase (20).
