WO2025214669 - VORRICHTUNG UND VERFAHREN ZUM UMWICKELN VON PALETTEN
National phase entry is expected:
Publication Number
WO/2025/214669
Publication Date
16.10.2025
International Application No.
PCT/EP2025/056105
International Filing Date
06.03.2025
Title **
[German]
VORRICHTUNG UND VERFAHREN ZUM UMWICKELN VON PALETTEN
[English]
DEVICE AND METHOD FOR WRAPPING PALLETS
[French]
DISPOSITIF ET PROCÉDÉ D’ENVELOPPEMENT DE PALETTES
Applicants **
KHS GMBH
Inventors
PILLINGER, Ronald
MASSANORI, Bruno
FERREIRA, Maximiliano
SOUZA, Danilo Marques
DA SILVA, Douglas Rafael Teixeira
NEVES, Rodrigo de Jesus
Priority Data
102024109727.2
08.04.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2063 | |
| EPO | Filing, Examination, Granting | 8617 | |
| Japan | Filing, Examination, Granting | 2185 | |
| South Korea | Filing, Examination, Granting | 2130 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,735
Contact Us
Abstract[German]
Die Erfindung bezieht sich auf ein Dreharm-Wickelsystem zum Umwickeln von mit Artikeln beladenen Paletten (P) mit einer von einer Folienspule (F) abziehbaren Folie. Das Dreharm-Wickelsystem umfasst eine Wechseleinrichtung (2) zum automatischen Wechseln der Folienspule (F). Das Dreharm-Wickelsystem weist zumindest ein Traggestell mit einem daran rotierbar angeordneten Wickelarm (4) mit einer Abwickeleinheit (5) auf, wobei die Abwickeleinheit des rotierbaren Wickelarms zumindest ein Spulenfutter (6) zum tragenden Aufnehmen der Folienspule (F) und zumindest eine Rollenanordnung (7) zum Führen der Folie während des Wickelns aufweist. Die Wechseleinrichtung weist zumindest einen in einer Zuführrichtung (8) zwischen einem Beladungsbereich (9) und einem Wechselbereich (10) verfahrbaren Schlitten (11) auf, wobei der verfahrbare Schlitten zumindest eine erste Spulenaufnahme (12) zum Aufnehmen einer leeren Folienspule (F) sowie zumindest eine zweite Spulenaufnahme (13) zum Aufnehmen einer vollen Folienspule (F) aufweist. Ferner weist der verfahrbare Schlitten eine beweglich angeordnete Führungseinheit (14) zum Führen der Folie auf. An dem verfahrbaren Schlitten ist ein in Zuführrichtung beweglich angeordneter Klammerarm (15) mit einer freiendseitig befestigten Halteklammer (16) zum Halten eines Folienendes vorgesehen und die Wechseleinrichtung weist ferner eine Übernahme- und Fixiereinheit (17) auf.[English]

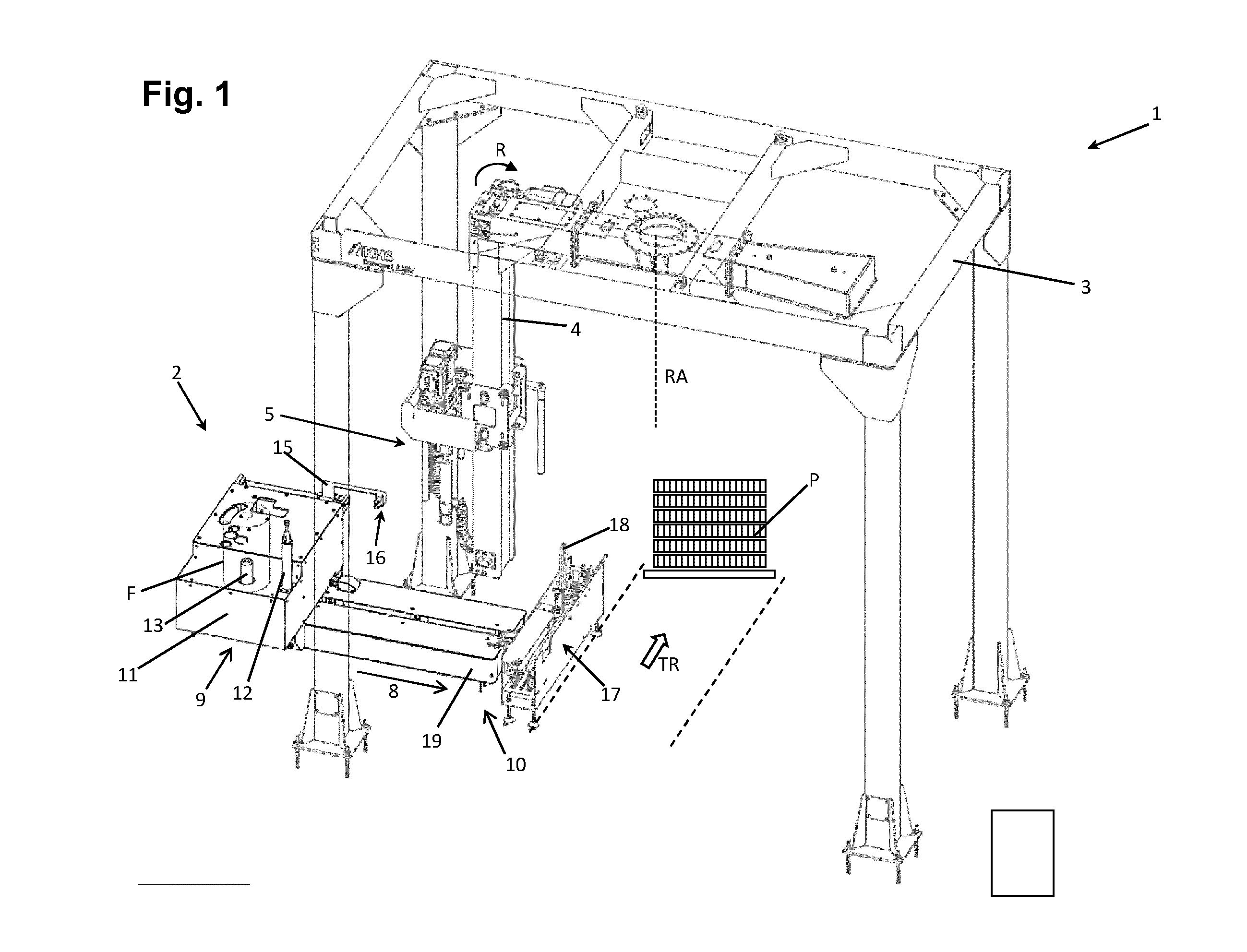

The invention relates to a rotary-arm winding system for wrapping pallets (P) loaded with articles with a film which can be pulled off a film reel (F). The rotary-arm winding system comprises a changing device (2) for automatically changing the film reel (F). The rotary-arm winding system has at least one supporting frame with a winding arm (4) which is arranged rotatably thereon and has an unwinding unit (5), wherein the unwinding unit of the rotatable winding arm has at least one reel chuck (6) for holding the film reel (F) in a supporting manner and at least one roller arrangement (7) for guiding the film during winding. The changing device has at least one carriage (11) which can be moved in a feed direction (8) between a loading region (9) and a changing region (10), wherein the movable carriage has at least one first reel holder (12) for holding an empty film reel (F) and at least one second reel holder (13) for holding a full film reel (F). Furthermore, the movable carriage has a movably arranged guide unit (14) for guiding the film. Provided on the movable carriage is a clip arm (15) which is arranged movably in the feed direction and has a retaining clip (16), fastened on the free end side, for retaining a film end, and the changing device also has a receiving and fixing unit (17).[French]
L'invention concerne un système d'enroulement à bras rotatif servant à envelopper des palettes (P) chargées d'articles, au moyen d'un film pouvant être déroulé d'une bobine de film (F). Le système d'enroulement à bras rotatif comprend un dispositif de changement (2) destiné à assurer le changement automatique de la bobine de film (F). Le système d'enroulement à bras rotatif présente au moins un cadre porteur doté d’un bras d'enroulement (4) disposé de manière rotative sur celui-ci et pourvu d'une unité de déroulement (5), l'unité de déroulement du bras d'enroulement rotatif présentant au moins un support de bobine (6) destiné à assurer la réception et le support de la bobine de film (F) et au moins un agencement de rouleaux (7) pour assurer le guidage du film pendant l'enroulement. Le dispositif de changement présente au moins un chariot (11) qui peut être déplacé dans une direction d'amenée (8), entre une zone de chargement (9) et une zone de changement (10), le chariot mobile présentant au moins un premier logement de bobine (12) destiné à recevoir une bobine de film (F) vide et au moins un deuxième logement de bobine (13) destiné à recevoir une bobine de film (F) pleine. En outre, le chariot mobile présente une unité de guidage (14) montée mobile destinée à guider le film. Selon l’invention, un bras à pince (15) monté mobile dans la direction d'amenée et pourvu d’une pince de retenue (16) qui est fixée côté extrémité libre et qui est destinée à maintenir une extrémité du film, est prévu sur le chariot mobile, et le dispositif de changement comporte en outre une unité de transfert et de fixation (17).
