WO2025201809 - DRUCKTASTENVENTIL FÜR EINE SANITÄRARMATUR
National phase entry is expected:
Publication Number
WO/2025/201809
Publication Date
02.10.2025
International Application No.
PCT/EP2025/055815
International Filing Date
04.03.2025
Title **
[German]
DRUCKTASTENVENTIL FÜR EINE SANITÄRARMATUR
[English]
PUSH-BUTTON VALVE FOR A SANITARY FITTING
[French]
SOUPAPE À BOUTON-POUSSOIR POUR UNE ROBINETTERIE SANITAIRE
Applicants **
GROHE AG
Inventors
TUESHAUS, Jan Philipp
Priority Data
102024109041.3
28.03.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1882 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2000 | |
| South Korea | Filing, Examination, Granting | 1754 | |
| USA | Filing, Examination, Granting | 8940 |
Total:
22,683
Contact Us
Abstract[German]
Drucktastenventil (1) für eine Sanitärarmatur, zumindest aufweisend: • - ein Ventilgehäuse (2) mit einem Kaltwassereinlass (3) für Kaltwasser, einem Warmwassereinlass (4) für Warmwasser, einem Mischwasserauslass (5) für Mischwasser und einer Mischkammer (6) zum Mischen des Kaltwassers und Warmwassers zu dem Mischwasser, wobei sich das Ventilgehäuse (2) entlang einer Gehäuselängsachse (7) erstreckt; • - eine Ventilkörperstange (8), die parallel zu einer Stangenlängsachse (9) der Ventilkörperstange (8) zwischen einer Schließstellung (10), in der das Drucktastenventil (1) geschlossen ist, und einer Offenstellung (11), in der das Drucktastenventil (1) geöffnet ist, verstellbar ist; und • - eine Mengenregulierungseinrichtung (12) mit einer Innenhülse (13) und einer Außenhülse (14), wobei die Innenhülse (13) zum Einstellen einer Mischwassertemperatur des Mischwassers, insbesondere parallel zu einer Hülsenlängsachse (15) der Mengenregulierungseinrichtung (12), relativ zu der Außenhülse (14) verstellbar ist und wobei die Innenhülse (13) zum Einstellen eines Volumenstroms des Mischwassers, insbesondere um eine Drehachse (16), relativ zu der Außenhülse (14) verstellbar ist.[English]

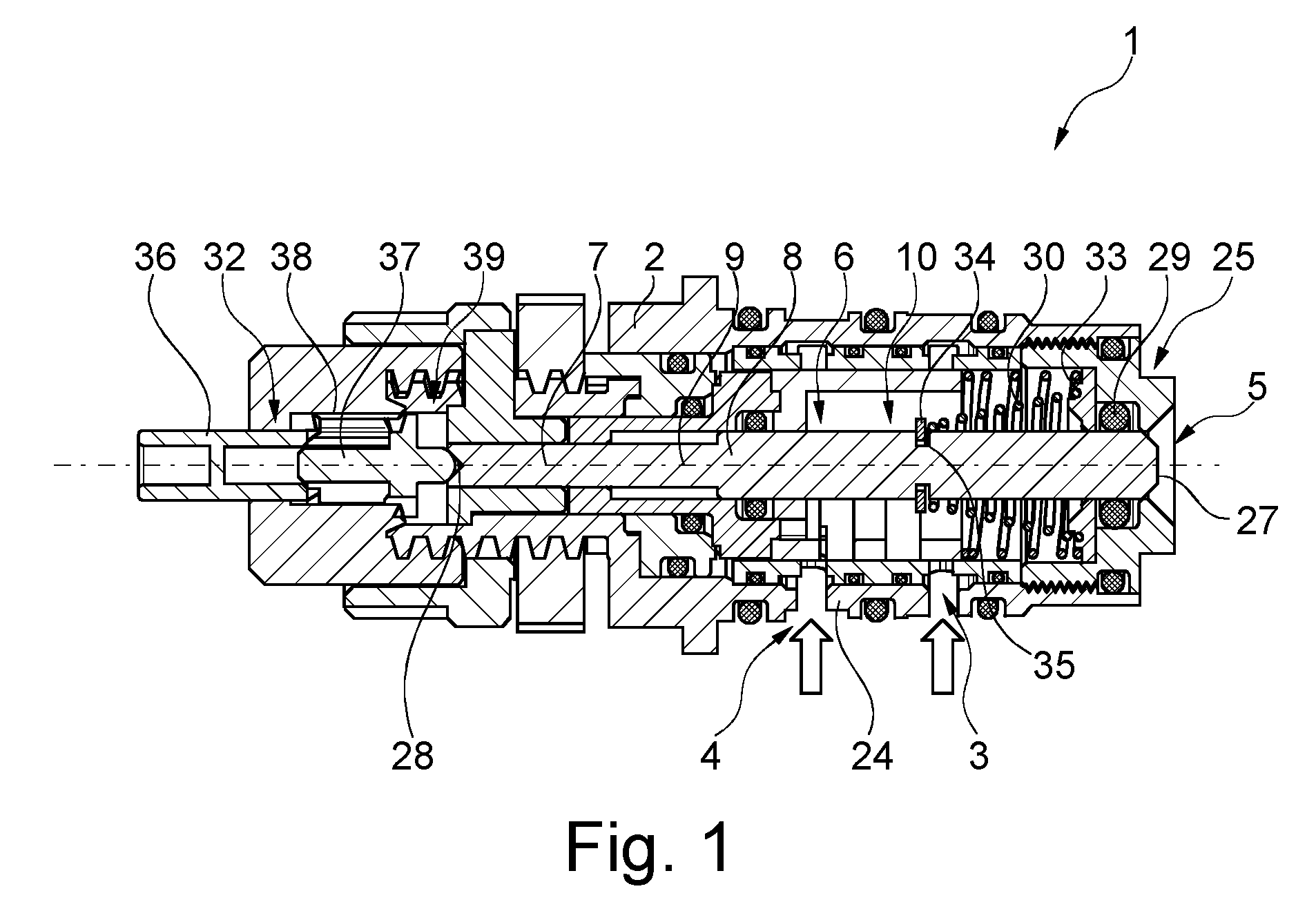

The invention relates to a push-button valve (1) for a sanitary fitting, at least comprising: • - a valve housing (2) having a cold water inlet (3) for cold water, a hot water inlet (4) for hot water, a mixed water outlet (5) for mixed water, and a mixing chamber (6) for mixing the cold water and hot water to form the mixed water, the valve housing (2) extending along a housing longitudinal axis (7); • - a valve body rod (8) which can be moved parallel to a rod longitudinal axis (9) of the valve body rod (8) between a closed position (10), in which the push-button valve (1) is closed, and an open position (11), in which the push-button valve (1) is open; and • - a quantity-regulating device (12) having an inner sleeve (13) and an outer sleeve (14), the inner sleeve (13) being movable relative to the outer sleeve (14), in particular parallel to a sleeve longitudinal axis (15) of the quantity-regulating device (12), in order to set a mixed water temperature of the mixed water, and the inner sleeve (13) being movable relative to the outer sleeve (14), in particular about an axis of rotation (16), in order to set a volumetric flow rate of the mixed water.[French]
La présente invention concerne une soupape à bouton poussoir (1) pour une robinetterie sanitaire, comprenant au moins : • - un boîtier de soupape (2) ayant une entrée d'eau froide (3) pour de l'eau froide, une entrée d'eau chaude (4) pour de l'eau chaude, une sortie d'eau mélangée (5) pour de l'eau mélangée, et une chambre de mélange (6) pour mélanger l'eau froide et l'eau chaude pour former l'eau mélangée, le boîtier de soupape (2) s'étendant le long d'un axe longitudinal de boîtier (7) ; • - une tige de corps de soupape (8) qui peut être déplacée parallèlement à un axe longitudinal de tige (9) de la tige de corps de soupape (8) entre une position fermée (10), dans laquelle la soupape à bouton-poussoir (1) est fermée, et une position ouverte (11), dans laquelle la soupape à bouton-poussoir (1) est ouverte ; et • - un dispositif de régulation de quantité (12) ayant un manchon interne (13) et un manchon externe (14), le manchon interne (13) étant mobile par rapport au manchon externe (14), en particulier parallèlement à un axe longitudinal de manchon (15) du dispositif de régulation de quantité (12), afin de régler une température d'eau mélangée de l'eau mélangée, et le manchon interne (13) étant mobile par rapport au manchon externe (14), en particulier autour d'un axe de rotation (16), afin de régler un débit volumétrique de l'eau mélangée.
