WO2025214649 - ANLAGE UND VERFAHREN ZUR VERFLÜSSIGUNG VON KOHLENSTOFFDIOXID
National phase entry is expected:
Publication Number
WO/2025/214649
Publication Date
16.10.2025
International Application No.
PCT/EP2025/055268
International Filing Date
27.02.2025
Title **
[German]
ANLAGE UND VERFAHREN ZUR VERFLÜSSIGUNG VON KOHLENSTOFFDIOXID
[English]
FACILITY AND METHOD FOR LIQUEFYING CARBON DIOXIDE
[French]
INSTALLATION ET PROCÉDÉ DE LIQUÉFACTION DE DIOXYDE DE CARBONE
Applicants **
SIEMENS ENERGY GLOBAL GMBH & CO. KG
Inventors
AHMAD, Suhel
CHIQUITO, Saulo Henrique
BIYIKLI, Lukas
ADAM, Peter
Priority Data
102024203397.9
12.04.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2256 | |
| EPO | Filing, Examination, Granting | 12214 | |
| Japan | Filing, Examination, Granting | 2401 | |
| South Korea | Filing, Examination, Granting | 2575 | |
| USA | Filing, Examination, Granting | 5340 |
Total:
24,786
Contact Us
Abstract[German]
Verfahren zur Erzeugung von flüssigem Kohlenstoffdioxid in einer Anlage (1), wobei in einer Verdichtereinheit (2) zunächst ein Kohlenstoffdioxid enthaltenes Medium auf einen Druck und eine Temperatur erhöht wird, wobei in einer ersten Trennungseinrichtung (32) das Kohlenstoffdioxid enthaltene Medium in einen ersten Massenstrom (34) und in einen zweiten Massenstrom (35) aufgeteilt wird, wobei der erste Massenstrom (34) durch eine erste Umwandlungseinrichtung (36) und der zweite Massenstrom (35) durch eine zweite Umwandlungseinrichtung (37) strömt, wobei die Temperatur und der Druck des Mediums nach der ersten und zweiten Umwandlungseinrichtung (36, 37) verringert werden, wobei die Temperatur des Mediums nach der ersten Umwandlungseinrichtung (36) geringer ist als die Temperatur des Mediums nach der zweiten Umwandlungseinrichtung (37), wobei das Medium nach der ersten Umwandlungseinrichtung (36) zu einem Flüssig- Wärmetauscher (41) geführt wird, wo die thermische Energie des Mediums aus der ersten Umwandlungseinrichtung (36) mit der thermischen Energie des Mediums aus der zweiten Umwandlungseinrichtung (37) ausgetauscht werden, wodurch ein Verflüssigung des Kohlenstoffdioxid aus der zweiten Umwandlungseinrichtung (37) nach dem Flüssig-Wärmetauscher (41) erfolgt.[English]

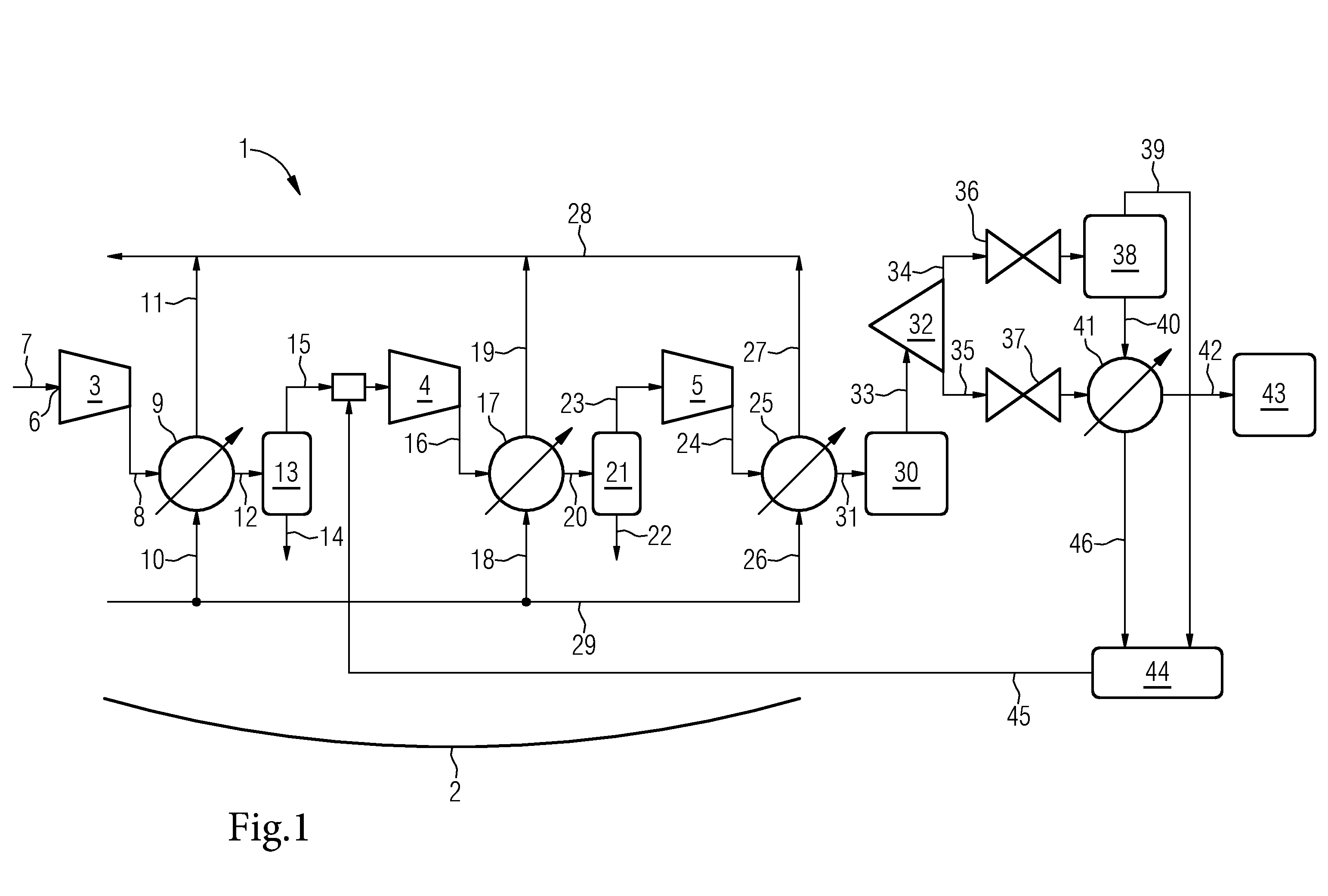

The invention relates to a method for producing liquid carbon dioxide in a facility (1), wherein the pressure and temperature of a medium containing carbon dioxide are first increased in a compressor unit (2); the medium containing carbon dioxide is separated into a first mass flow (34) and into a second mass flow (35) in a first separating device (32), said first mass flow (34) flowing through a first conversion device (36) and said second mass flow (35) flowing through a second conversion device (37); the temperature and the pressure of the medium are reduced downstream of the first and second conversion device (36, 37), the temperature of the medium downstream of the first conversion device (36) being lower than the temperature of the medium downstream of the second conversion device (37); and the medium downstream of the first conversion device (36) is conducted to a liquid heat exchanger (41) where the thermal energy of the medium from the first conversion device (36) is exchanged with the thermal energy of the medium from the second conversion device (37), as a result of which the carbon dioxide from the second conversion device (37) is liquefied downstream of the liquid heat exchanger (41).[French]
L'invention concerne un procédé de production de dioxyde de carbone liquide, dans une installation (1), comprenant les étapes consistant à : d'abord augmenter la pression et la température d'un milieu contenant du dioxyde de carbone, dans une unité de compresseur (2) ; séparer le milieu contenant du dioxyde de carbone en un premier écoulement massique (34) et en un second écoulement massique (35), dans un premier dispositif de séparation (32), ledit premier écoulement massique (34) s'écoulant à travers un premier dispositif de conversion (36) et ledit second écoulement massique (35) s'écoulant à travers un second dispositif de conversion (37) ; réduire la température et la pression du milieu en aval des premier et second dispositifs de conversion (36, 37), la température du milieu en aval du premier dispositif de conversion (36) étant inférieure à la température du milieu en aval du second dispositif de conversion (37) ; et conduire le milieu en aval du premier dispositif de conversion (36) vers un échangeur de chaleur liquide (41) dans lequel l'énergie thermique du milieu en provenance du premier dispositif de conversion (36) est échangée avec l'énergie thermique du milieu en provenance du second dispositif de conversion (37), ce qui permet de liquéfier le dioxyde de carbone, en provenance du second dispositif de conversion (37), en aval de l'échangeur de chaleur liquide (41).
