WO2025218949 - VORRICHTUNG UND VERFAHREN ZUR AERODYNAMISCHEN VLIESBILDUNG
National phase entry is expected:
Publication Number
WO/2025/218949
Publication Date
23.10.2025
International Application No.
PCT/EP2025/054618
International Filing Date
20.02.2025
Title **
[German]
VORRICHTUNG UND VERFAHREN ZUR AERODYNAMISCHEN VLIESBILDUNG
[English]
DEVICE AND METHOD FOR AERODYNAMIC WEB FORMATION
[French]
DISPOSITIF ET PROCÉDÉ DE FORMATION DE VOILE AÉRODYNAMIQUE
Applicants **
TRÜTZSCHLER GROUP SE
Inventors
BURMEISTER, Sven
Priority Data
102024110536.4
15.04.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2053 | |
| EPO | Filing, Examination, Granting | 8637 | |
| Japan | Filing, Examination, Granting | 2186 | |
| South Korea | Filing, Examination, Granting | 2135 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,751
Contact Us
Abstract[German]
Die Erfindung betrifft eine Vorrichtung und ein Verfahren zur aerodynamischen Vliesbildung, aufweisend zumindest eine mit Nadeln oder Garnituren versehene drehbare Auflösewalze (2), eine Vorrichtung zur Erzeugung eines Luftstroms (4), einem Leitelement (5) und einer unterhalb der Auflösewalze (2) angeordneten luftdurchlässigen Ablage, wobei die Auflösewalze (2) ausgebildet ist, Fasern (3) mittels hoher Drehzahl herauszuschleudern, die mittels des Luftstroms (4) auf die luftdurchlässige Ablage abgelegt werden, wobei der Luftstrom (4) zwischen der Auflösewalze (2) und dem Leitelement (5) geführt und auf die luftdurchlässige Ablage gerichtet ist, auf der eine Trennung von Luft und Fasern (3) erfolgt, und die Fasern (3) mittels der luftdurchlässigen Ablage von der Auflösewalze (2) wegtransportiert werden. Die Erfindung ist dadurch gekennzeichnet, dass mindestens eine Düsenanordnung (11) zwischen der Auflösewalze (2) und dem Leitelement (5) angeordnet ist, die ausgebildet ist, mindestens einen Luftstrahl (10) zu erzeugen, der auf die Garnitur der Auflösewalze (2) gerichtet ist, wobei der mindestens eine Luftstrahl (10) entgegen der Strömungsrichtung des Luftstroms (4) wirkt.[English]

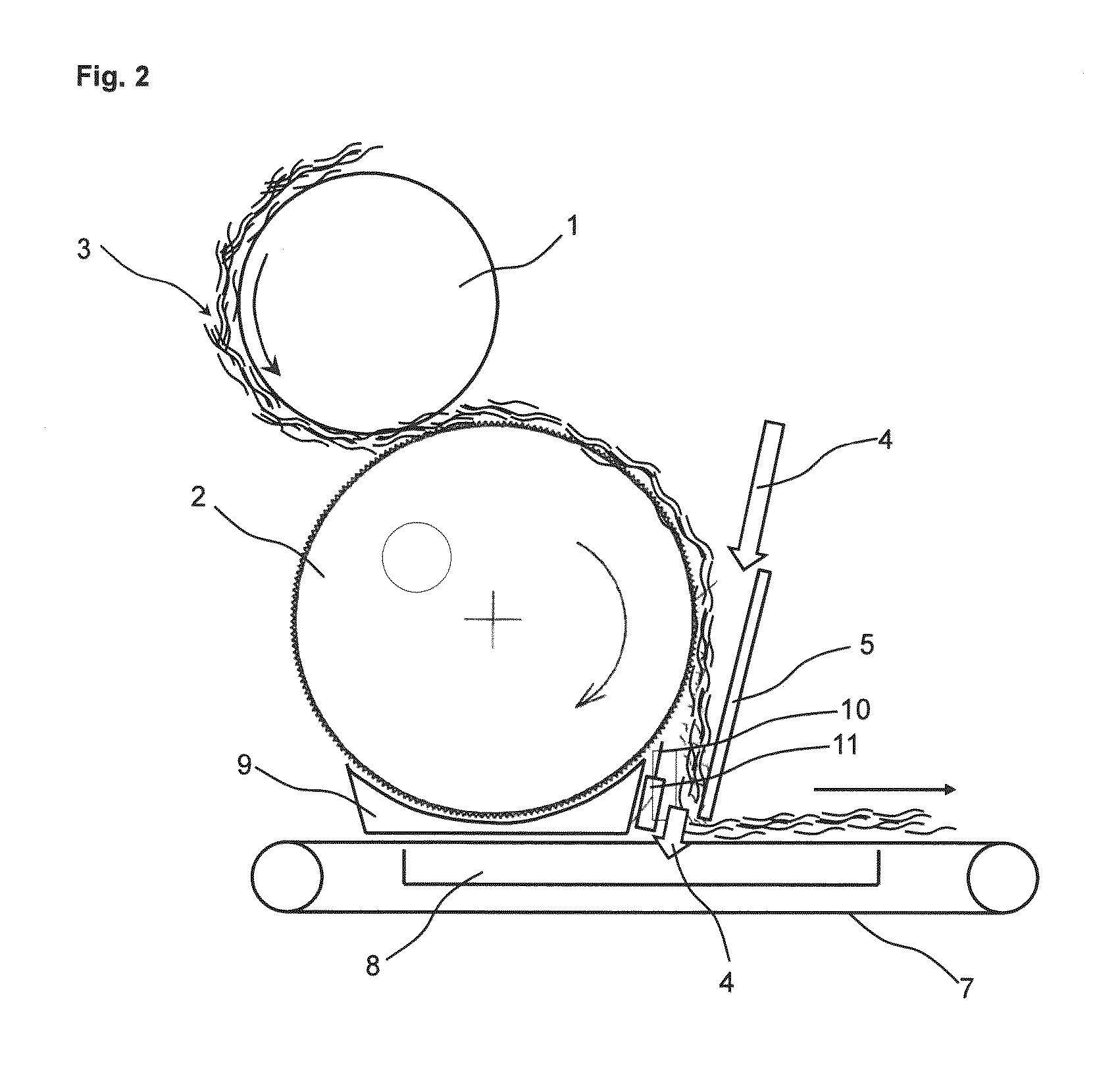

The invention relates to a device and a method for aerodynamic web formation, comprising at least one rotatable opening roller (2) provided with needles or clothing, a device for generating an air flow (4), a guide element (5), and an air-permeable deposition surface positioned below the opening roller (2), wherein the opening roller (2) is designed to spin out fibers (3) by means of high rotational speed, said fibers being deposited on the air-permeable deposition surface by means of the air flow (4), wherein the air flow (4) is guided between the opening roller (2) and the guide element (5) and directed onto the air-permeable deposition surface, on which the air and fibers (3) separate, and the fibers (3) are transported away from the opening roller (2) by means of the air-permeable deposition surface. The invention is characterized in that at least one nozzle arrangement (11) is positioned between the opening roller (2) and the guide element (5) and designed to generate at least one air jet (10) which is directed onto the clothing of the opening roller (2), wherein the at least one air jet (10) acts counter to the flow direction of the air flow (4).[French]
L'invention concerne un dispositif et un procédé de formation de voile aérodynamique, comprenant au moins un cylindre d'ouverture rotatif (2) pourvu d'aiguilles ou de garniture, un dispositif de génération d'un flux d'air (4), un élément de guidage (5), et une surface de dépôt perméable à l'air positionnée sous le cylindre d'ouverture (2), le cylindre d'ouverture (2) étant conçu pour faire tourner des fibres (3) au moyen d'une vitesse de rotation élevée, lesdites fibres étant déposées sur la surface de dépôt perméable à l'air au moyen du flux d'air (4), le flux d'air (4) étant guidé entre le cylindre d'ouverture (2) et l'élément de guidage (5) et dirigé sur la surface de dépôt perméable à l'air, sur laquelle l'air et les fibres (3) se séparent, et les fibres (3) sont transportées à l'opposé du cylindre d'ouverture (2) au moyen de la surface de dépôt perméable à l'air. L'invention est caractérisée en ce qu'au moins un agencement de buse (11) est positionné entre le cylindre d'ouverture (2) et l'élément de guidage (5) et conçu pour générer au moins un jet d'air (10) qui est dirigé sur la garniture du cylindre d'ouverture (2), le ou les jets d'air (10) agissant à l'encontre de la direction d'écoulement du flux d'air (4).
