WO2025201720 - ELEKTROMOTOR, AUFWEISEND EINEN DREHBAR GELAGERTEN ROTOR
National phase entry is expected:
Publication Number
WO/2025/201720
Publication Date
02.10.2025
International Application No.
PCT/EP2025/053424
International Filing Date
10.02.2025
Title **
[German]
ELEKTROMOTOR, AUFWEISEND EINEN DREHBAR GELAGERTEN ROTOR
[English]
ELECTRIC MOTOR HAVING A ROTATABLY MOUNTED ROTOR
[French]
MOTEUR ÉLECTRIQUE AYANT UN ROTOR MONTÉ ROTATIF
Applicants **
SEW-EURODRIVE GMBH & CO KG
Inventors
KLAUCK, Steffen
KOCH, Manuel
Priority Data
102024000982.5
25.03.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2055 | |
| EPO | Filing, Examination, Granting | 8617 | |
| Japan | Filing, Examination, Granting | 2185 | |
| South Korea | Filing, Examination, Granting | 2130 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,727
Contact Us
Abstract[German]
Elektromotor, aufweisend einen drehbar gelagerten Rotor, wobei der Rotor eine Rotorwelle, einen Dauermagnetring und ein auf eine Rotorwelle aufgestecktes Rotorblechpaket aufweist, wobei das Rotorblechpaket einen Stapel aus ersten Einzelblechen, zweiten Einzelblechen und dritten Einzelblechen aufweist, wobei das Rotorblechpaket an seinem ersten axialen Endbereich ein aus ersten Einzelblechen gebildetes Teilpaket aufweist, an welches ein zweites Einzelblech angeklebt und/oder angelegt ist, an dessen vom ersten Teilpaket axial abgewandter Seite ein drittes Einzelblech angeklebt und/oder angelegt ist, wobei an der vom zweiten Einzelblech abgewandten Seite des dritten Einzelblechs ein weiteres zweites Einzelblech angeklebt und/oder angelegt ist, wobei das zweite Einzelblech in Umfangsrichtung voneinander beabstandete Bereiche aufweist, deren maximaler Außenradius kleiner ist als der maximale Außenradius des ersten und dritten Einzelblechs, wobei der Dauermagnetring auf das Rotorblechpaket aufgeschoben ist.[English]

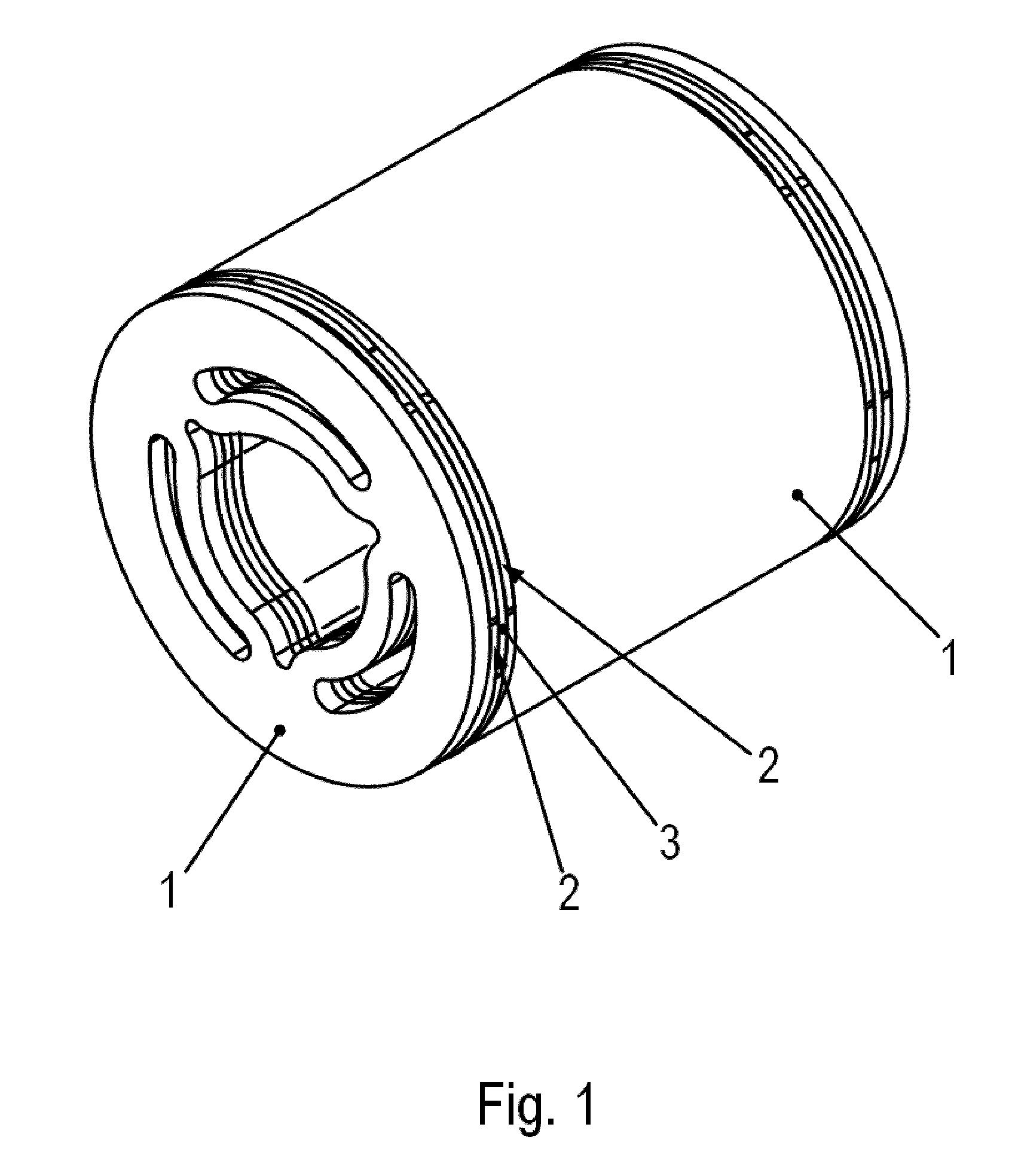

The invention relates to an electric motor having a rotatably mounted rotor, wherein: the rotor has a rotor shaft, a permanent magnet ring, and a laminated rotor core mounted onto a rotor shaft; the laminated rotor core has a stack of first individual laminations, second individual laminations and third individual laminations; the laminated rotor core has, at its first axial end region, a partial core which is formed from first individual laminations and onto which a second individual lamination is adhesively bonded and/or placed, a third individual lamination being adhesively bonded and/or placed onto the side of the second individual lamination facing axially away from the first partial core; an additional second individual lamination is adhesively bonded and/or placed onto the side of the third individual lamination facing away from the second individual lamination; the second individual lamination has regions which are mutually spaced in the circumferential direction and of which the maximum outer radius is smaller than the maximum outer radius of the first and third individual laminations; and the permanent magnet ring is pushed onto the laminated rotor core.[French]
L'invention concerne un moteur électrique ayant un rotor monté rotatif. Le rotor a un arbre de rotor, un anneau d'aimant permanent et un noyau de rotor stratifié monté sur un arbre de rotor ; le noyau de rotor stratifié comporte un empilement de premières stratifications individuelles, de deuxièmes stratifications individuelles et de troisièmes stratifications individuelles ; le noyau de rotor stratifié présente, au niveau de sa première région d'extrémité axiale, un noyau partiel qui est formé à partir de premières stratifications individuelles et sur lequel une deuxième stratification individuelle est liée et/ou placée par adhésif, une troisième stratification individuelle étant liée et/ou placée par adhésif sur le côté de la deuxième stratification individuelle faisant face axialement à l'opposé du premier noyau partiel ; une deuxième stratification individuelle supplémentaire est liée et/ou placée par adhésif sur le côté de la troisième stratification individuelle faisant face à l'opposé de la deuxième stratification individuelle ; la deuxième stratification individuelle comporte des régions qui sont mutuellement espacées dans la direction circonférentielle et dont le rayon externe maximal est inférieur au rayon externe maximal des première et troisième stratifications individuelles ; et l'anneau d'aimant permanent est poussé sur le noyau de rotor stratifié.
