IP-Coster | WO2025172028 | GEBLÄSE FÜR EINE BRENNSTOFFZELLENANORDNUNG FÜR EIN FAHRZEUG, INSBESONDERE NUTZFAHRZEUG, BRENNSTOFFZELLENANORDNUNG, FAHRZEUG

Country	Stages	Total
China	Filing, Examination, Granting	1880
EPO	Filing, Examination, Granting	8126
Japan	Filing, Examination, Granting	2001
South Korea	Filing, Examination, Granting	1757
USA	Filing, Examination, Granting	4740

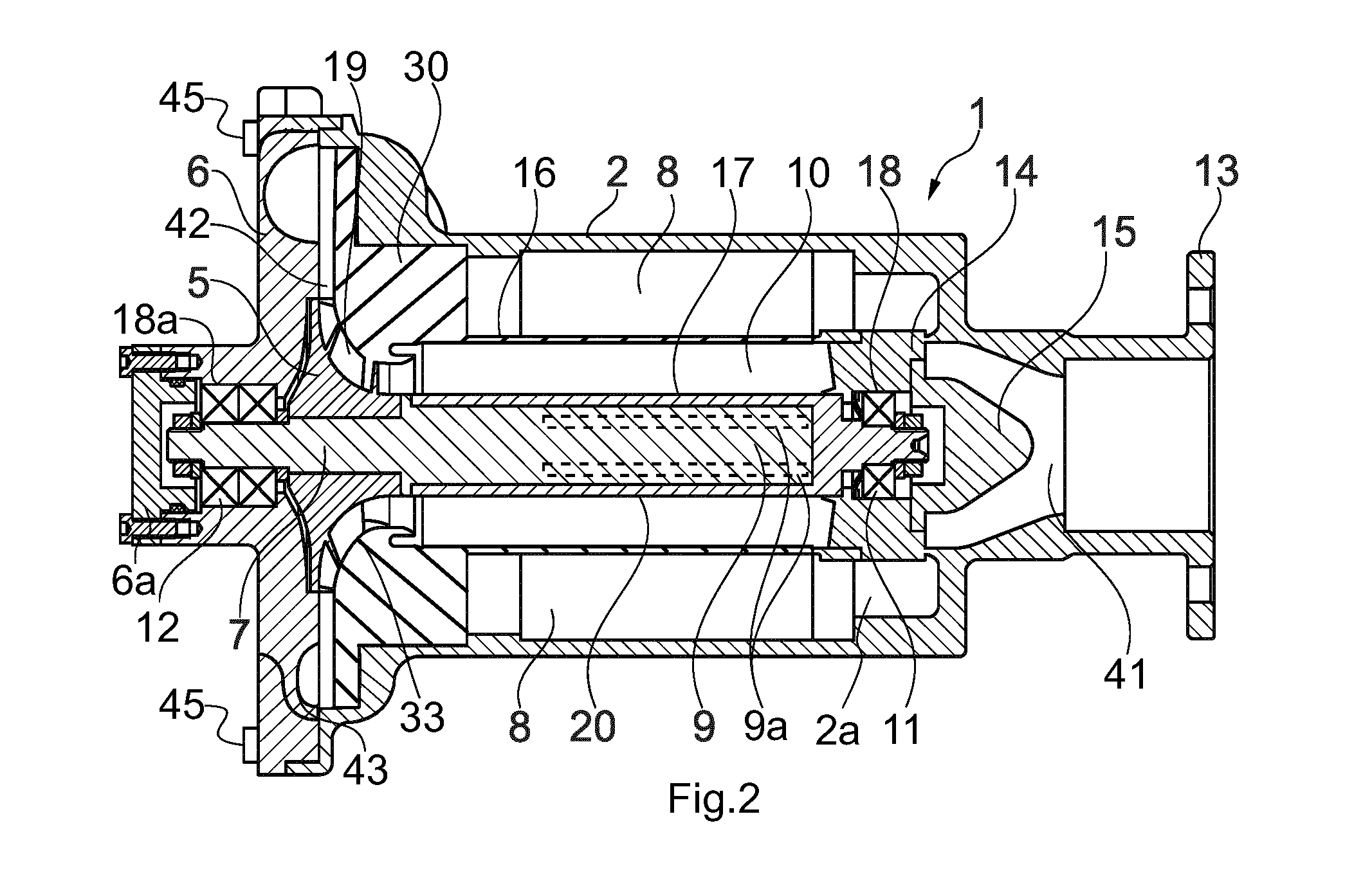

Abstract[German] Gebläse (1) für eine Brennstoffzellenanordnung (205) für ein Fahrzeug (200a), insbesondere Nutzfahrzeug (200b); wobei das Gebläse (1) zur Rezirkulation eines für den Betrieb der Brennstoffzellenanordnung (205) eingesetzten Gasgemischs (40) einen Antriebsmotor (7, 8, 9) mit einer Motorwelle (7), einem mit der Motorwelle (7) gekoppelten Rotor (9) und einem radial außerhalb des Rotors (9) angeordneten Stator (8) aufweist; das Gebläse (1) einen radial zwischen dem Rotor (9) und dem Stator (8) angeordneten und eine Eintrittsseite (41 ) und eine Austrittsseite (42) aufweisenden Ringkanal (10) zur Leitung des Gasgemischs (40) aufweist; das Gebläse (1) ein mit der Motorwelle (7) gekoppeltes Gebläselaufrad (5) aufweist, wobei das Gebläselaufrad (5) dazu eingerichtet ist, bei einer Rotation der Motorwelle (7) das Gasgemisch (40) von der Eintrittsseite (41) zu der Austrittseite (42) zu fördern; das Gebläse (1) ein den Ringkanal (10) wenigstens teilweise ausbildendes Hauptgehäuse (2) aufweist, das Gebläse (1) einen Gehäusedeckel (6) mit einer Volute (43) aufweist; und das Gebläse (1) ein wenigstens teilweise innerhalb des Ringkanals (10) angeordnetes und/oder den Ringkanal (10) wenigstens teilweise ausbildendes Funktionsbauteil (30) aufweist, wobei das Funktionsbauteil (30) an dem Hauptgehäuse (2) derart angeordnet und dazu ausgebildet ist, bei einer Rotation des Gebläselaufrads (5) das Gasgemisch (40) wenigstens teilweise durch die Volute (43) zu leiten.[English] The invention relates to a blower (1) for a fuel cell assembly (205) for a vehicle (200a), in particular a utility vehicle (200b); wherein the blower (1), in order to recirculate a gas mixture (40) used for the operation of the fuel cell assembly (205), has a drive motor (7, 8, 9) with a motor shaft (7), a rotor (9) coupled to the motor shaft (7), and a stator (8) arranged radially outside the rotor (9); the blower (1) has an annular channel (10) for conducting the gas mixture (40), which annular channel is arranged radially between the rotor (9) and the stator (8) and has an inlet side (41) and an outlet side (42); the blower (1) has a blower impeller (5) coupled to the motor shaft (7), the blower impeller (5) being designed to convey the gas mixture (40) from the inlet side (41) to the outlet side (42) during rotation of the motor shaft (7); the blower (1) has a main housing (2) which at least partially forms the annular channel (10), and the blower (1) has a housing cover (6) with a volute (43); and the blower (1) has a functional component (30) which is arranged at least partially within the annular channel (10) and/or at least partially forms the annular channel (10), the functional component (30) being arranged on the main housing (2) and being designed to guide the gas mixture (40) at least partially through the volute (43) during rotation of the blower impeller (5).[French] L'invention concerne une soufflante (1) pour un ensemble pile à combustible (205) pour un véhicule (200a), en particulier un véhicule utilitaire (200b) ; la soufflante (1), afin de faire recirculer un mélange gazeux (40) utilisé pour le fonctionnement de l'ensemble pile à combustible (205), présentant un moteur d'entraînement (7, 8, 9) avec un arbre à cames (7), un rotor (9) couplé à l'arbre à cames (7) et un stator (8) disposé radialement à l'extérieur du rotor (9) ; la soufflante (1) présentant un canal annulaire (10) pour conduire le mélange gazeux (40), ledit canal annulaire étant disposé radialement entre le rotor (9) et le stator (8) et présentant un côté d'entrée (41) et un côté de sortie (42) ; la soufflante (1) présentant une roue de soufflante (5) couplée à l'arbre à cames (7), la roue de soufflante (5) étant conçue pour transporter le mélange gazeux (40) du côté d'entrée (41) au côté de sortie (42) pendant la rotation de l'arbre à cames (7) ; la soufflante (1) présentant un boîtier principal (2) qui forme au moins partiellement le canal annulaire (10), et la soufflante (1) présentant un couvercle de boîtier (6) avec une volute (43) ; et la soufflante (1) présentant un composant fonctionnel (30) qui est disposé au moins partiellement à l'intérieur du canal annulaire (10) et/ou forme au moins partiellement le canal annulaire (10), le composant fonctionnel (30) étant disposé sur le boîtier principal (2) et étant conçu pour guider le mélange gazeux (40) au moins partiellement à travers la volute (43) pendant la rotation de la roue de soufflante (5).

Total Number of Claims/PCT	*
Number of Independent Claims	*
Number of Priorities	*
Number of Multi-Dependent Claims	*
Number of Drawings	*
Pages for Publication	*
Number of Pages with Drawings	*
Pages of Specification	*
Sequence Listing	*
Number of Office Actions	*
International Search Report is established	*
International Searching Authority	EPO *
Recordal of a Change of the Applicant's Name/Address	Change of Applicant's Name and Address *
Type of Assignment	The Standard Agent's Assignment *
Applicant's Legal Status	Legal Entity *
Small Entity	*
Non-Commercial Organization	*
Micro Entity	*
Small Entity, USA	*
Micro Entity, USA	*
Entry into National Phase under	Chapter I *
Patent Delivery	Send the Letters Patent by Courier *
译文

WO2025172028 - GEBLÄSE FÜR EINE BRENNSTOFFZELLENANORDNUNG FÜR EIN FAHRZEUG, INSBESONDERE NUTZFAHRZEUG, BRENNSTOFFZELLENANORDNUNG, FAHRZEUG
