WO2025168366 - WÄRME- UND WASSERRÜCKGEWINNUNG BEI EINEM METHANOL-REFORMER- BZW. EINEM METHANOL-REFORMER-BRENNSTOFFZELLEN-SYSTEM
National phase entry is expected:
Publication Number
WO/2025/168366
Publication Date
14.08.2025
International Application No.
PCT/EP2025/051930
International Filing Date
27.01.2025
Title **
[German]
WÄRME- UND WASSERRÜCKGEWINNUNG BEI EINEM METHANOL-REFORMER- BZW. EINEM METHANOL-REFORMER-BRENNSTOFFZELLEN-SYSTEM
[English]
HEAT AND WATER RECOVERY IN A METHANOL REFORMER SYSTEM OR METHANOL REFORMER FUEL CELL SYSTEM
[French]
RÉCUPÉRATION DE CHALEUR ET D'EAU DANS UN SYSTÈME DE REFORMEUR DE MÉTHANOL OU DANS UN SYSTÈME DE PILE À COMBUSTIBLE À REFORMEUR DE MÉTHANOL
Applicants **
SIEMENS ENERGY GLOBAL GMBH & CO. KG
Inventors
BRAUNECKER, Michael
WAGNER, Markus
REINER, Andreas
Priority Data
102024201123.1
08.02.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter II
* |
| * | |
| * | |
| * | |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1996 | |
| EPO | Filing, Examination, Granting | 8113 | |
| Japan | Filing, Examination, Granting | 2122 | |
| South Korea | Filing, Examination, Granting | 2008 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,979
Contact Us
Abstract[German]
Die Erfindung betrifft ein Methanol-Reformer-System (1), umfassend einen Methanol- Reformer (2), ein Abwärmenutzungssystem (3) mit einem ersten Wärmeübertrager (4), ein Wasserrückgewinnungssystem (5) mit einem zweiten Wärmeübertrager (6) und einem Wasserabscheider (15) und ein Kühlwassersystem (7), welches mit dem Abwärmenutzungssystem (3) und dem Wasserrückgewinnungssystem (5) verbunden ist, wobei eine Abgasleitung (8) des Methanol-Reformers (2) mit einem Eingang (9) einer Primärseite (10) des ersten Wärmeübertragers (4) verbunden ist, dass ein Ausgang (11) der Primärseite (10) des ersten Wärmeübertragers (4) mit einem Eingang (12) einer Primärseite (13) des zweiten Wärmeübertragers (6) verbunden ist und dass ein Ausgang (14) der Primärseite (13) des zweiten Wärmeübertragers (6) in den Wasserabscheider (15) mündet. Ferner betrifft die Erfindung ein Methanol- Reformer-Brennstoffzellen-System. Die Erfindung betrifft auch ein Verfahren zur Wärme- und Wasserrückgewinnung in einem Methanol-Reformer-System (1).[English]

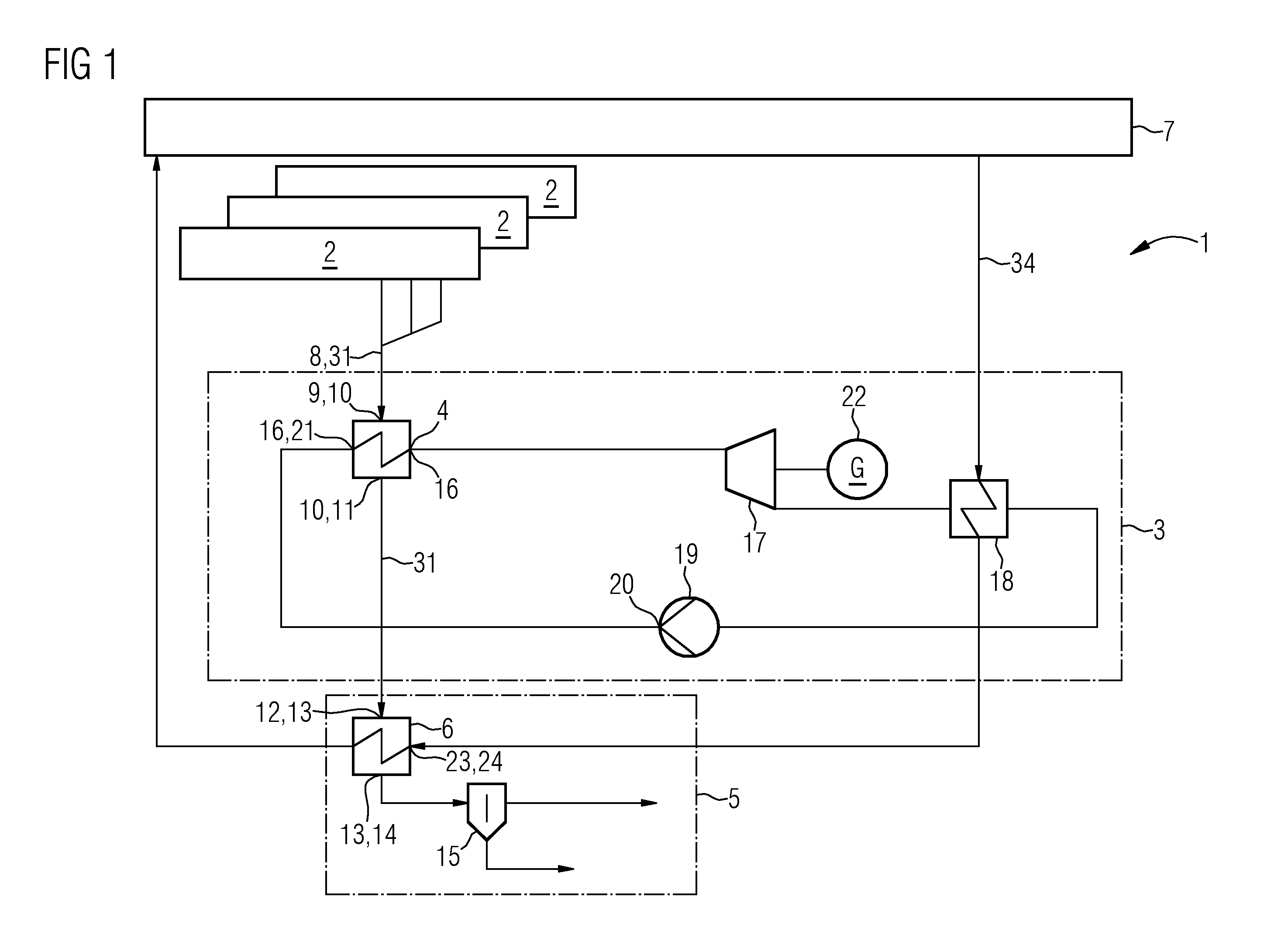

The invention relates to a methanol reformer system (1) comprising: a methanol reformer (2); a waste heat utilisation system (3) having a first heat exchanger (4); a water recovery system (5) having a second heat exchanger (6) and a water separator (15); and a cooling water system (7) which is connected to the waste heat utilisation system (3) and the water recovery system (5), wherein an exhaust gas line (8) of the methanol reformer (2) is connected to an inlet (9) on a primary side (10) of the first heat exchanger (4), an outlet (11) on the primary side (10) of the first heat exchanger (4) is connected to an inlet (12) on a primary side (13) of the second heat exchanger (6), and an outlet (14) on the primary side (13) of the second heat exchanger (6) leads into the water separator (15). The invention also relates to a methanol reformer fuel cell system. The invention also relates to a method for recovering heat and water in a methanol reformer system (1).[French]
L'invention concerne un système de reformeur de méthanol (1) comprenant : un reformeur de méthanol (2) ; un système d'utilisation de chaleur perdue (3) avec un premier échangeur de chaleur (4) ; un système de récupération d'eau (5) avec un second échangeur de chaleur (6) et un séparateur d'eau (15) ; et un système d'eau de refroidissement (7) raccordé au système d'utilisation de chaleur perdue (3) et au système de récupération d'eau (5), une conduite de gaz d'échappement (8) du reformeur de méthanol (2) étant raccordée à une entrée (9) sur un côté principal (10) du premier échangeur de chaleur (4), une sortie (11) sur le côté principal (10) du premier échangeur de chaleur (4) étant raccordée à une entrée (12) sur un côté principal (13) du second échangeur de chaleur (6), et une sortie (14) sur le côté principal (13) du second échangeur de chaleur (6) débouchant dans le séparateur d'eau (15). L'invention concerne également un système de pile à combustible à reformeur de méthanol. L'invention concerne également un procédé de récupération de chaleur et d'eau dans un système de reformeur de méthanol (1).
